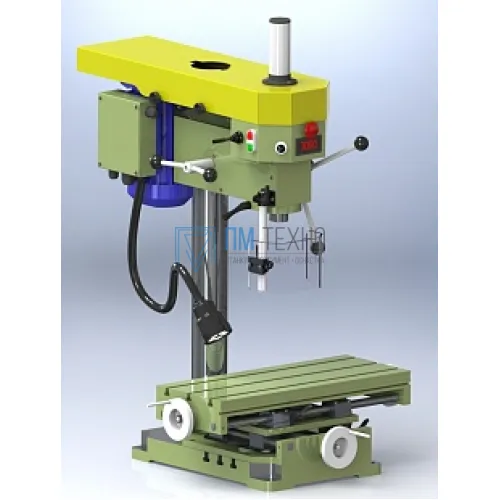

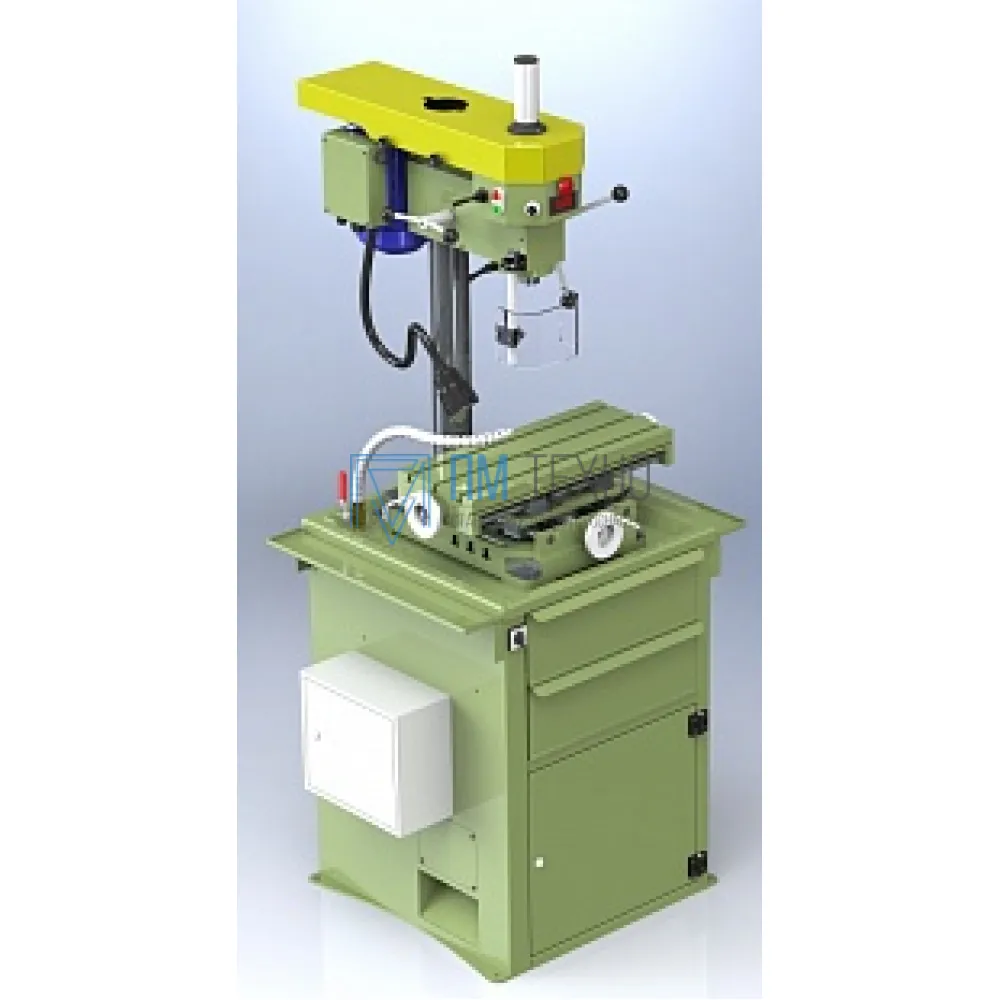

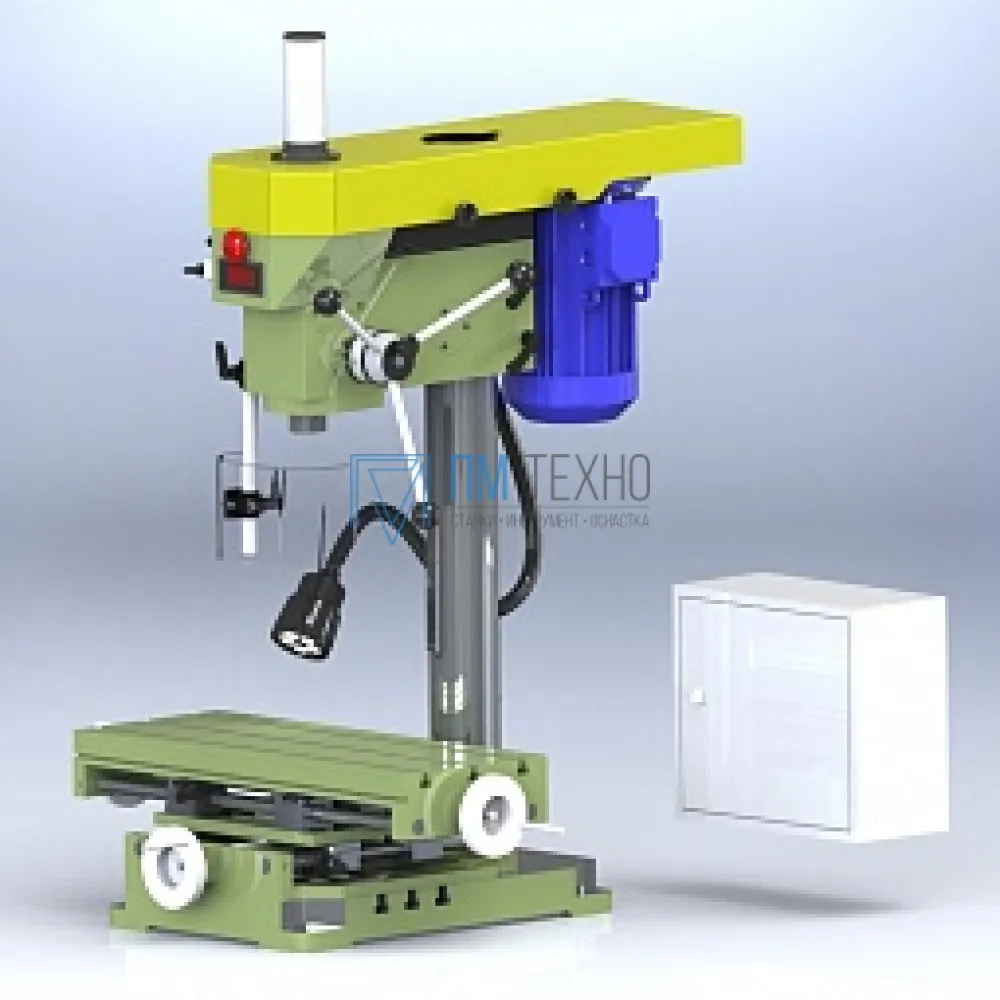

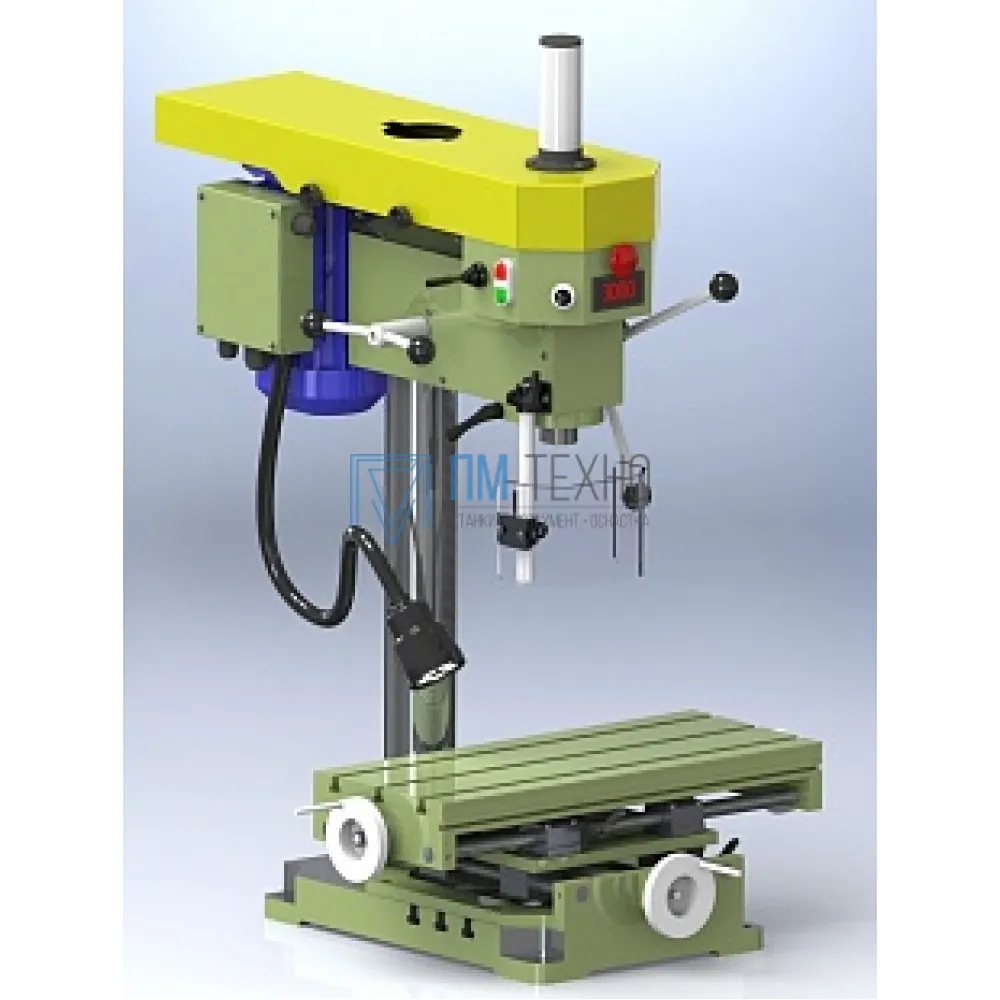

Станок настольный сверлильно-фрезерный НСФ-23

Станок настольный сверлильно-фрезерный НСФ-23
Кликните на картинку для расширенного просмотра
Информация

Артикул: НСФ-23
Производитель: Россия
  • Статус: Уточняйте у менеджера 0
418 200 руб.
Минимальная сумма заказа: 2 500 руб.
Запросить ТКП

Запросить ТКП

Вы можете запросить счет или ТКП, выслав соответствующий запрос

Представляем новый настольный сверлильно-фрезерный станок российского производства НСФ-23.

Назначение и сфера применения.

Станок настольный сверлильно-фрезерный с ручным управлением предназначен для всех видов фрезерных работ, а также сверления рассверливания, зенкерования, зенкования и нарезания резьбы машинными метчиками. Обработка производится быстрорежущим и твердосплавным инструментом в деталях из различных конструкционных материалов и из неметаллических материалов.

Станок предназначен на применение в ремонтных мастерских промышленных предприятий, цехах малых предприятий при индивидуальной трудовой деятельности в ремонтных и бытовых мастерских.

Преимущества Сверлильного станка НСФ-23:

1) Установлен преобразователь частоты (ПЧ). Благодаря установке ПЧ на станок, повышается удобство эксплуатации:

• Плавная регулировка оборотов;

• Возможность смены направления вращения шпинделя без остановки, «на ходу»;

• Дополнительная защита эл.двигателя от перегрузок, скачков напряжения и частоты;

• Экономия электроэнергии;

2) Внутренний конус отверстия шпинделя, по ГОСТ 25557-2016 «Морзе №3 АТ6 тип А1» (без лапки). Можно использовать цанговый патрон с набором цанг для более точной и жесткой фиксации инструмента. Также можно установить обычный сверлильный патрон с переходной оправкой КМЗ/В18 (или аналогичные), а также можно использовать режущий инструмент с установкой в шпиндель с соответствующим конусом Морзе или при использовании переходных втулок (сверла, фрезы, развертки и др.).

3) Два диапазона скоростей. Диапазон №1 имеет регулировку в пределах 250-1300 об/мин. Предназначен для обработки стали, чугуна и других твердых материалов, где необходим высокий крутящий момент и небольшая скорость вращения. Диапазон №2 предназначен для использования скоростного инструмента до 5000 об/мин. Предназначен для обработки цветных металлов, пластмасс, дерева и других неметаллический материалов, где нужна высокая скорость вращения шпинделя, но крутящий момент ниже, чем в диапазоне №1. Смена диапазонов осуществляется за 5-10 минут путем переставления шкивов (шпинделя и двигателя), тем самым меняя передаточное отношение. Для удобства смены шкивов используются быстросъемные втулки типа «тапербуш».

4) Цифровая индикация частоты вращения шпинделя.

5) Установлен джойстик для выбора направления вращения шпинделя. Благодаря чему повышена эргономика и удобство управления станком. Возможность нарезания резьб в ручном режиме. Возможность осуществлять реверс без предварительной остановки шпинделя.

6) Электрощит крепится в любом месте на расстоянии 1,5 м от станка.


Характеристики

Вид товара Сверлильно-фрезерные станки
Макс. диаметр торцевого фрезерования, мм 40
Макс. диаметр сверления (Ст. 3), мм 23
Макс. диаметр резьбонарезания, мм М16
Размер стола, мм 425х240
Т-образный паз, мм 14 (3)
Конус шпинделя Морзе 3 АТ6 Тип AI
Поперечное перемещение (ось Y), мм 150
Продольное перемещение (ось Х), мм 225
Ход шпинделя, мм 90
Цена деления лимба вертикального перемещения шпинделя 0,2
Цена деления лимба продольного, поперечного 0,02
Частота вращения верт. шпинделя, об/мин 250-1300, 800-4000
Расстояние шпиндель-стойка, мм 255
Расстояние шпиндель-стол, мм 392 / 0
Мощность двигателя, кВт 1,5
Частота тока питающей сети, Гц 50 ± 1
Напряжение питания, В 380

Габариты, вес

Габариты, мм 740х900х1036
Масса, кг 250

Условия эксплуатации

Климатическое исполнение УХЛ 4
Температура окружающей среды, ºС от плюс 1 до плюс 40
Влажность воздуха при плюс 25 ºС, %, не более 80
Атмосферное давление, кПа 84..106,7

Базовая комплектация

1) Станок настольный сверлильно-фрезерный НСФ-23 – 1 шт.
2) Стол 2х-координатный - 1 шт.
3) Электро щит – 1шт.
4) Штревель М12 – 1шт.
5) Паспорт – 1 экз.
6) Руководство по эксплуатации – 1 экз.

Дополнительная комплектация

1) Тиски
2) Патрон сверлильный
3) Патрон резьбонарезной
4) Патрон цанговый КМ3 под цанги ER
5) Набор цанг ER



Модель

ГС520

Наибольший условный диаметр торцевого фрезерования, мм

40

Наибольший условный диаметр сверления, мм, в стали 45

16

Наибольший диаметр нарезаемой резьбы в стали, мм, в стали 45

М16

Наибольшее перемещение шпинделя, мм

60

Расстояние от торца шпинделя до рабочей поверхности стола, max/min, мм

400 / 0

Расстояние от оси шпинделя до направляющей колонны, мм

227,5 ± 1

Продольный ход стола, мм

320

Поперечный ход стола, мм

200

Цена деления лимба тонкой подачи, мм

0,05

Цена деления лимба линейки отсчета глубины обработки, мм

0,1

Пределы частоты вращения шпинделя, об/мин

100…1800

Угол поворота головки вокруг горизонтальной оси

±90°

Внутренний корпус отверстия шпинделя

Морзе 2

Размеры стола, мм

         ширина

         длина



200

500

Мощность привода, кВт

0,75

Частота вращения, об/мин

1500

Частота тока питающей сети,  Гц

50 ± 1

напряжение питающей сети, В

380 ± 38

Цанги,  диаметр зажима, мм

5; 6; 8; 10

Габаритные размеры станка, мм, не более

                      длина

                      ширина

                      высота



825

700

1280

Масса станка (нетто/брутто), кг, не более

275/325




Габаритные размеры упаковки, мм, не более

                      длина

                      ширина

                      высота



1040

850

1310
