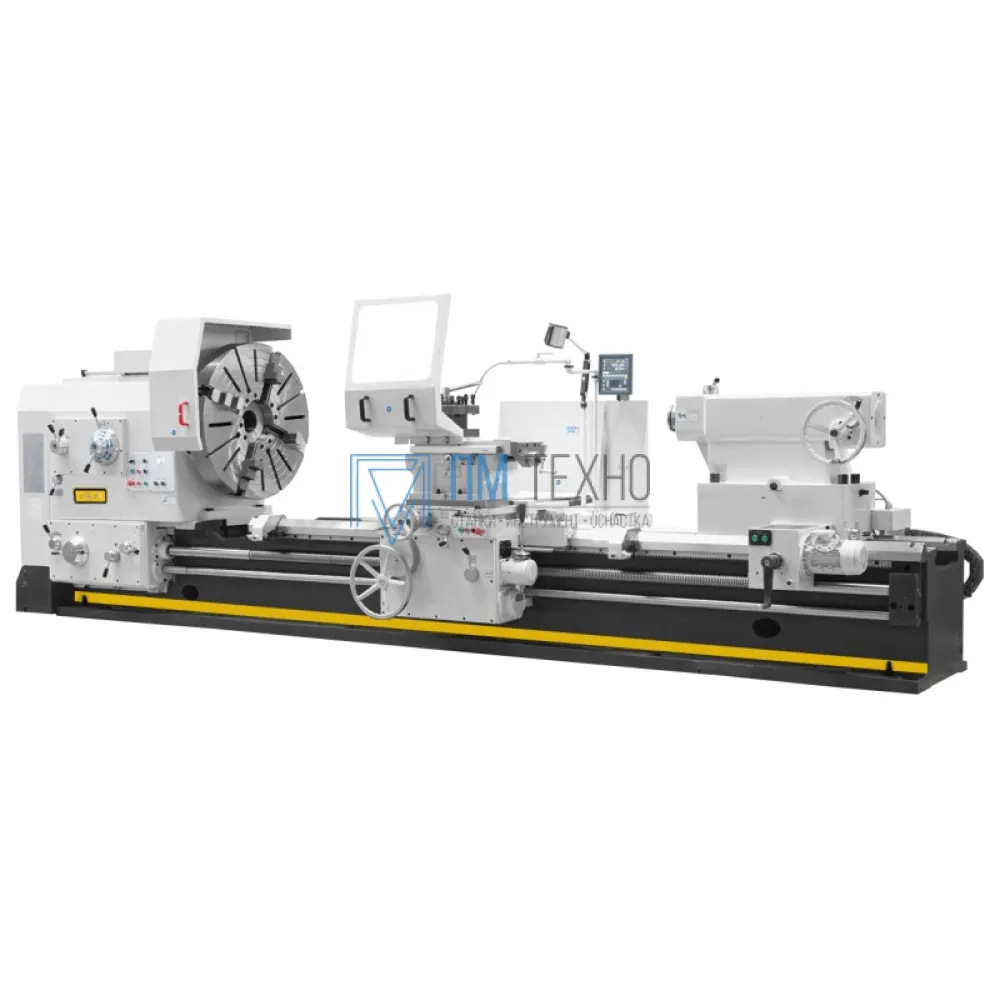

Токарно-винторезный станок STALEX D1250/1500

Станина станка отличается исключительной жесткостью при скручивании и низким уровнем вибрации, что является необходимым условием для точного точения; Передача вращательного движения (вперед / назад) осуществляется через приводной вал с гидравлической муфтой; Направляющие большого размера подвергаются индукционной закалке и шлифованию; Литой шпиндель с большой толщиной стенки и компактной конструкцией гарантирует жесткость и стабильность; Закаленные и отшлифованные шестерни и валы, в том числе в коробке передач подачи Для обработки самых разных деталей станок имеет диапазон частот вращения от 3,15 до 315 об/мин при 33 скоростях; Плавный пуск главного шпинделя с помощью механической многодисковой муфты; Изготовлен по стандартам СЕ Комплект поставки: 4-х кулачковая планшайба ?1000 мм; 4-х позиционный резцедержатель с фиксатором; Неподвижный люнет ?50-590 мм УЦИ по 3-м осям Защитный экран патрона с концевым выключателем; Концевой упор продольного перемещения; Электрокомпоненты Schneider electric Регулируемые опоры станины; Моторизованная задняя бабка Система подвода СОЖ; LED лампа местного освещения; Инструкция по эксплуатации Инструмент для обслуживания:
Диаметр обточки над станиной: ?1250 мм
? обточки над поперечным суппортом: ?900 мм
? обточки над съёмным мостиком gap: ?1500
Длинна съемного мостика gap: 610 мм
Расстояние между центрами: 1500 мм
Ширина станины: 755 мм
Макс. масса детали, обрабатываемой в центрах: 6 000 кг
Макс. масса детали, обрабатываемой в планшайбе: 1 500 кг
Частота вращения шпинделя, (21 вперед/12 реверс): 3,15 -315/4-315 об/мин
Конус шпинделя: ISO A2-15
Планшайба 4-х кулачковая: ?1000 мм
Проходное отверстие шпинделя: ?130 мм
Ход по оси X: 630 мм
Ход по оси Z: 1300 мм
Ход по оси z-1: 300 мм
Продольная подача ось X: 0,064-12 мм/об
Поперечная подача ось Z: 0,032-6 мм/об
Подача верхних салазок z-1: 0,016-3 мм/ об
Метрическая резьба,56: 1-120 мм
Диаметральная резьба,56: 30-1/4 DP
Дюймовая резьба,56: 1/2-60 TPI
Модульная резьба,56: 0,5-60 мм
Максимальный размер инструмента: 45х45 мм
Угол поворота резцедержателя: 180?
Ускор. перем. продольного суппорта ось Z: 3,740 мм/мин
Ускор. перем. поперечного суппорта ось X: 1,870 мм/мин
Конус пиноли задней бабки:: Metric 80
Ход пиноли задней бабки: 300 мм
Диаметр пиноли задней бабки: ?160 мм
Габаритные размеры станка: 4600х1810х1790 мм
Габаритные размеры упаковки: 4860 ?1950?2200 мм
Мощность главного привода: 22,0 кВт
Мощность насоса помпы СОЖ: 0,15 кВт
Максимальный крутящий момент на шпинделе: 12800 Nm
Максимальное усилие резания(продольное/поперечное): 4500 кг
Объем бака СОЖ: 120 л
Объем масла в переднюю бабку и коробку передач: 75 л
Объем масла в суппорт: 12 л
Мотор ускоренного перемещения: 1,5 кВт
Мощность двигателя перемещения задней бабки: 1,5 кВт
Масса: 10 050 кг
