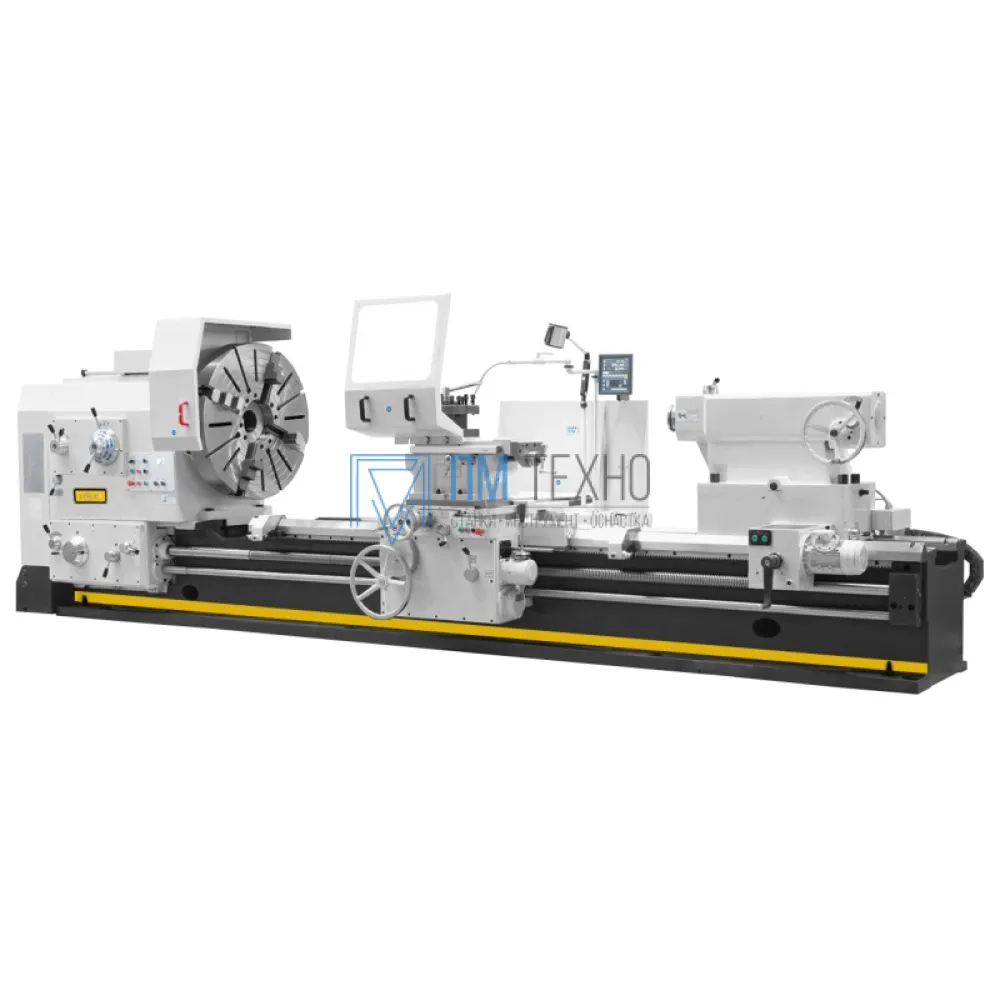

Токарно-винторезный станок STALEX D1600/3000

Станина станка отличается исключительной жесткостью при скручивании и низким уровнем вибрации, что является необходимым условием для точного точения; Передача вращательного движения (вперед / назад) осуществляется через приводной вал с гидравлической муфтой; Направляющие большого размера подвергаются индукционной закалке и шлифованию; Литой шпиндель с большой толщиной стенки и компактной конструкцией гарантирует жесткость и стабильность; Закаленные и отшлифованные шестерни и валы, в том числе в коробке передач подачи Для обработки самых разных деталей станок имеет диапазон частот вращения от 2,50 до 250 об/мин при 33 скоростях; Плавный пуск главного шпинделя с помощью механической многодисковой муфты; Изготовлен по стандартам СЕ Комплект поставки: 4-х кулачковая планшайба ?1400 мм; 4-х позиционный резцедержатель с фиксатором; Неподвижный люнет ?220-630 мм УЦИ по 3-м осям Защитный экран патрона с концевым выключателем; Концевой упор продольного перемещения; Электрокомпоненты Schneider electric Регулируемые опоры станины; Моторизованная задняя бабка Система подвода СОЖ; LED лампа местного освещения; Инструкция по эксплуатации Инструмент для обслуживания:
Диаметр обточки над станиной: ?1600 мм
? обточки над поперечным суппортом: ?1280 мм
? обточки над съёмным мостиком gap: ?1920
Длинна съемного мостика gap: 610 мм
Расстояние между центрами: 3000 мм
Ширина станины: 970 мм
Макс. масса детали, обрабатываемой в центрах: 6 000 кг
Макс. масса детали, обрабатываемой в планшайбе: 1 500 кг
Частота вращения шпинделя, (21 вперед/12 реверс): 2,50 -250/3,15-250 об/мин
Конус шпинделя: ISO A2-15
Планшайба 4-х кулачковая: ?1400 мм
Проходное отверстие шпинделя: ?130 мм
Ход по оси X: 820 мм
Ход по оси Z: 2800 мм
Ход по оси z-1: 200 мм
Продольная подача ось X: 0,064-12 мм/об
Поперечная подача ось Z: 0,032-6 мм/об
Подача верхних салазок z-1: 0,016-3 мм/ об
Метрическая резьба, 56: 1-120 мм
Диаметральная резьба, 56: 30-1/4 DP
Дюймовая резьба, 56: 1/2-60 TPI
Модульная резьба, 56: 0,5-60 мм
Максимальный размер инструмента: 45х45 мм
Угол поворота резцедержателя: 180?
Ускор. перем. продольного суппорта ось Z: 3,740 мм/мин
Ускор. перем. поперечного суппорта ось X: 1,870 мм/мин
Конус пиноли задней бабки:: Metric 80
Ход пиноли задней бабки: 300 мм
Диаметр пиноли задней бабки: ?160 мм
Габаритные размеры станка: 6040х 2060х 2230 мм
Габаритные размеры упаковки станка: 6360х 2200х 2280 мм
Габаритные размеры упаковки планшайбы: 1750х1650х720 мм
Мощность главного привода: 22,0 кВт
Мощность насоса помпы СОЖ: 0,15 кВт
Максимальный крутящий момент на шпинделе: 12800Nm
Максимальное усилие резания(продольное/поперечное): 4500 кг
Объем бака СОЖ: 120 л
Объем масла в переднюю бабку и коробку передач: 75 л
Объем масла в суппорт: 12 л
Мотор ускоренного перемещения: 1,5 кВт
Мощность двигателя перемещения задней бабки: 1,5 кВт
Масса: 12 900 кг
