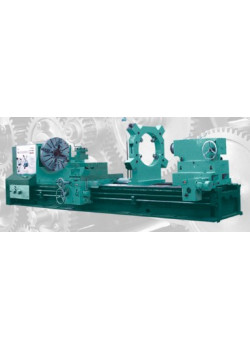

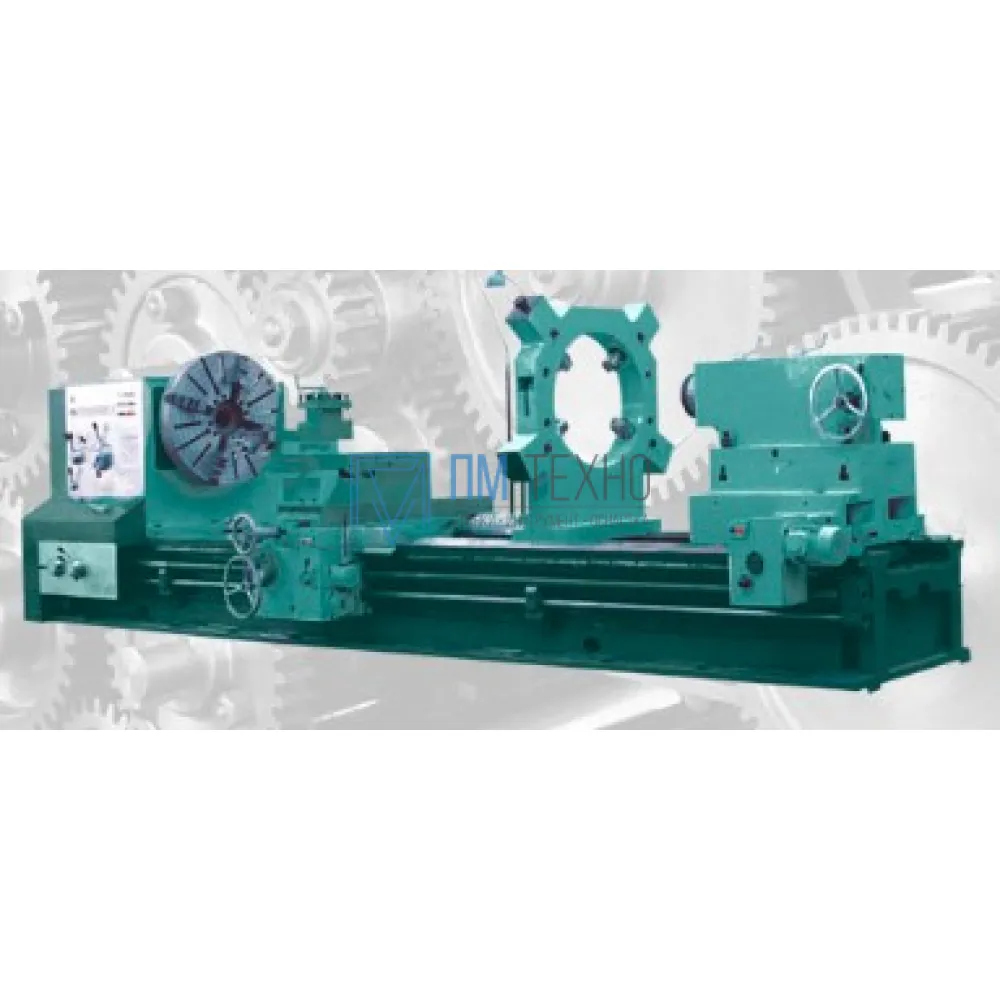

ОформитьТокарно-винторезный станок 16Н128Т
Токарно - винторезный станок 16Н128Т - предназначен для выполнения операций обработки наружных и внутренних цилиндрических, конических, фасонных и торцовых поверхностей, совмещая функции нарезания наружной и внутренней резьбы с возможностью обрезки, сверления, зенкерования, и развёртывания отверстий.
Элементные базы состоят из:
- жёсткой виброустойчивой станины;
- корпуса передней бабки;
- корпуса задней бабки;
- корпуса подвижного фартука;
- суппортной группы (каретка, суппорт, резцовые салазки с резцедержателем).
Основные узлы и агрегаты:
- передняя бабка (коробка скоростей с рабочим шпинделем);
- задняя бабка (с выдвижной пинолью);
- коробка подач;
- механизм продольного перемещения фартука;
- механизмы поперечного перемещения суппорта;
- механизм перемещения салазок с резцедержателем;
- электрооборудование.
Базовая комплектация:
1. Станок в сборе
2. Электрический шкаф
3. Защитный экран
4. Лампа местного освещения
5. Защитное ограждение патрона
6. Система охлаждения инструмента (Эмульсол)
7. Патрон токарный 3-х кулачковый
8. Шестерни гитары деления
9. Механизированный привод верхней части суппорта
10. ЗИП (зап.части, инструмент, принадлежности)
11. Руководство по эксплуатации
Характеристики
- Вид товара Токарно-винторезные станки
- Макс. размер резца, мм 45 Х 45
- Максимальный вес заготовки, кг 10
- Мощность главного привода, кВт 30
- Расстояние между центрами, мм 2000/3000/4000/5000/6000/8000/10000/12000
- Расстояние между центром и резцедержатем, мм 48
- Ход поперечного суппорта, мм 860
Размерные параметры
- Длина выемки, мм 600
- Макс диаметр заготовки над выемкой, мм 1580
- Наибольший диаметр заготовки, устанавливаемый над станиной, мм 1280
- Наибольший диаметр заготовки, устанавливаемый над суппортом, мм 800
- Наибольшее перемещение резцовых салазок, мм 280
Силовые параметры
- Ширина станины, мм 1100
Шпиндель
- Диаметр сквозного отверстия шпинделя, мм 130
- Конус шпинделя, мм 140
- Пределы частот вращения шпинделя, об/мин 3,15-315r/min
Пределы шагов обрабатываемых резьб
- Быстрая подача: длинная / поперечная 3400мм/мин, 1700мм/мин.
- Диаметр резьбы 38 1/2 - 56
- Диапазон продольных резьб 56 0.1 - 12
- Дюймовая резьба 31 1/4-24
- Метрическая резьба, мм 44 1-120
Задняя бабка и пиноль
- Диаметр пиноли задней бабки, мм 260
- Конус пиноли задней бабки 80
- Максимальное перемещение пиноли 300
Прочие параметры и особенности
- Мощность двигателя насоса СОЖ, кВт 0.15
Габаритные размеры и масса
- Габариты, мм 5280/6280/7280/8280/9280/11280/13280/15280х2200х2600
- Масса, кг 16800/18300/20000/21500/23000/26000/29000/32000
- На складе
- Производитель: Россия
- Артикул: 16Н128Т
