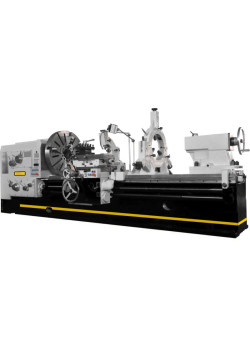

ОформитьТокарно-винторезный станок 1М665
Токарно - винторезный станок 1М665 - предназначен для выполнения операций обработки наружных и внутренних цилиндрических, конических, фасонных и торцовых поверхностей, совмещая функции нарезания наружной и внутренней резьбы с возможностью обрезки, сверления, зенкерования, и развёртывания отверстий.
Элементные базы состоят из:
- жёсткой виброустойчивой станины;
- корпуса передней бабки;
- корпуса задней бабки;
- корпуса подвижного фартука;
- суппортной группы (каретка, суппорт, резцовые салазки с резцедержателем).
Основные узлы и агрегаты:
- передняя бабка (коробка скоростей с рабочим шпинделем);
- задняя бабка (с выдвижной пинолью);
- коробка подач;
- механизм продольного перемещения фартука;
- механизмы поперечного перемещения суппорта;
- механизм перемещения салазок с резцедержателем;
- электрооборудование.
Базовая комплектация:
1. Станок в сборе
2. Электрический шкаф
3. Защитный экран
4. Лампа местного освещения
5. Защитное ограждение патрона
6. Система охлаждения инструмента (Эмульсол)
7. Патрон токарный 3-х кулачковый
8. Шестерни гитары деления
9. Механизированный привод верхней части суппорта
10. ЗИП (зап.части, инструмент, принадлежности)
11. Руководство по эксплуатации
Характеристики
- Вид товара Токарно-винторезные станки
- Диаметр обточки над станиной, мм 1600
- Мощность главного привода, кВт 80
- Наибольшая длина поперечного перемещения суппорта, мм 800
- Повторяемость по оси Y, мм 0.012
- Расстояние между центрами, мм 3000; 4000; 5000; 6000; 8000; 10000; 12000; 16000
- Точность позиционирования оси Y, мм 0.03
- Точность позиционирования оси Х, мм 0.05
Инструмент
- Точность повторяемости инструмента, мм 0.005
Размерные параметры оборудования
- Наибольший диаметр заготовки, устанавливаемый над суппортом, мм 1250
Силовые параметры
- Ширина станины, мм 1620
Шпиндель
- Пределы частот вращения шпинделя, об/мин 0.8-18r/min 2.4-54r/min 7.2-160r/min
Суппортная группа
- Количество позиций инструмента 4.6.8
- Скорость быстрых перемещений суппорта поперечное, мм/мин 2000
- Скорость быстрых перемещений суппорта продольное, мм/мин 3000
Перемещение рабочих органов
- Наибольшая длина продольного перемещения суппорта, мм 3000-16000
Задняя бабка и пиноль
- Диаметр пиноли задней бабки, мм 300
Точностные параметры
- Повторяемость по оси X, мм 0.025
Габаритные размеры и масса
- Габариты, мм 15290х3060х2370
- Масса, кг 59000
- Уточняйте у менеджера
- Артикул: 1М665
