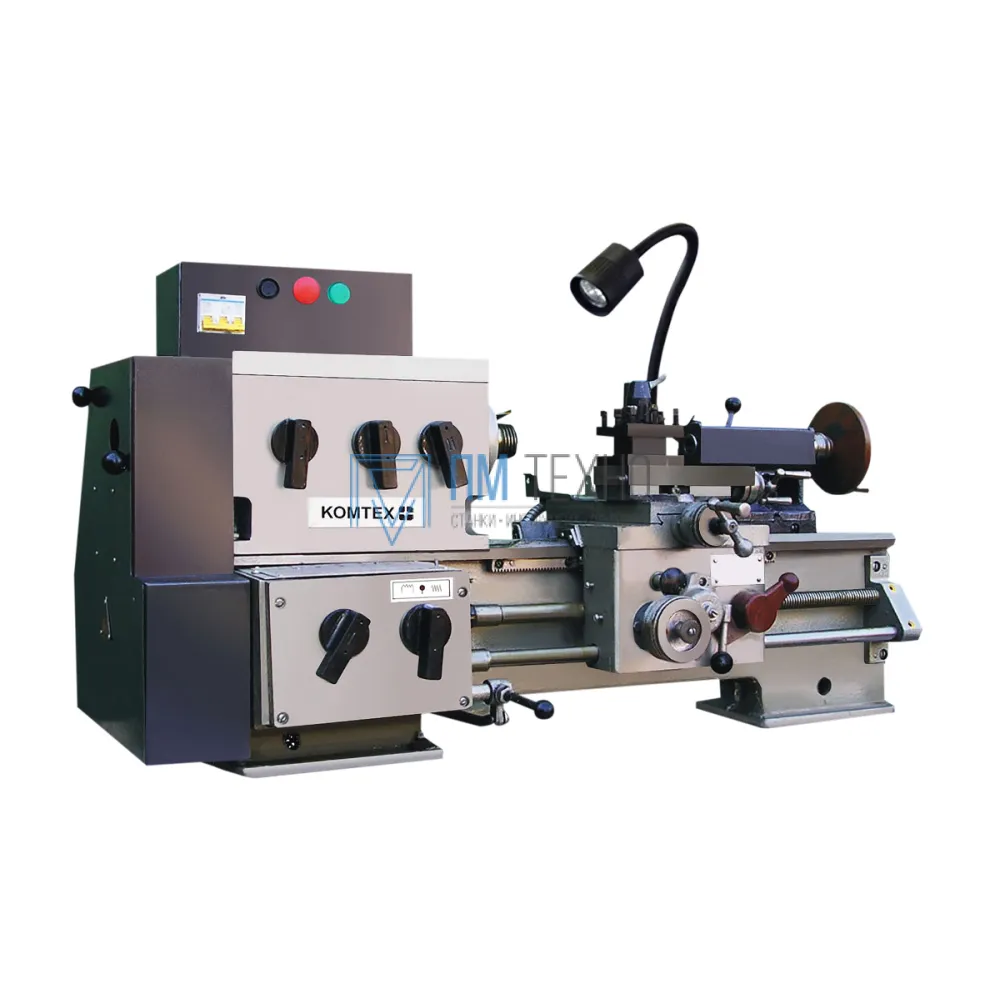

Станок токарно-винторезный ТВ-7М

ТВ-7М

Описание
Характеристики

Универсальный учебно-производственный токарно-винторезный станок ТВ-7М подходит, чтобы выполнять обучение профессии токаря, а также станок предназначен для выполнения любых типов токарных операций, когда вес детали не более 5 кг, в том числе:

проточка и расточка цилиндрических и конических поверхностей;
сверление;
отрезка;
нарезка резьбы;
подрезка торцов.

Стандартная наглядная компановка станка, совместно с зарекомендовавшей себя кинематической системой, обеспечивает надежное выполнение токарных операций на протяжении продолжительного времени использования.

Значительным преимуществом ТВ-7М является его экономичность и минимальные эксплуатационные затраты.

Характеристики

Высота наибольшего сечения державки резца, мм 16
Высота, мм 735
Диаметр отверстия шпинделя, мм 18
Длина, мм 1144
Значение продольных рабочих подач суппорта, мм — 0,1; 0,12; 0,16; 0,20; 0,24; 0,32
Значение продольных рабочих подач суппорта, мм/об 0,1 ÷ 0,32
Значение шага обрабатываемых метрических резьб, мм 0,8; 1.0; 1.25; 1.5; 2.0; 2,5
Наибольшая длина обрабатываемого изделия в патроне, мм 250
Наибольшая длина обрабатываемого изделия, мм 275
Поперечное перемещение на одно деление лимба, мм 0,025
Пределы частот вращения шпинделя, мин-1 об/мин 60/105/185/315/555/975
Продольное перемещение на одно деление лимба, мм 0,25
Центр в шпинделе, Морзе 3
Центр пиноли в задней бабке Морзе 2
Число ступеней частот вращения шпинделя 6
Ширина наибольшего сечения державки резца, мм 16
Ширина, мм 585
Электродвигатель, кВт/В 0,75/380
