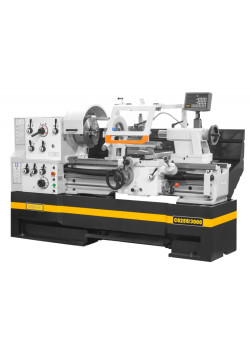

Станок токарно-винторезный 1СТ250.01Ф с УЦИ

Применение и описание 1СТ250.01Ф с УЦИ:

- применяется для чистовых точных операций и для нарезания всех видов резьб, таких как метрическая, модульная и дюймовая, отличается от обычного наличие устройства цифровой индикации (УЦИ), дискретность по оси X составляет 0,001мм, по оси Z 0,005мм.

С его помощью можно проводить компенсацию погрешностей станка, его направляющих, инструмента. Привод электромеханический, класс точности токарного станка 1СТ250.01Ф с УЦИ – В, высокоточный, по ГОСТ 8-82. Обработка деталей может вестись в центрах, патроне, в цанговом патроне.

Основные виды работ 1СТ250.01Ф с УЦИ:

- для установки заготовок диаметром до 300мм и обработки диаметром до 240мм в трех-кулачковых патронах, наибольшая длина точения – 500мм.

- для проточки прутка, с максимальным диаметром 25мм

- нарезание резьбы метрической, модульной, дюймовой.

Конструкция и принцип работы 1СТ250.01Ф с УЦИ:

В систему устанавливается редукторная коробка скоростей, позволяющая ступенчато менять частоту вращения шпинделя и соответственно заготовки. Такая конструкция в течение многих лет себя зарекомендовала как надежный рабочий узел. По заказу клиента мы можем поставить станок токарный универсальный 1СТ250.01Ф с асинхронным двигателем с частотно-регулируемым приводом без редуктора. Это позволяет токарному винторезному станку 1СТ250.01Ф плавно менять скорость вращения, при необходимости точно задавать нужную величину частоты без полной остановки двигателя. Обработка заготовки, обычно по форме цилиндра, ведется при ее закреплении в трехкулачковом патроне, между центрами и в цанговом патроне при небольших размерах детали. Установленная система УЦИ на станок 1СТ250.01Ф позволяет в относительной или абсолютной системе счисления вести отсчет в мм или дюймах с минимальной погрешностью и дискретностью. При естественном износе режущего инструмента, направляющих оператор может задавать данные для компенсирования погрешностей при токарной обработке. Для разнообразной обработке металлических, чугунных деталей, заготовок из цветных или сложно обрабатываемых металлов 1СТ250.01Ф ведет обработку с частотой оборотов до 2500 об/мин без потери точности и качества получаемой поверхности детали. Для повышения износостойкости ходового винта, который приводит в движение основной привод, имеется система смазки.

Основные узлы 1СТ250.01Ф:

Особенности и преимущества 1СТ250.01Ф:

- литая чугунная станина. Возможность установки и обработки с высокой точностью заготовок. Класс точности В по ГОСТ

- наличие установленных линеек с УЦИ

- закаленные по ГОСТ направляющие

- широкий диапазон оборотов, преселективное управление скоростями шпинделя, мнемоническое управление подачами с помощью одной рукоятки

- по заказу возможно изготовление станка классом точности А (особо высокая точность по ГОСТ).

Стандартная комплектация станка 1СТ250.01Ф:

3-х кулачковый патрон, продольный упор, два центра конусом Морзе 3 и 4, комплект сменных шестерен, комплект ключей, паспорт на станок (руководство по эксплуатации).

Дополнительная комплектация 1СТ250.01Ф:

цанговый патрон, подвижный и неподвижный люнеты, конусная линейка, задняя резцедержка, четырехпозиционный упор, поводковый патрон с хомутиками, задняя резцедержка.
