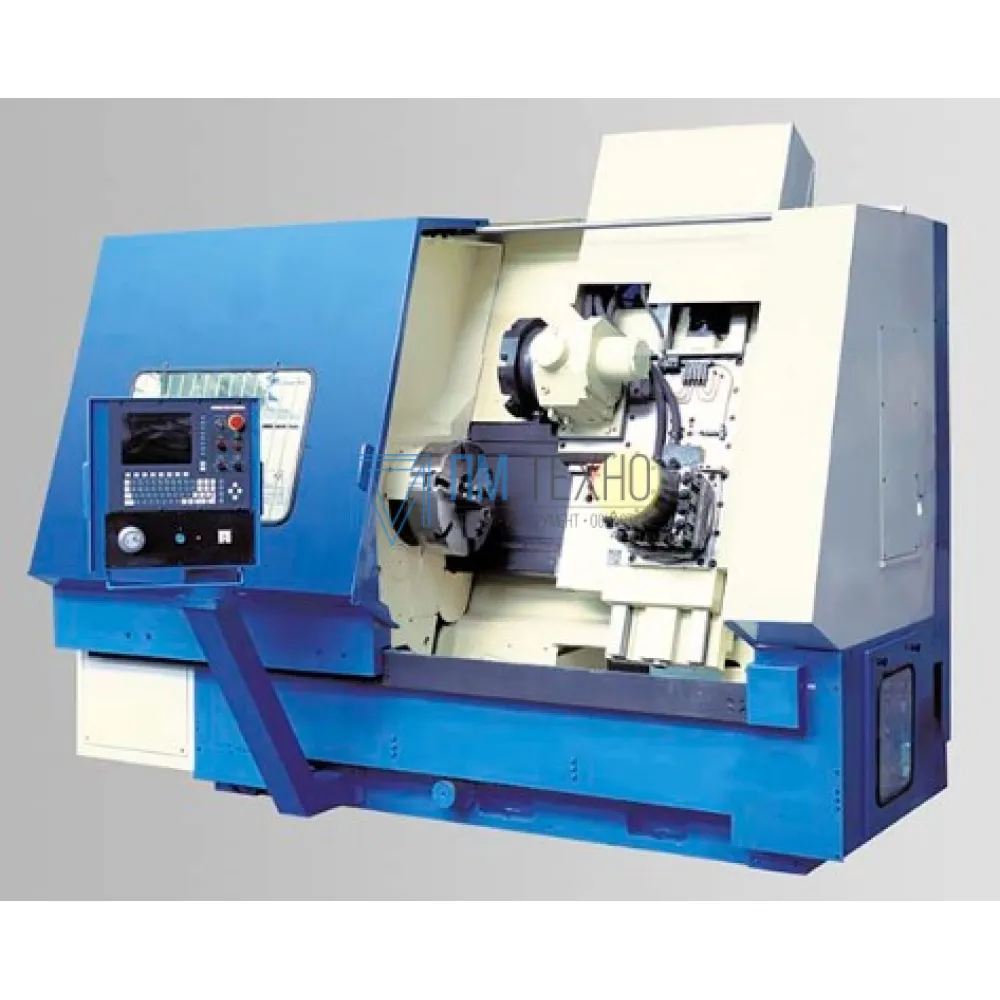

Токарный станок с ЧПУ 1П756ДФ3

Name: Токарный станок с ЧПУ 1П756ДФ3
Brand: Россия
SKU: 1П756ДФ3
Availability: OutOfStock

1П756ДФ3

Производитель: Россия

Описание
Характеристики

Токарный станок с ЧПУ 1П756ДФ3 осуществляет обработку разнообразных поверхностей из металлов и сплавов, точение и сверление центральных отверстий а также нарезание резьбы на наружной поверхности. Аппарат обрабатывает следующие виды поверхностей: цилиндрические, торцовые, коническе, ступенчатые и криволинейные. В процессе работы оператор станка может контролировать процесс точения благодаря специальному расположения зеркал направляющей станины в наклонной плоскости. Благодаря особенностям конструкции данный полуавтоматический станок не теряет точности обработки с течением времени: направляющие из стали, которые перемещаются продольно и поперечено, опоры качения и антивибрационные накладки. По требованию клиента станок можно снабдить числовой программой управления и приводами любой фирмы. Пункт управления позволяет контролировать процесс обработки деталей, Двигатель постоянного тока и шпиндельная бабка составляют привод главного движения.

Отличительными чертами шпиндельного узла являются повышенная жесткость и устойчивость к вибрационным нагрузкам. Несмотря на полуавтоматическую конструкцию, смена инструментов осуществляется без участия оператора, с использованием пары револьверных головок. Инструментальные блоки защищают зону резания от перегрева, а образовавшаяся стружка ликвидируются транспортером, которые мы предусмотрительно разместили в специальной нише станины.

Назначение

Полуавтоматический токарный станок служит для обработки различных металлических поверхностей, сверления и растачивания внутренних отверстий, создания резьбы на наружной части детали. Благодаря надежности всех узлов станок в течение долгого периода эксплуатации не потеряет точность произведения токарных операций, заложенные в нем с момента выпуска. Возможна обработка деталей из черных и цветных металлов по программе цилиндрических, торцовых, конических, ступенчатых и криволинейных поверхностей.

Характеристики

Вид товара Токарные станки с ЧПУ
Наибольшая длина заготовки, мм 840 / 1340 / 1840 / 2840
Наибольшая длина обработки, мм 1000 / 1500 / 2000 / 3000
Напряжение питания, В 380
Система ЧПУ БалтСистем NC 230 (NC210 UEFI) * возможна установка Fanuc
Тип направляющих Скольжения

Инструмент

Кол-во инструментальных гнезд, шт. 4
Сечение державки резца, мм 40 х 40
Тип револьверной головки электромеханическая, с вертикальной осью вращения
Тип установленного резцедержателя в базовом исполнении С вертикальной осью вращения

Обрабатываемая деталь

Максимальный вес заготовки, кг 1500

Размерные параметры оборудования

Наибольшее поперечное перемещение каретки, мм 282
Наибольшее продольное перемещение каретки, мм 900 / 1400 / 1900 / 2900
Наибольший диаметр заготовки, устанавливаемый над станиной, мм 630
Наибольший диаметр заготовки, устанавливаемый над суппортом, мм 360

Силовые параметры

Наибольшие размеры резца, мм 32 x 32
Производительность насоса подачи СОЖ, л/мин 25
Ширина станины, мм 560

Шпиндель

Внутренний конус шпинделя 1:20
Диаметр 3-х кулачкового ручного токарного патрона, мм 325
Диаметр отверстия в шпинделе, мм Ø105
Кол-во и диапазон частот вращения шпинделя, об/мин 4 / 40 - 1000
Количество ступеней частот вращения Бесступенчатая
Мощность электродвигателя привода главного шпинделя, кВт 11 (опция 15)
Пределы частот вращения шпинделя, об/мин 4 / 27 - 135, 55 - 270, 160 - 805, 325 - 1630
Регулировка частот вращения шпинделя внутри диапазона Бесступенчатая
Фланцевый конец шпинделя по DIN 55027 D11
Частоты вращения шпинделя внутри диапазонов, об/мин 40 - 105, 80 - 205, 195 - 500, 385 - 1000
