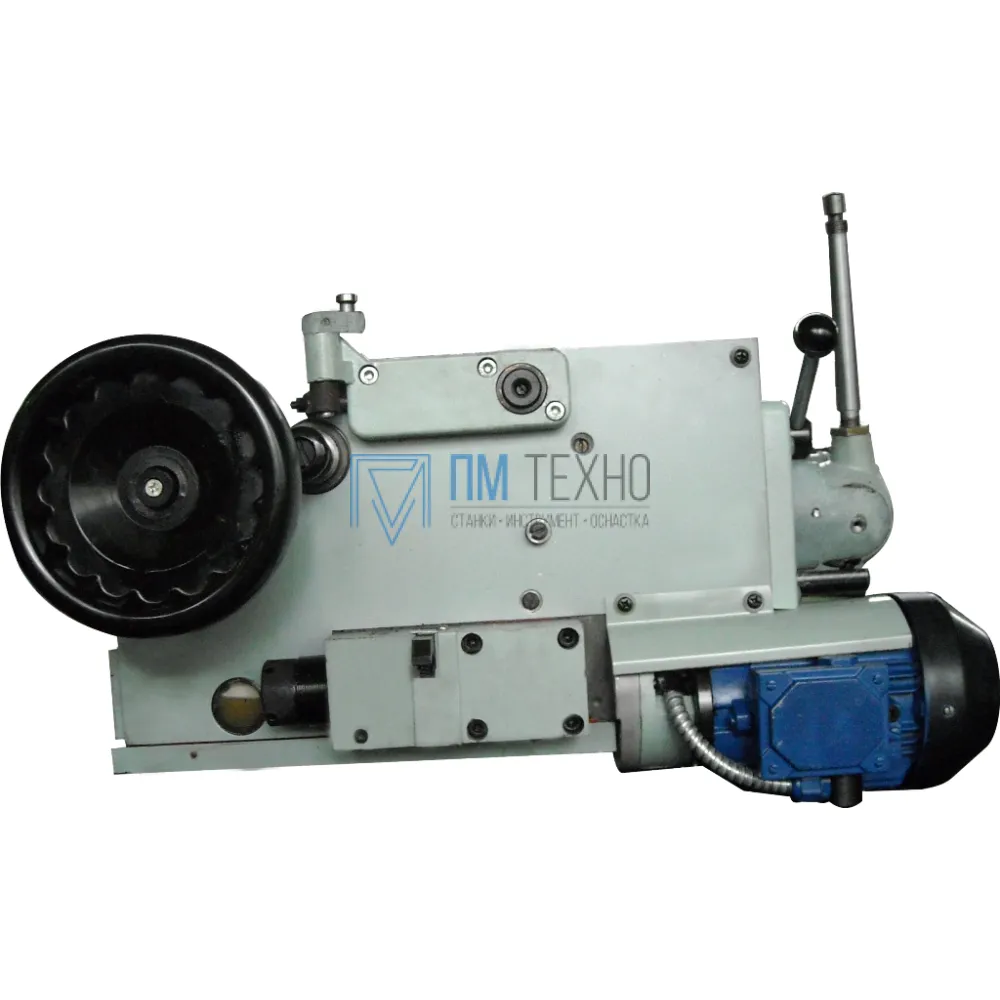

Фартуки 16Б.20П.061,16Б.16П.062,067

Описание
Характеристики

На фартук ...067 – цена отличается, уточняйте!!!

Фартуки предназначены для преобразования вращательного движения ходового винта и ходового вала в продольное перемещение каретки и поперечное перемещение суппорта, а также для ручного управления этими перемещениями в процессе работы токарно-винторезного станка (включение и выключение рабочих и ускоренных перемещений каретки и суппорта, реверсирование перемещений и т.д.). Фартуки позволяют осуществлять работу по упору с автоматическим отключением подачи.

Технические характеристики.

ФАРТУКИ

Расстояние от привалочной плоскости под каретку до оси ходового вала, мм

Расстояние от привалочной плоскости под каретку до оси реечной шестерни, мм

Величина продольного перемещения за один оборот ходового вала, мм

Цена деления лимба, мм

Наибольшее тяговое усилие, передаваемое механизмом фартука, кН (кГс):

16Б20П.061 067

16Б16П.062

Мощность привода ускоренного перемещения, кВт

067

Габаритные размеры (LхBхH), не более, мм

16Б20П.061

16Б16П.062

067

Масса (нетто/брутто), кг, не более

16Б20П.061

16Б16П.062

067

Габаритные размеры упаковки, мм

(в одном ящике четыре изделия)

16Б20П.061

16Б16П.062

067

Масса упаковки брутто (4шт.), кг, не более

16Б20П.061

16Б16П.062

067

177+0,05

65,2+0,05

0,1

10(1000)

8(800)

0,37

650х330х390

525х330х360

630х330х450

93/120

89/105

112/125

1300х890х475

1300х890х520

452

420

480

Входит в комплект и стоимость входит

кольцо 014-018-25-2-3 ГОСТ 9833-73 - 6 шт., (для 16Б16П.062- 4 шт),

ключ       067.0000.120        - 1 шт. (только для фартука 067)
шпонка   16Б20П.061.524 -1 шт. (для 16Б20П.061, 16Б20П.062)
шпонка    067.0000.053   - 1 шт. (для 067)
