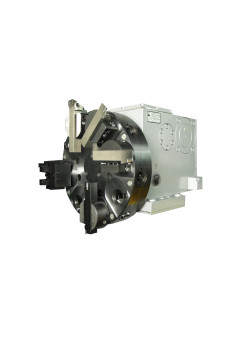

Головка автоматическая многопозиционная УГ9321

Модель

УГ9321

Расстояние от базовой плоскости до оси автоматической головки, мм

121

Количество позиций

6

Размер отверстия под резцедержатель по ГОСТ 24900-81, мм

Ø50Н7

Максимально допустимый крутящий момент от усилия резания, kH х м

2,6

Стабильность фиксации инструмента, мкм

в радиальном направлении

                      в осевом направлении

5

10

Мощность электродвигателя, кВт

0,37

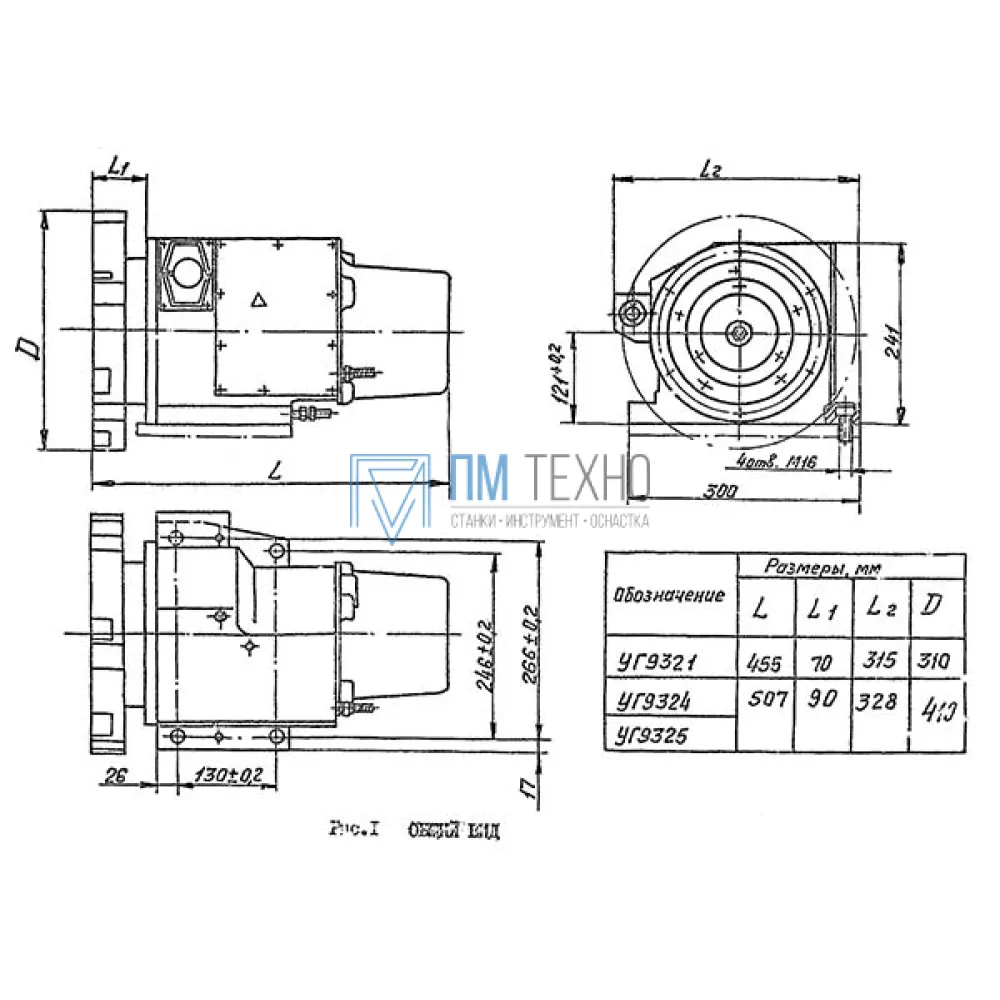

Габаритные размеры головки без инструментальных блоков, мм не более:

                      длина

                      ширина

                      высота

585

325

325

Масса (нетто/брутто), кг, не более

122/142

Направление вращения

Одностороннее

Посадочная поверхность для инструментального диска:

                     диаметр, мм

                     длина, мм

Конусная 7°7’30” Ø139,719(+0.004-0.008)

Габаритные размеры упаковки, мм, не более

690х400х450

УГ9321

УГ9321.0000.009 компенсатор – 1 шт.

УГ9321.0000.010 компенсатор – 1 шт.
