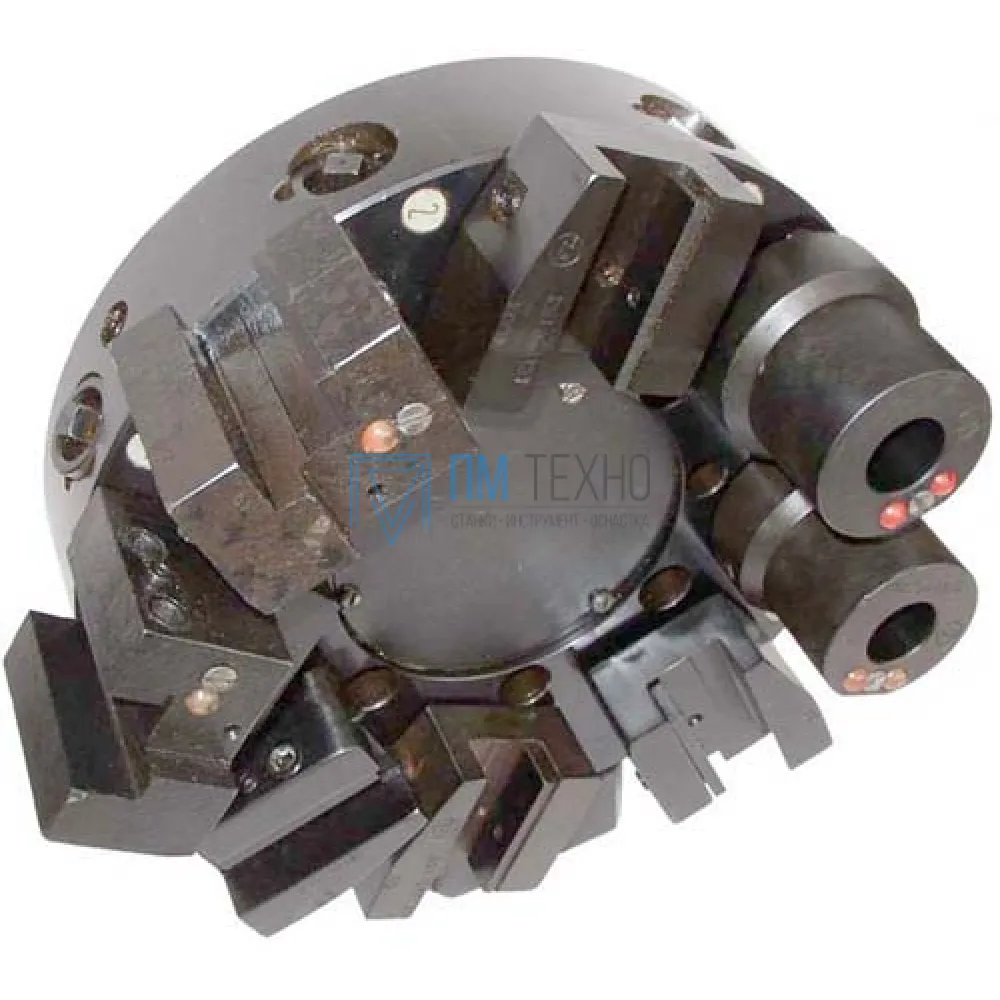

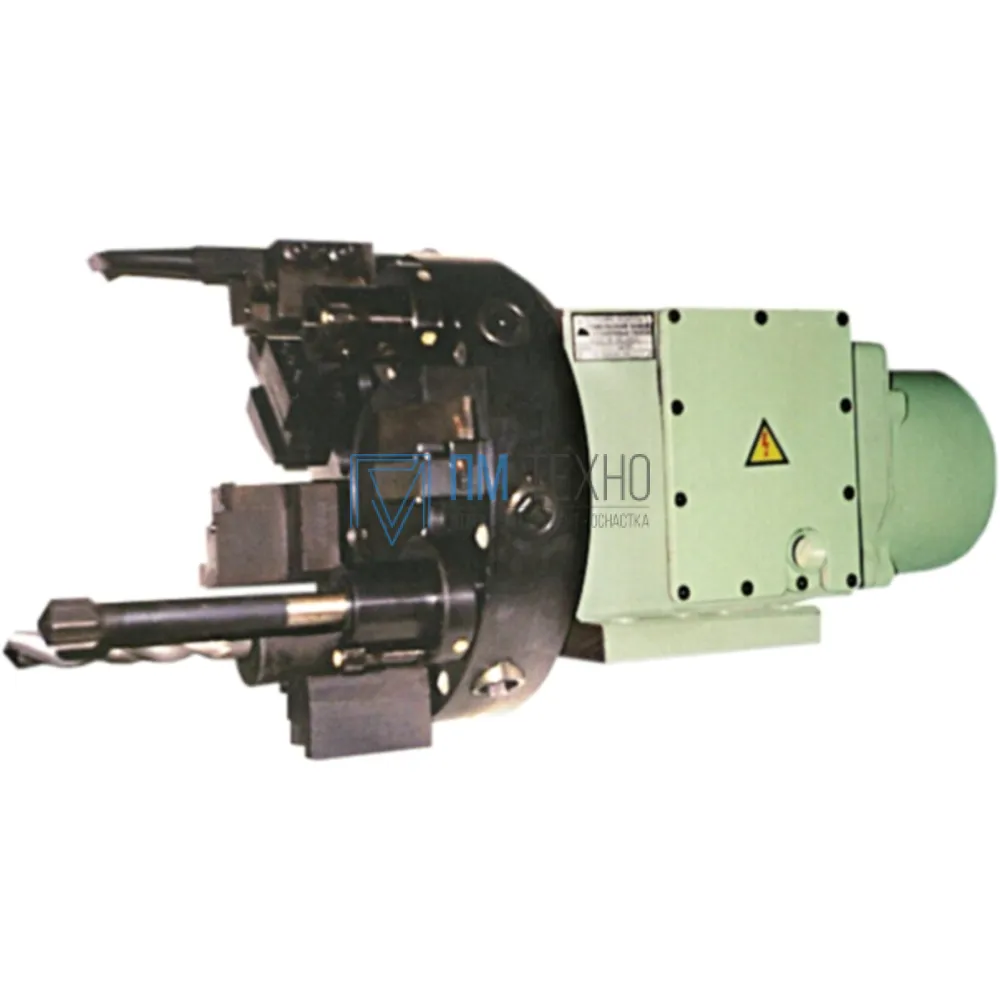

Головка автоматическая многопозиционная УГ9326-06 предназначена для установки, крепления и автоматической индексации режущего и вспомогательного инструмента на токарных станках с ЧПУ.
Технические характеристики.
Модель |
УГ9326-06 |
Расстояние от базовой плоскости до оси автоматической головки, мм |
121 |
Количество позиций |
8 |
Размер отверстия под резцедержатель по ГОСТ 24900-81, мм |
Ø40Н7 |
Максимально допустимый крутящий момент от усилия резания, kH х м |
2,8 |
Стабильность фиксации инструмента, мкм в радиальном направлении |
5 10 |
Мощность электродвигателя, кВт |
0,37 |

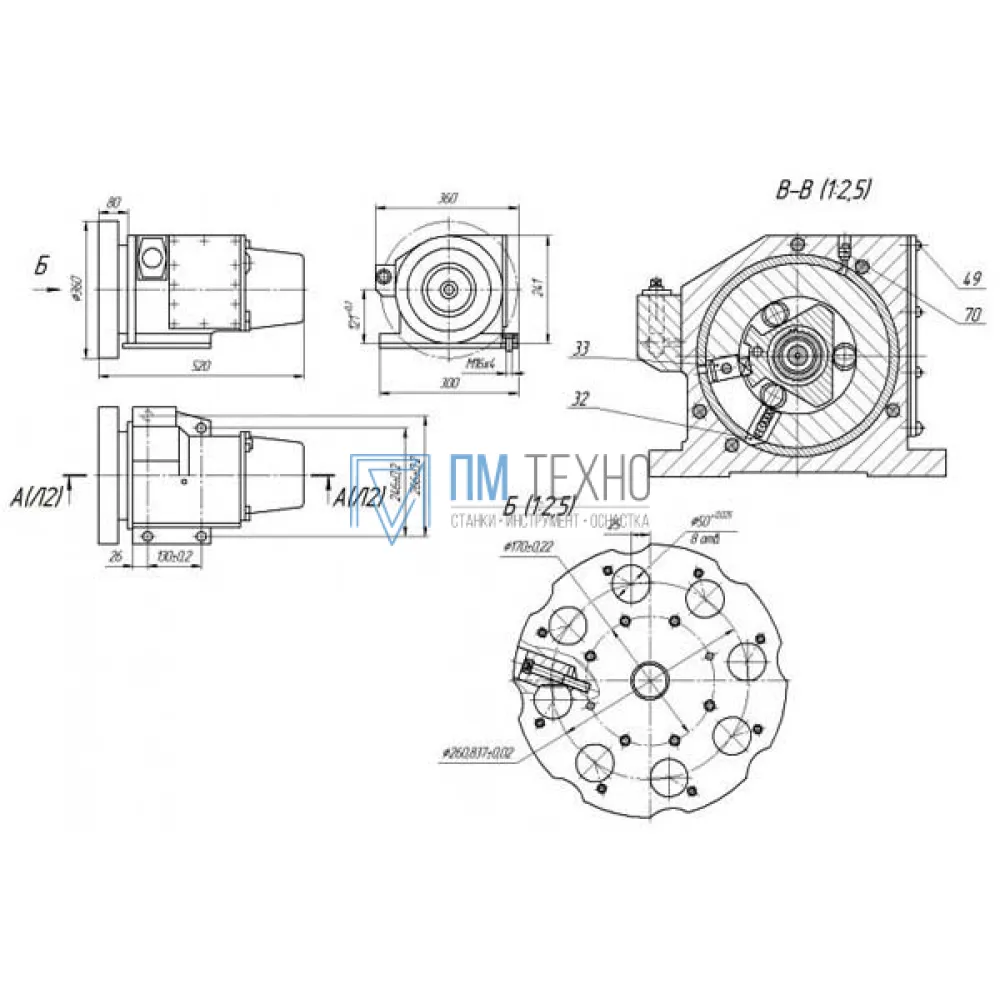

Габаритные размеры головки без инструментальных блоков, мм не более: длина |
500 335 335 |
Масса (нетто/брутто), кг, не более |
115/140 |
Направление вращения |
Одностороннее |
Посадочная поверхность для инструментального диска: диаметр, мм |
Конусная 7°7’30” Ø139,719(+0.004-0.008) |
Габаритные размеры упаковки, мм, не более |
610х400х450 |
Входит в комплект и стоимость станка
Кольцо резиновое 180-185-36-2-3 ГОСТ 9833 - 2 шт.
Поставляется по требованию заказчика за отдельную плату
УГ9326-06 |
УГ9326.0000.009 компенсатор – 1 шт. |
УГ9326.0000.010 компенсатор – 1 шт. |
291.341.121 резцедержатель с перпендикулярным пазом – 3 шт. |
291.341.221 резцедержатель с параллельным пазом – 3 шт. |
291.342.132 резцедержатель для осевого инструмента – 1 шт. |
291.342.222 резцедержатель для осевого инструмента со смещенной осью– 1 шт. |
