Запросить ТКП
Вы можете запросить счет или ТКП, выслав соответствующий запрос
Кликните на картинку для расширенного просмотра
По запросу
Минимальная сумма заказа: 2 500 руб.

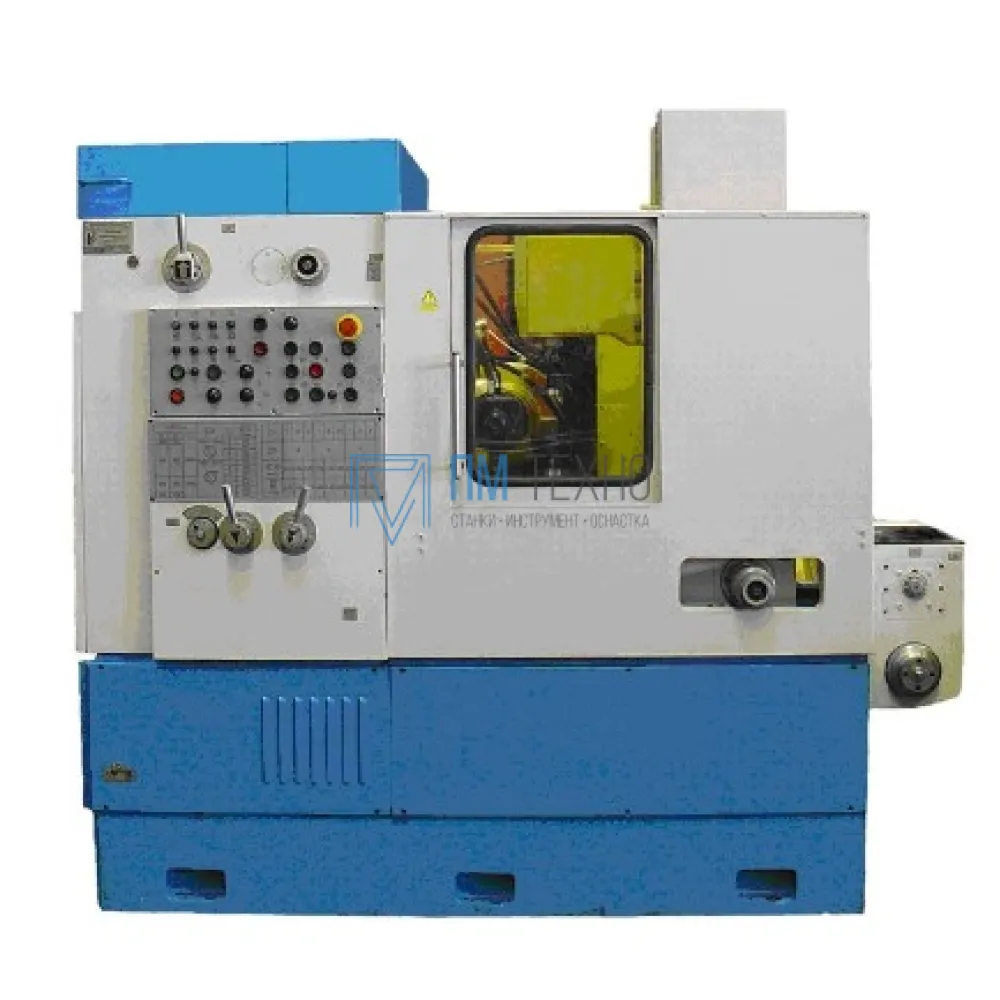

Полуавтоматический зубофрезерный станок ВСН-332CNC23 предназначен для обработки прямозубых и косозубых колёс, звёздочек, червячных колёс червячными фрезами методом обката.
Особенности:
- модель оснащена системой ЧПУ мод. Sinumerik 802D и приводами SIEMENS;
- Компоновка с вертикальной осью изделия и подвижным столом. В шпинделе стола вмонтирован гидроцилиндр зажима заготовок;
- Регулирование частоты вращения шпинделя фрезы, а также величин осевой и радиальной подачи осуществляется бесступенчато серводвигателями (в зависимости от исполнения), питаемых от частотных преобразователей;
- Высокая статическая и динамическая жесткость за счет рациональной формы направляющих стойки и каретки суппорта, увеличения жесткости основных формоопределяющих узлов;
- Для использования всей длины режущей кромки червячной фрезы предусмотрено периодическое перемещение вдоль оси (шифтинг);
- Полуавтомат имеет централизованную систему смазки.
Характеристики
Вид товара
Полуавтомат зубофрезерный
Наибольший наружный диаметр обрабатываемых зубчатых колес, мм
320
Наибольший модуль обрабатываемых зубчатых колес, мм
6
Наибольший угол наклона обрабатываемых зубчатых колес, град
+/-45
Наибольшая ширина обрабатываемого венца, мм - косозубого 30/45
150/100
Наибольшая ширина обрабатываемого венца, мм - прямозубого
220
Диаметр стола,мм
250
Наибольшие размеры устанавливаемой червячной фрезы, мм
160*140
Расстояние между осями стола и инструмента, мм
25...250
Наибольшая длина перемещения фрезы вдоль своей оси (шифтинг), мм
120
Тип суппорта фрезы
кареточный
Диапазон вертикальных подач, мм/мин
1...750
Диапазон оборотов фрезы, об/мин
1...500
Диапазон радиальных подач, мм/мин
1...600
Мощность главного привода, кВт
5,5
Суммарная мощность приводов, кВт
13,29
Количество одновременно управляемых координат
2
Количество управляемых координат
3
Габариты, вес
Габариты, мм
2680х1510х1915
Масса, кг
6500
Преимущества покупки у нас
Быстрая отгрузка с заводов изготовителей
Можно оформить заявку онлайн
В наличии и под заказ
С соответствующими сертификатами
В минимальные сроки
Доставим ваш товар в любую точку России и СНГ
Индивидуальный подход к каждому клиенту
Техническая поддержка
