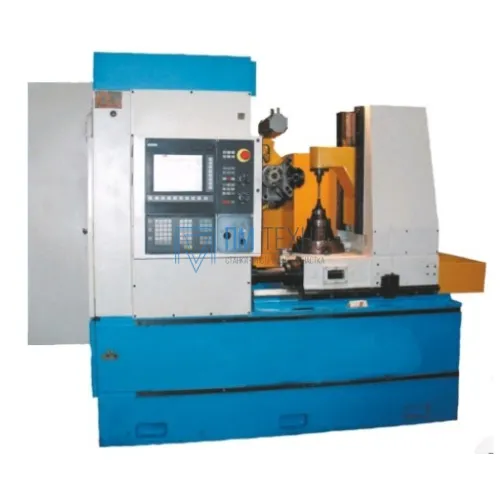

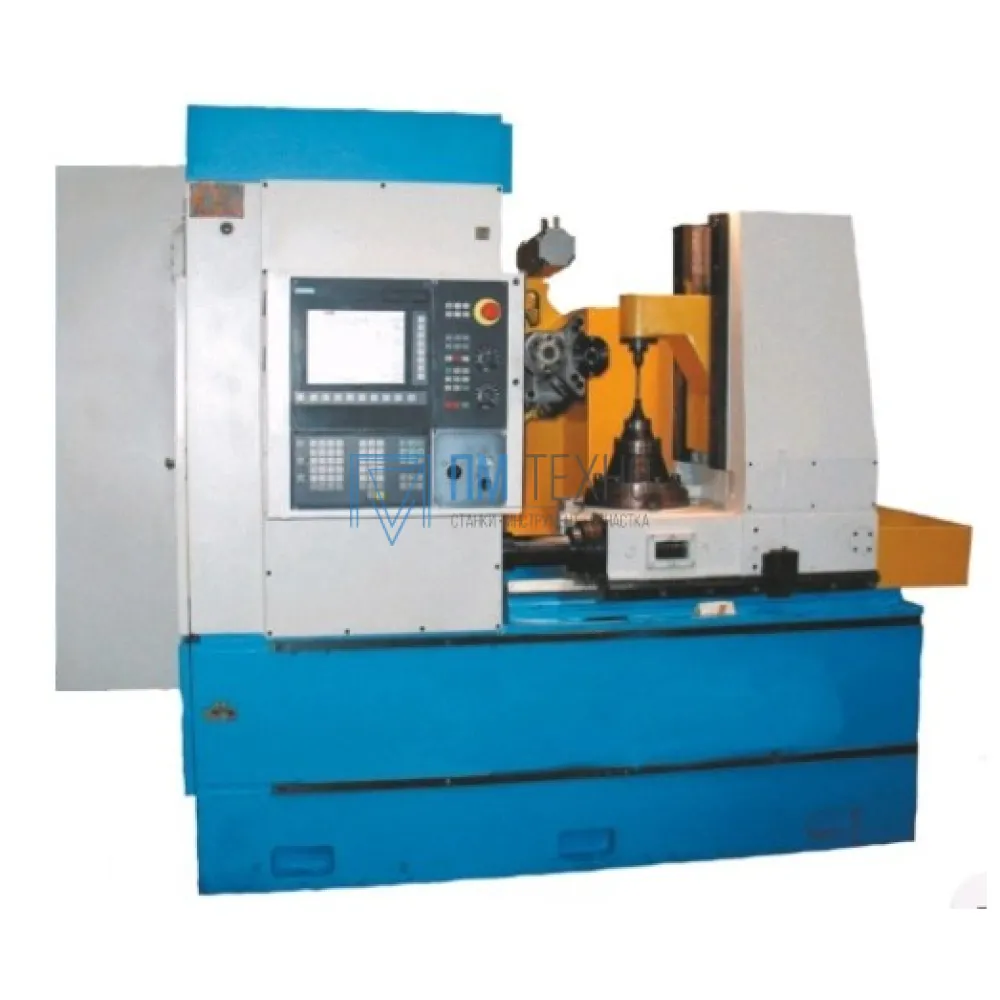

ОформитьУниверсальный зубофрезерный полуавтомат ВСН-332 CNC33
ВСН-332 C33
Полуавтоматический зубофрезерный станок ВСН-332 CNC33 с вертикальной осью изделия предназначен для обработки прямозубых и косозубых колёс, звёздочек, червячных колёс червячными фрезами методом обката. Область применения: мелкосерийное и серийное производство.
Особенности:
- Модель ВСН-332СNC2 оснащена системой ЧПУ и приводами MITSUBISHI;
- Полуавтомат имеет компоновку с вертикальной осью изделия и подвижным столом. В шпинделе стола вмонтирован гидроцилиндр зажима заготовок.
- Регулирование частоты вращения шпинделя фрезы, а также величин осевой и радиальной подачи осуществляется бесступенчато серводвигателями (в зависимости от исполнения), питаемых от частотных преобразователей.
- Высокая статическая и динамическая жесткость за счет рациональной формы направляющих стойки и каретки суппорта, увеличения жесткости основных формо-определяющих узлов.
- Для использования всей длины режущей кромки червячной фрезы предусмотрено периодическое перемещение вдоль оси (шифтинг).
- Полуавтомат имеет централизованную систему смазки.
Характеристики
- Вид товара Полуавтомат зубофрезерный
- Диаметр стола,мм 250
- Диапазон вертикальных подач, мм/мин 1...1000
- Диапазон оборотов фрезы, об/мин 50...500
- Диапазон радиальных подач, мм/мин 1...750
- Количество одновременно управляемых координат 2
- Количество управляемых координат 3
- Мощность главного привода, кВт 5,5
- Наибольшая ширина обрабатываемого венца, мм - прямозубого 220
- Наибольшие размеры устанавливаемой червячной фрезы, мм 160*140
- Наибольший модуль обрабатываемых зубчатых колес, мм 6
- Наибольший наружный диаметр обрабатываемых зубчатых колес, мм 320
- Наибольший угол наклона обрабатываемых зубчатых колес, град 45
- Расстояние между осями стола и инструмента, мм 25...250
Перемещение рабочих органов
- Наибольшая длина перемещения фрезы вдоль своей оси (шифтинг), мм 120
Габаритные размеры и масса
- Габариты, мм 2560х1470х1915
- Масса, кг 6500
0р.
- Уточняйте у менеджера
- Артикул: ВСН-332 C33
