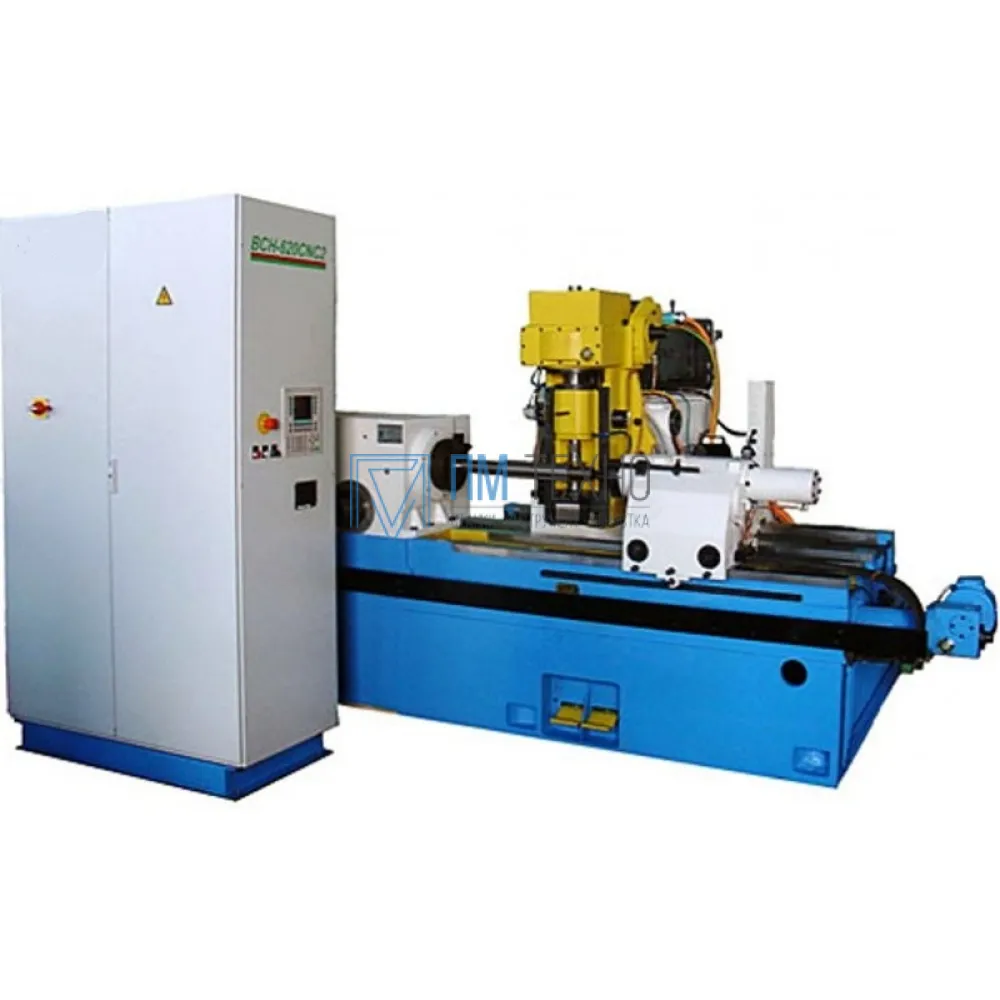

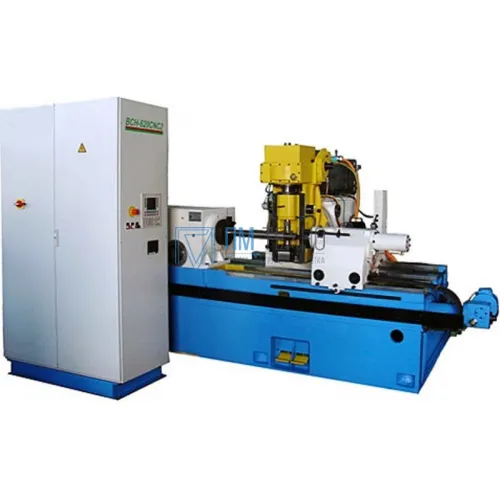

ОформитьЗубошлицефрезерный полуавтомат ВСН-620 NC22
ВСН-620 NC22
Зубошлицефрезерный полуавтомат ВСН-620 NC22 предназначен для нарезания шлицевых валов и зубчатых колёс червячными фрезами методом обката. Имеет горизонтальную компоновку, цифровую синхронную связь, привода и устройства управления фирмы SIEMENS.
Особенности:
- Заготовка зажимается в приспособлении, которое крепится к торцу шпинделя левой шпиндельной бабки и поджимается центром правой бабки.
- Червячная фреза устанавливается на оправке в суппорте, который соединен со стойкой, перемещающейся по салазкам, перпендикулярно направляющим основания в радиальном направлении (радиальная подача).
- Осевая подача фрезы осуществляется за счет перемещения салазок по плоским горизонтальным направляющим основания.
- С целью повышения стойкости червячной фрезы за счет использования режущих кромок по всей длине она периодически перемещается в осевом направлении (шифтинг).
- Синхронные электронные кинематические связи вместо механических.
- Управление с операционного пульта с визуализацией режимов и параметров.
Комплект поставки:
- Станок в сборе
- Руководство по эксплуатации (паспорт)
Характеристики
- Вид товара Зубофрезерные станки
- Высота центров над станиной, мм 300
- Диаметр обрабатываемых зубчатых колес, мм 20…200, (320**)
- Диаметр сквозного отверстия шпинделя изделия , мм 90
- Диапазон частоты вращения шпинделя червячной фрезы, мин-1 1...400
- Масса станка, кг 8000
- Модуль, мм 8, (10**)
- Мощность главного привода, кВт 18.5
- Наибольшая длина заготовки, мм 1000, (1750*), (2500*), (3000*)
- Наибольшая длинна нарезаемых шлицев, мм 820
- Наибольшая длинна червячных фрез, мм 200
- Наибольшее перемещение червячной фрезы (шифтинг), мм 100
- Наибольший диаметр червячных фрез, мм 160
- Наибольший угол наклона зубьев, град +/- 45
- Пределы рабочих осевых подач, мм/мин 1,0...700
- Пределы рабочих радиальных подач , мм/мин 1,0...500
- Скорость быстрых перемещений салазок, мм/мин 700
- Скорость быстрых перемещений стойки, мм/мин 500
- Суммарная мощность приводов, кВт 28.12
Габаритные размеры и масса
- Габариты, мм 3640х2200х2000
0р.
- Уточняйте у менеджера
- Артикул: ВСН-620 NC22
