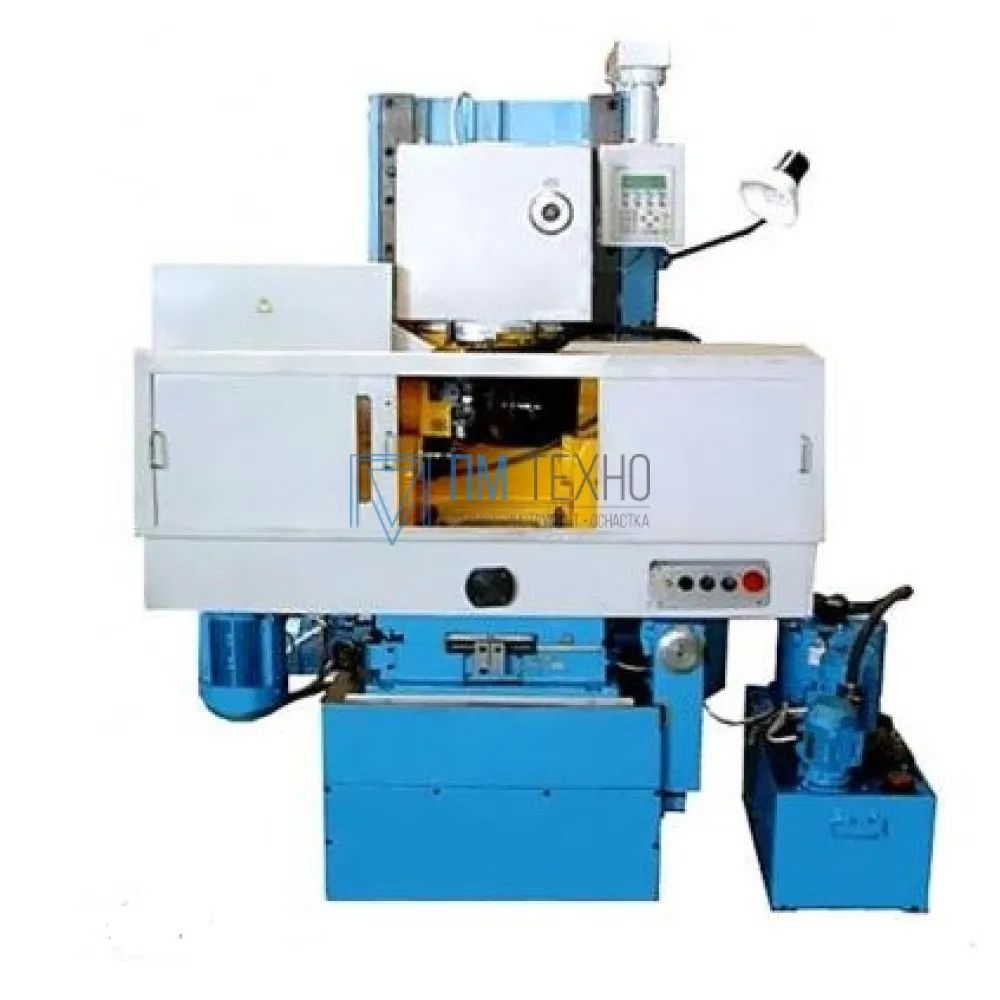

ОформитьЗубошлицефрезерный полуавтомат BCH-613 NC32
BCH-613 NC32
Полуавтомат зубошлицефрезерный BCH-613 NC32 предназначены для обработки шлицевых валов, цилиндрических прямозубых и косозубых колёс с модифицированным профилем зубьев в условиях единичного и серийного производства
Особенности конструкции зубошлицефрезерного станка модели ВСН:
- Полуавтомат выполнен с горизонтальной осью вращения.
- Изделие закрепляется в шпиндельной бабке и поджимается центром задней бабки.
- Инструмент устанавливается в шпинделе суппорта. Суппорт крепится к стойке, перемещающейся по плоским направляющим салазок в радиальном направлении изделия со скоростью радиальной подачи.
- Осевая подача фрезы осуществляется за счет перемещения салазок по плоским направляющим основания.
- Полуавтомат ВСН-613NC22 оснащен программируемыми контроллерами и приводами фирмы SIEMENS (Германия).
- Полуавтомат ВСН-613NC32 оснащен программируемыми контроллерами и приводами фирмы MITSUBISHI (Япония).
- Полуавтомат ВСН-613 CNC25 оснащен ЧПУ и приводами фирмы SIEMENS (Германия).
- Полуавтоматы имеют централизованную систему смазки.
Характеристики
- Вид товара Зубофрезерные станки
- Высота центров над станиной, мм 230
- Диаметр обрабатываемых зубчатых колес, мм 125
- Диаметр сквозного отверстия шпинделя изделия , мм 72
- Диапазон частоты вращения шпинделя червячной фрезы, мин-1 1...400
- Масса станка, кг 5000
- Модуль, мм 6
- Мощность главного привода, кВт 7,5
- Наибольшая длина заготовки, мм 710
- Наибольшая длинна нарезаемых шлицев, мм 500
- Наибольшая длинна червячных фрез, мм 145
- Наибольшее перемещение червячной фрезы (шифтинг), мм 75
- Наибольший диаметр червячных фрез, мм 160
- Наибольший угол наклона зубьев, град +/- 45
- Пределы рабочих осевых подач, мм/мин 1,0...700
- Пределы рабочих радиальных подач , мм/мин 3,0...500
- Скорость быстрых перемещений салазок, мм/мин 700
- Скорость быстрых перемещений стойки, мм/мин 500
- Суммарная мощность приводов, кВт 15,3
Габаритные размеры и масса
- Габариты, мм 2600х1910х2200
0р.
- Уточняйте у менеджера
- Артикул: BCH-613 NC32
