ОформитьПолуавтомат зубодолбёжный ВСН-123 NC 22

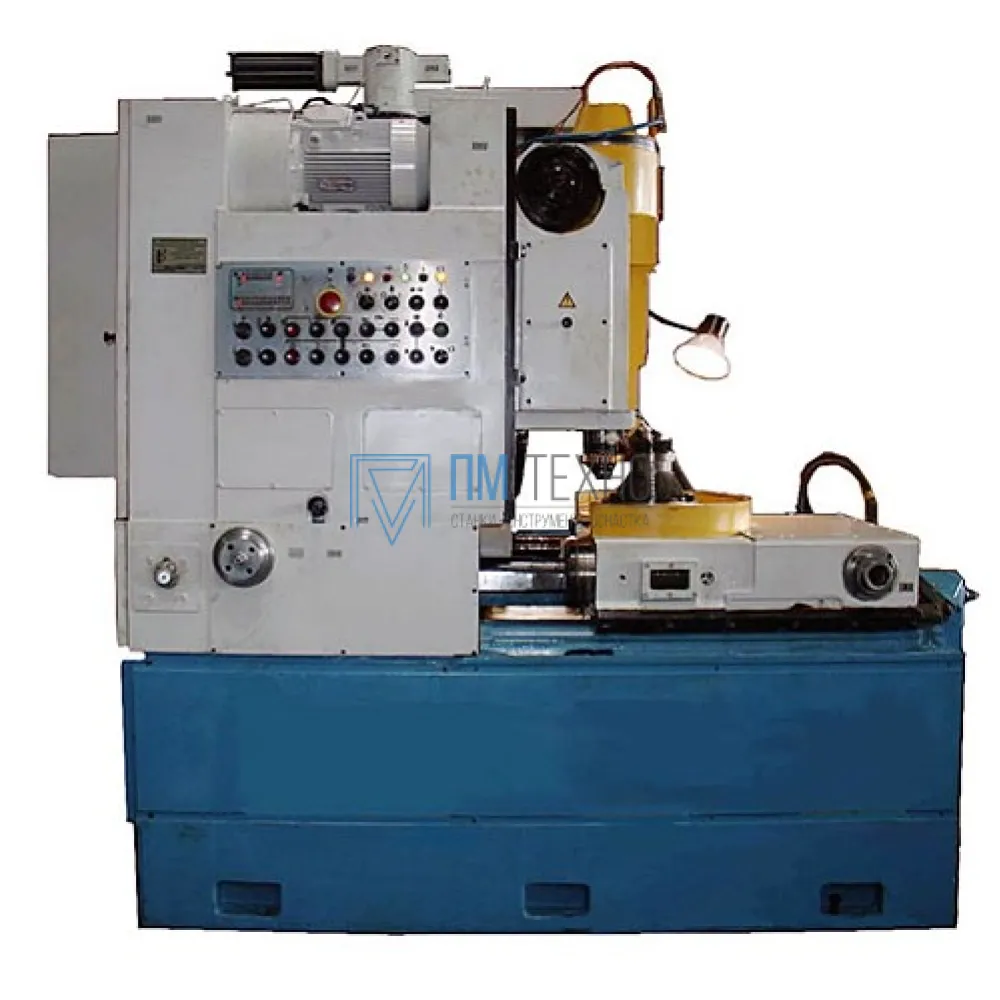

ВСН-123 NC 22
Зубодолбежные полуавтоматы отечественного производства серии ВСН-123 NC22 предназначены для нарезания прямозубых цилиндрических колёс диаметром до 250 мм с наибольшим модулем 5 мм внешнего и внутреннего зацепления дисковыми долбяками методом обката. Полуавтоматы имеют вертикальную компоновку с подвижным столом для изменения межцентрового расстояния.
Особенности конструкции полуавтоматов зубодолбежных ВСН-123 NC22
- Полуавтомат исполнения ВСН-123 NC22 оснащен программируемым контроллером с позиционными приводами, панелью оператора фирмы SIEMENS, мощность двигателя главного привода 5,5 кВт.
- На полуавтоматах ВСН-123 NC22 возможна обработка в один, два и три прохода с изменением режимов резания на каждом проходе. Обработка осуществляется по полуавтоматическому циклу.
Характеристики
- Вид товара Полуавтомат зубодолбежный
- Диаметр рабочей поверхности стола (фланца шпинделя изделия), мм 250
- Диаметр цилиндрической шейки оправки для долбяка, мм 44,45 (31,75)
- Диапазон радиальных подач, мм/мин 1...400
- Дискретность координаты X, мКм 5
- Длина регулировочного перемещения шпинделя инструмента, мм 110
- Количество управляемых координат (Х,В) 2
- Наибольшая высота венца обрабатываемых зубчатых колес, мм 60
- Наибольший диаметр обрабатываемых зубчатых колес, мм 250
- Наибольший модуль обрабатываемых зубчатых колес, мм 5
- Наибольший номинальный делительный диаметр долбяка, мм 100
- Расстояние между осями стола и инструмента, мм -60...160
- Суммарная мощность приводов, кВт 7,37
- Частота двойных ходов шпинделя инструмента в минуту 1...500
Силовые параметры
- Диапазон круговых подач, об/мин 0,01...8
Электрооборудование
- Мощность главного привода, кВт 4
Габаритные размеры и масса
- Вес нетто, кг 4500
- Габариты, мм 2500x1500x2000
0р.
- Уточняйте у менеджера
- Артикул: ВСН-123 NC 22
