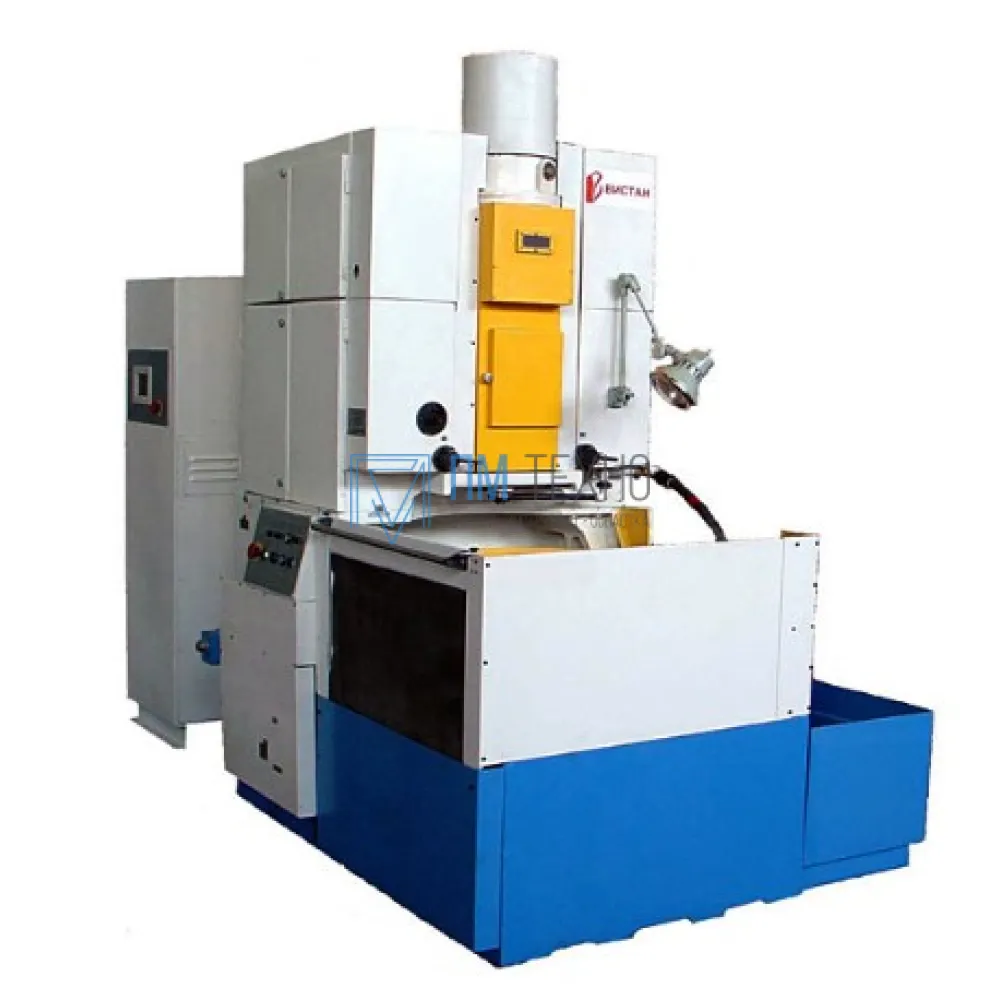

Полуавтомат зубодолбёжный ВСН-150 NC 22

Name: Полуавтомат зубодолбёжный ВСН-150 NC 22
Brand: Россия
SKU: ВСН-150 NC 22
Availability: OutOfStock

ВСН-150 NC 22

Производитель: Россия

Описание
Характеристики

Зубодолбёжные полуавтоматы серии ВСН-150 предназначены для нарезания прямозубых цилиндрических колёс внешнего и внутреннего зацепления диаметром до 500 таким инструментом как дисковый долбяк методом обката.

Последовательность обработки детали на станках ВСН-150 NC22:

подвод заготовки в зону резания на ускоренной подаче
обработка зубьев может проводиться за один или несколько проходов (черновой, получистовой, чистовой). Режимы резания при обработке детали меняются в автоматически после каждого прохода
вывод инструмента (долбяка) из зоны резания
ускоренный отвод стола в исходное положение для смены заготовки

Особенности конструкции станка ВСН-150 NC22:

Полуавтомат имеет вертикальную компоновку.
На полуавтомате возможна обработка в один, два и три прохода с изменением режимов резания на каждом проходе. Обработка осуществляется по полуав-томатическому циклу.
Управление циклом работы полуавтоматов осуществляется при помощи программируемого контроллера фирмы SIEMENS.
Для полуавтоматов ВСН-150NC2 введены дополнительно модули позиционирования в радиальном направлении, вместо механического жесткого упора.

Характеристики

Вид товара Полуавтомат зубодолбежный
Диаметр рабочей поверхности стола (фланца шпинделя изделия), мм 560
Диаметр цилиндрической шейки оправки для долбяка, мм 44,443 - 0.005
Диапазон круговых подач при диаметре долбяка ш100, мм/дв.ход 0,06...0,6
Диапазон радиальных подач, мм/мин 0,02...0,2
Наибольшая высота венца обрабатываемых зубчатых колес, мм 100
Наибольший диаметр обрабатываемых зубчатых колес, мм 500
Наибольший модуль обрабатываемых зубчатых колес, мм 8
Наибольший номинальный делительный диаметр долбяка, мм 125
Расстояние между осями стола и инструмента, мм 0...355
Частота двойных ходов шпинделя инструмента в минуту 1...560

Размерные параметры оборудования

Расстояние от стола до торца шпинделя инструмента, мм 120...270

Перемещение рабочих органов

Наибольший ход шпинделя инструмента, мм 125

Электрооборудование

Мощность главного привода, кВт 15

Габаритные размеры и масса

Вес нетто, кг 7500
Габариты, мм 2600x2100x2510
