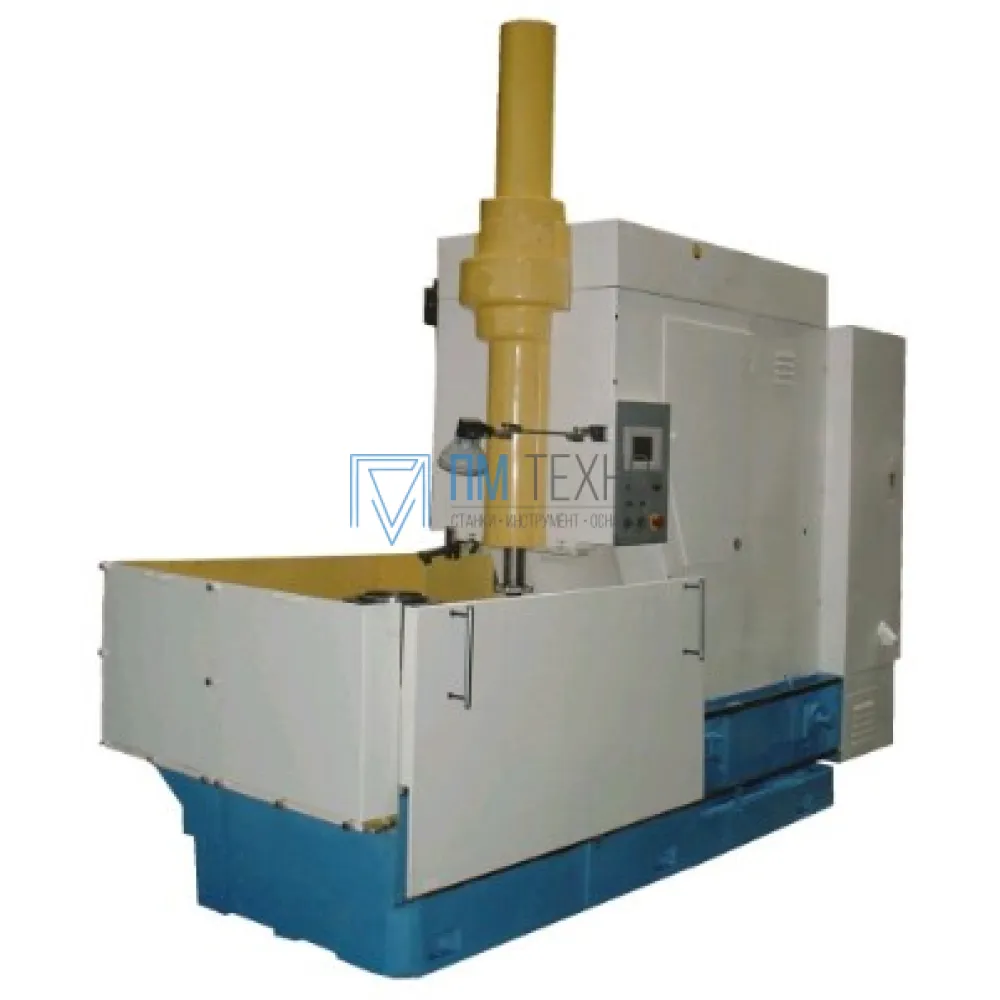

ОформитьПолуавтомат зубодолбёжный ВСН-180 CNC22
Зубодолбёжные полуавтоматы серии ВСН-180 предназначены для нарезания прямозубых цилиндрических колёс внешнего и внутреннего зацепления диаметром до 800 мм таким инструментом, как дисковый долбяк методом обката.
Последовательность обработки детали на станках ВСН-180 CNC22:
• подвод заготовки в зону резания на ускоренной подаче
• обработка зубьев может проводиться за один или несколько проходов (черновой, получистовой, чистовой). Режимы резания при обработке детали меняются в автоматически после каждого прохода
• вывод инструмента (долбяка) из зоны резания
• ускоренный отвод стола в исходное положение для смены заготовки
Особенности конструкции станка ВСН-180 CNC22:
• Полуавтомат имеет вертикальную компоновку.
• На полуавтомате возможна обработка в один, два и три прохода с изменением режимов резания на каждом проходе. Обработка осуществляется по полуав-томатическому циклу.
• Управление циклом работы полуавтоматов осуществляется при помощи программируемого контроллера фирмы SIEMENS.
• Для полуавтоматов ВСН-180NC22 введены дополнительно модули позиционирования в радиальном направлении, вместо механического жесткого упора.
Характеристики
- Вид товара Полуавтомат зубодолбежный
- Диаметр рабочей поверхности стола (фланца шпинделя изделия), мм 800
- Диаметр цилиндрической шейки оправки для долбяка, мм 44,443 - 0.005
- Диапазон круговых подач при диаметре долбяка ш100, мм/дв.ход 0,1...1,5
- Диапазон радиальных подач, мм/мин 0,01...0,5
- Наибольшая высота венца обрабатываемых зубчатых колес, мм 160
- Наибольший диаметр обрабатываемых зубчатых колес, мм 800
- Наибольший модуль обрабатываемых зубчатых колес, мм 12
- Наибольший номинальный делительный диаметр долбяка, мм 200
- Расстояние между осями стола и инструмента, мм 0...700
- Частота двойных ходов шпинделя инструмента в минуту 1...240
Размерные параметры оборудования
- Расстояние от стола до торца шпинделя инструмента, мм 155...355
Перемещение рабочих органов
- Наибольший ход шпинделя инструмента, мм 200
Электрооборудование
- Мощность главного привода, кВт 15
Габаритные размеры и масса
- Вес нетто, кг 10000
- Габариты, мм 3750x1500x3300
- Уточняйте у менеджера
- Артикул: ВСН-180 CNC22
