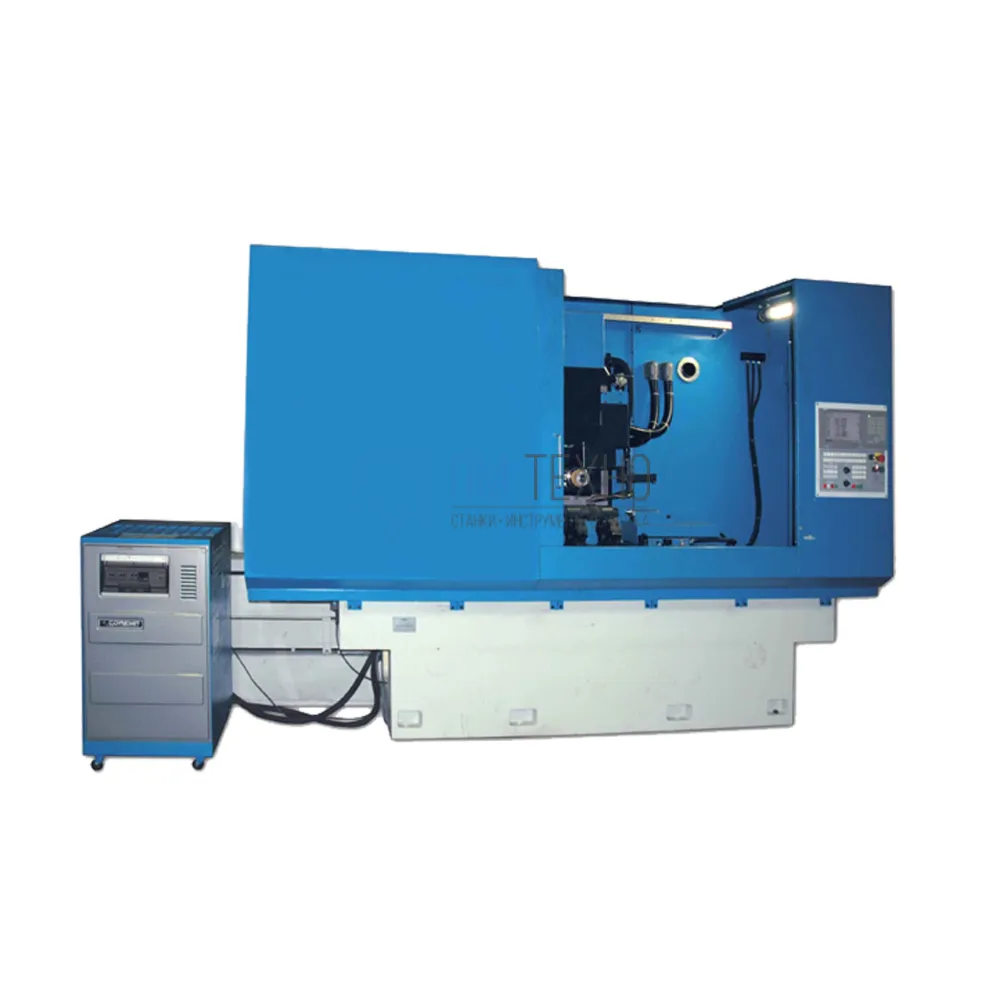

Станок с ЧПУ для протяжек ОШЗ-780Ф4 исп. 02 (РМЦ-1800, Ф-250)

ОШЗ-780Ф4 исп. 02

Описание
Характеристики

Полуавтомат с ЧПУ для протяжек изготавливается по техническому заданию Заказчика. Полуавтомат предназначен для заточки, формирования профиля и стружечных канавок на плоских и круглых протяжках. Обработка поверхностей протяжек может быть осуществлена абразивными или эльборовыми кругами в зависимости от осуществляемой операции. Для обеспечения высоких качественных показателей обрабатываемых поверхностей протяжек шлифование осуществляется с применением СОЖ,
Конструктивные особенности полуавтомата в сочетании с программным обеспечением позволяют выполнять следующие основные технологические переходы:

привязка обрабатываемой протяжки кстаночной системе координат полуавтомата;
привязка шлифовального круга к станочной системе координат полуавтомата;
фасонная правка шлифовального круга;
формирование стружечных канавок на круглыхи плоских протяжках;
формирование профиля накруглых и плоских протяжах;
заточка передних поверхностей круглых и плоских протяжек;
заточка задних поверхностей плоских протяжек.

Обработка поверхностей осуществляется шлифовальными кругами различного профиля с ручной сменой их на полуавтомате.

ОСОБЕННОСТИ КОНСТРУКЦИИ

Конструкция станка имеет высокую жесткость, что обеспечивает качественную и производительную обработку шлицевых поверхностей.
В станке применены высококачественные комплектующие.
Система ЧПУ станка Sinumerik 840Dsl фирмы Siemens имеет специальное программно-математическое обеспечение и комплект программ для обработки шлицевых поверхностей и профильных пазов.

Характеристики

Вид товара Плоскошлифовальные станки
Напряжение питания, В 380
Поперечное перемещение стола, мм 320
Продольное перемещение стола, мм 2000
Расстояние между центрами, мм 1800
Частота вращения круга, мин -1 0…24000
Шероховатость поверхности, полученная на образце изделия, Ra 0,8

Обрабатываемая деталь

Диаметр шлифования, мм 250
Максимальный вес заготовки, кг 200

Перемещение рабочих органов

Вертикальное перемещение стола, мм 320

Габаритные размеры и масса

Габариты, мм 5310х4500х2650
Масса, кг 7050

Уточняйте у менеджера
Код товара: ОШЗ-780Ф4 исп. 02
Артикул: ОШЗ-780Ф4 исп. 02
