ОформитьСтанок абразивно-отрезной маятниковый СОМ-400И (3 кВт)
Назначение.
Станок отрезной маятниковый модели СОМ – 400И предназначен для резки труб, арматуры, металлопроката и материалов аналогичных физических свойств, с помощью абразивных армированных кругов, изготовленных по ГОСТ 21963-82, в условиях монтажных площадок и производственных баз. Отличительно особенностью станка СОМ-400И от других модификаций является наличие горизонтального трубоприжима, а так же двигателя, мощностью 3 кВт.

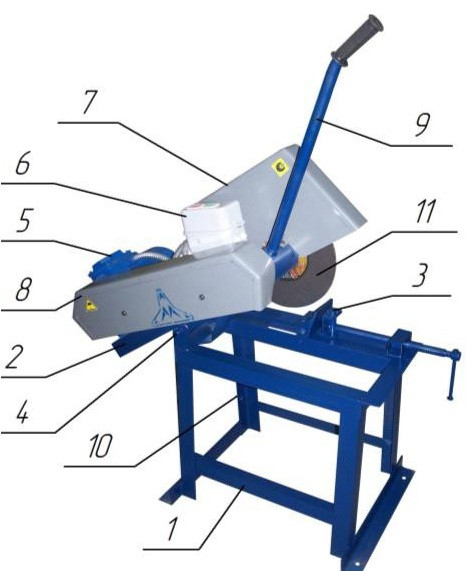

Особенности конструкции.
- Основанием станка СОМ-400И является жесткая рама (1);
- На основании смонтирована ось (4) маятникового узла (2);
- Для надежной фиксации заготовки, на столе установлен горизонтальный трубоприжим (3);
- На маятниковом узле смонтирован двигатель 3 кВт (5), пускатель (6) , кожух отрезного круга (7), кожух ремня (8);
- На раме имеется болт заземления (10).
- На станке СОМ-400И, в отличии от станка СОМ-400Б, отсутствуют: Стол (13), Скобы для строповки (12) и упор (14).
Общая компоновка станка СОМ-400И.
|
|
Принцип работы на станке.
Перед работой на станке СОМ-400И необходимо убедится надежности монтажа станка на фундаменте и подкючении к сети.

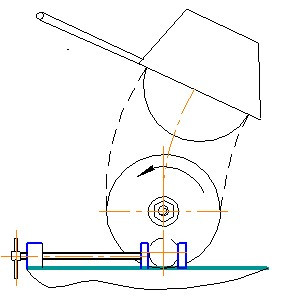

Для осуществления реза на станке, необходимо закрепить заготовку в трубоприжиме (3), при этом ось центра абразивного круга по вертикали должна совподать с осью обрабатываемой детали, как указано на схеме.
Работа на абразивно-отрезных станках типа СОМ-400.
Настройка горизонтального трубоприжима на станках СОМ-400И.
Характеристики
- Высота, мм 1500
- Длина, мм 1000
- Макс. размер квадратного профиля, 90°, мм 100 x 100
- Макс. размер прутка, 90°, мм ø 45
- Макс. размер прямоугольного профиля, 90°, мм 100 x 60
- Макс. размер уголка, 90°, мм 90 × 90
- Максимальный размер трубы, 90°, мм ø 100
- Максимальный размер швеллера, мм 120
- Мощность электродвигателя, кВт 3
- Привод Электрический
- Размер отрезного круга, мм 300-400 х 3-4 х 32
- Ток питающей сети переменный трехфазный 50 Гц 380 В
- Угол поворота трубоприжима, град 0-45
- Частота вращения ротора, об/мин 3000
- Частота вращения шпинделя, об/мин. 3500
- Ширина, мм 500
Габаритные размеры и масса
- Масса, кг 70
Дополнительная комплектация
- 1) Станок в сборе;
- 2) Горизонтальные тиски (трубоприжим)
- 3) Техническая документация
- Уточняйте у менеджера
- Артикул: МЕ_СОМ-400И
