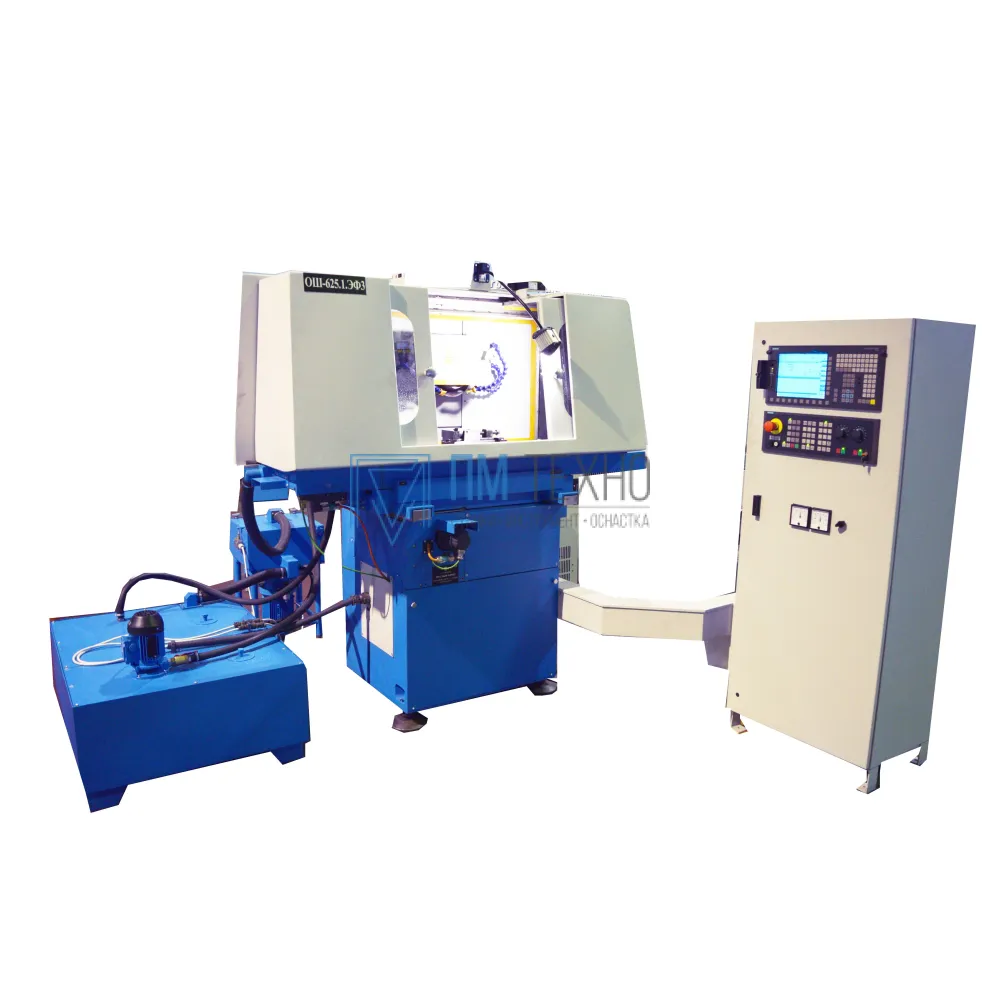

Станок для алмазно-электрохимического шлифования с ЧПУ ОШ-625.1.ЭФ3 (стол 200x630)

Полуавтомат  для алмазно-электрохимического шлифования с ЧПУ модели ОШ-625.1.ЭФ3 предназначен для электрохимического шлифования алмазным кругом плоскопрофильных поверхностей и щелевых пазов на деталях из труднообрабатываемы материалов: твердого сплава, жаропрочных сплавов и сталей на хромоникелевой основе, титановых сплавов и др.

На полуавтомате осуществляется обработка поверхностей по целому, со съемом всего припуска. Прменение источника технологического тока позволяет осуществить процесс электрохичисекого шлифования, который включает в себя анодное растворение металла и алмазное шлифование. Обработка осуществляется алмазным токопроводящим кругом с применением электролита и подачей потенциала "+" и "-" на обрабатываемую деталь и круг. Возможна обработка наклонных и криволинейных поверхностей и пазов.

ОСОБЕННОСТИ КОНСТРУКЦИИ

• Защита зоны резания кабинетного типа.
• Очистка электролита от взвешенных частиц обработки при помощи центрифуги.
• Отсутствие износа алмазного круга за счет электро­химического процесса в зоне обработки.
• Перемещение рабочих органов на роликовых опорах посредством шариковинтовых пар качения.
• Линейная и круговая интерполяция по координатам X, Y и Z.
• Преобразователи линейного перемещения – СКБ ИС, FAGOR.
• Привода – SINAMICS.
• Подшипники шлифголовки FAG, IBC.
• Система ЧПУ SINUMERIK 828 D
