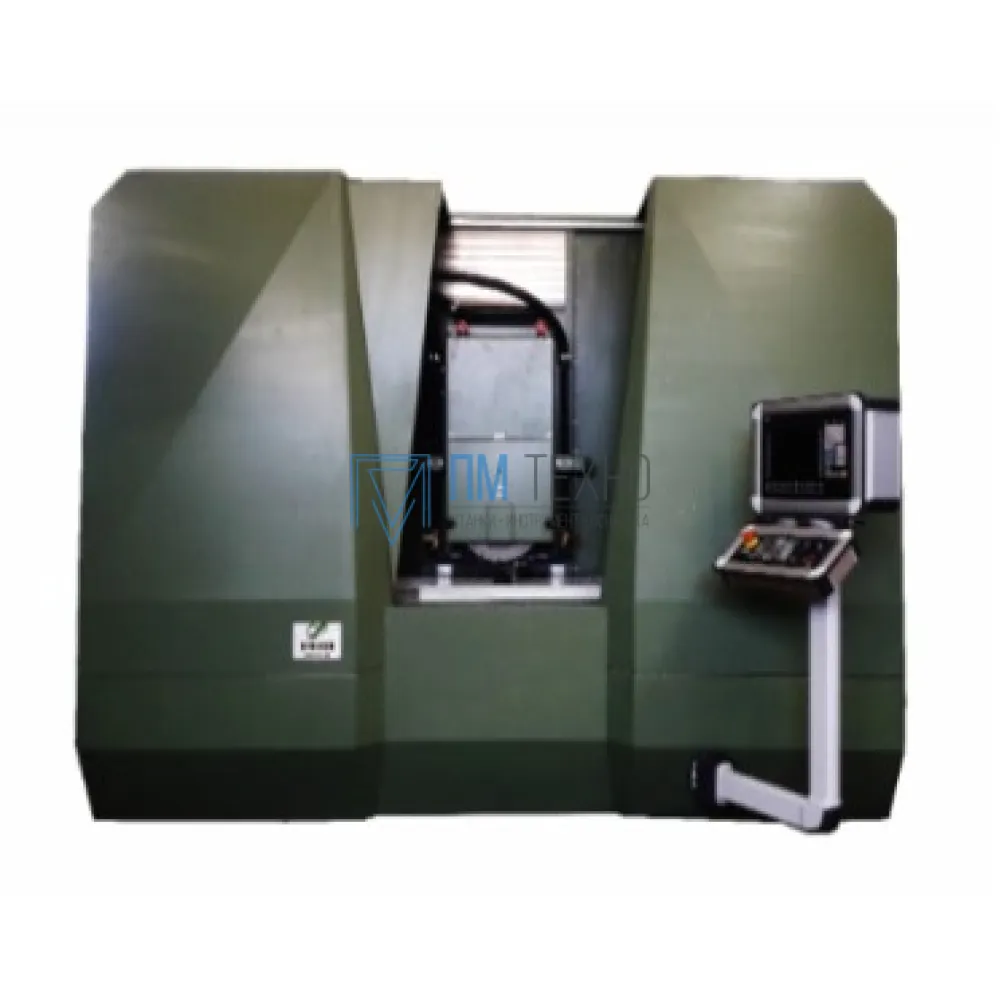

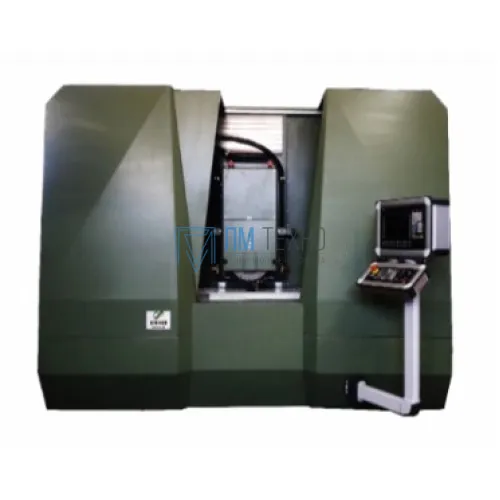

Станок глубинного шлифования с ЧПУ ЛШ220

Name: Станок глубинного шлифования с ЧПУ ЛШ220
Brand: Россия
SKU: МВ_ЛШ220
Availability: OutOfStock

МВ_ЛШ220

Производитель: Россия

Описание
Характеристики

Станок глубинного шлифования с ЧПУ модели ЛШ220 предназначается для размерного обрабатывания пазов, а также профильных поверхностей разнообразных деталей с применением метода глубинной шлифовки.

Особенности:

высокая степень жесткости и мощности;
наличие устройства ЧПУ (Siemens 840dsl.), посредством которого осуществляется управление;
позиционирование по 3-м осям;
периодическая правка от стола;
шлифование деталей с возможностью выхода на заданный размер, учитывая степень изношенности шлифовального круга;
наличие комплектующих изделий для электрического оборудования от ведущих мировых компаний-изготовителей: DeltaElectronics, MITSUBISHI и СКБиС.

Плоскопрофилешлифовальный станок с ЧПУ ЛШ220 оснащается прямоугольным столом и горизонтальным шпинделем. Данная модель целенаправленно создавалась для применения в технологии обрабатывания турбинных лопаток (для размерного шлифования паза турбинной лопатки). Благодаря демонстрируемой высокой точности и надежности станок получил широкое распространение на авиапромышленных предприятиях.

Комплектация:

Комплект электрооборудования
Агрегат СОЖ
Холодильник СОЖ
Механизм непрерывной правки
Ограждение стола
Оправка для балансировки шлифовального круга
Руководство по эксплуатации

Характеристики

Вид товара Плоскошлифовальные станки
Диаметр шлифовального круга, мм 340 наименьший изношенного
Дискретность задания перемещений, мкм 400 - шлифовальной бабки 840 - стола 400 - стойки 120 - ролика механизма непрерывной правки
Размер стола, мм 800х400
Расстояние ось шпинделя-стол, мм 210....610
Ролик для правки (DxHxd), мм (120..160х90х52)
Суммарная мощность приводов, кВт 62
Частота вращения шпинделя, об/мин. 600..2000
Шероховатость поверхности, полученная на образце изделия, Ra 0,63
Шлифовальный круг 500х80х203 по ГОСТ Р 52781-2007

Обрабатываемая деталь

Максимальный вес заготовки, кг 500
Размеры обрабатываемых деталей, мм 800х400х360

Управление

Количество управляемых осей координат 4

Электрооборудование

Мощность главного привода, кВт 30

Габаритные размеры и масса

Габариты, мм 4400х3450х2785
Масса, кг 6700
