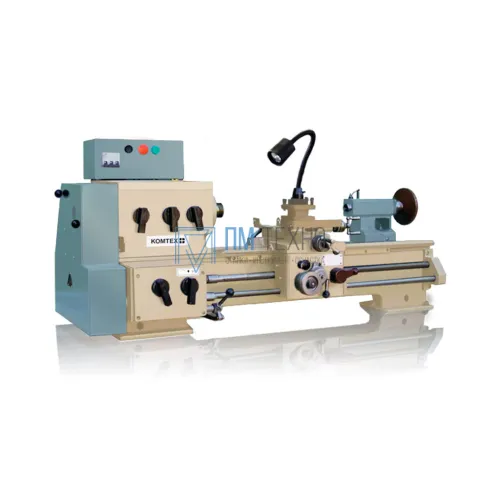

ОформитьСтанок токарно-винторезный ТВ-9
Станок универсальный токарно-винторезный ТВ-9 предназначен для выполнения всех видов токарных работ в центрах, в патроне, в цанге и для нарезания резьб. Станок обеспечивает высокое качество обработанных поверхностей по форме и шероховатости.
Рациональная компоновка станка, высокая надежность его узлов, оптимальное расположение органов управления делает станок удобным в эксплуатации и обслуживании. В опорах шпинделя установлены прецизионные радиально-упорные шарикоподшипники, что в сочетании с жесткой конструкцией основных узлов обеспечивает высокую точность обработки.
Станок соответствует классу точности Н.
Оптимальное соотношение массы, жесткости конструкции, и мощности на шпинделе позволяют уверенно обрабатывать детали весом до 10 кг при длине до 500 мм. При этом съем металла за один проход может составлять до 3 мм., на диаметр.
Вес станка позволяет установку на подставку, верстак, либо рабочий стол.
Улучшенные характеристики модели ТВ-9 расширили область применения станка. Помимо образовательных учреждений его охотно приобретают предприятия Министерства обороны РФ, специализирующиеся на выпуске передвижных ремонтных мастерских. В 2004 г. ТВ-9 успешно прошел испытания в лабораториях 21 НИИИ Минобороны РФ и таким образом относится к продукции двойного назначения.
Характеристики
- Вид товара Настольные токарные станки
- Высота наибольшего сечения державки резца, мм 16
- Значение продольных рабочих подач суппорта, мм/об 0,1; 0,12; 0,16; 0,20; 0,24; 0,32
- Значение шага обрабатываемых метрических резьб, мм 0,8; 1.0; 1.25; 1.5; 2.0; 2,5
- Наибольшая длина обрабатываемого изделия в патроне, мм 500
- Поперечное перемещение на одно деление лимба, мм 0,025
- Пределы частот вращения шпинделя, мин-1 об/мин 60/105/185/315/555/975/1000
- Продольное перемещение на одно деление лимба, мм 0,25
- Расстояние между центрами, мм 525
- Центр в шпинделе, Морзе 3
- Центр пиноли в задней бабке Морзе 2
- Число ступеней частот вращения шпинделя 6
- Ширина наибольшего сечения державки резца, мм 16
Обрабатываемая деталь
- Диаметр обточки над станиной, мм 220
- Наибольший диаметр заготовки, устанавливаемый над суппортом, мм 100
Шпиндель
- Диаметр отверстия шпинделя, мм 18
Перемещение рабочих органов
- Значение продольных рабочих подач суппорта, мм — 0,1; 0,12; 0,16; 0,20; 0,24; 0,32
Электрооборудование
- Мощность главного привода, кВт 1,1
Габаритные размеры и масса
- Габариты, мм 620х730х1405
- Масса, кг 230
- Уточняйте у менеджера
- Артикул: ТВ-9
