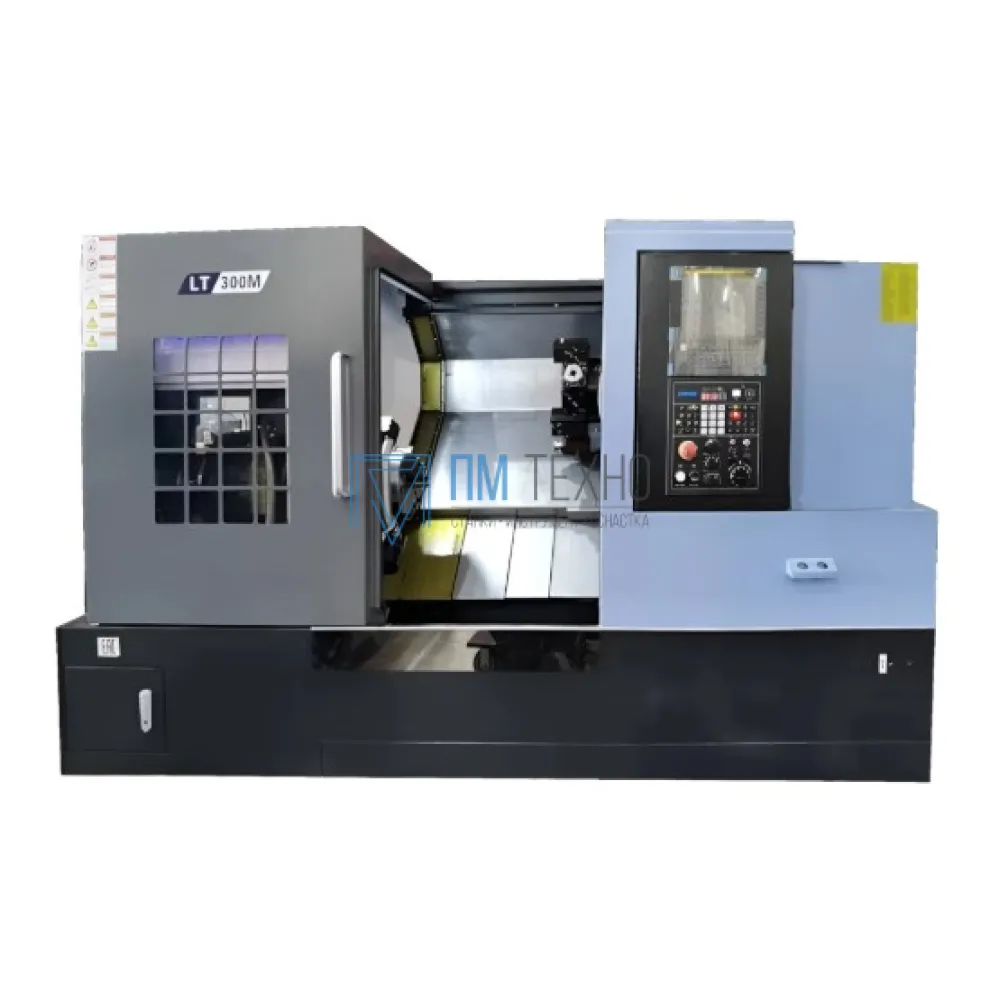

ОформитьТокарный обрабатывающий центр с ЧПУ на наклонной станине LT-300М
Токарный обрабатывающий центр с ЧПУ на наклонной станине модели LT-300М производится в Китае известной компанией USWHEELER.
Он предназначен для выполнения широкого спектра операций:
- наружного и внутреннего точения тел вращения,
- точения конусов,
- сверления и растачивания отверстий,
- нарезания различных видов резьб,
- обработки пазов и других операций.
Структура токарного обрабатывающего центраLT-300M отлита из высококачественного серого чугуна сорта HT300 и имеет жесткую конструкцию, рассчитанную по методу конечных элементов (FEA), что гарантирует отсутствие вибраций и сохранение высокой точности обработки в течении длительного срока службы. Цельнолитая конструкция станины с ребрами жесткости имеет угол наклона 45º, что облегчает сход стружки в автоматический транспортер и вынос ее из зоны обработки.
Сравнительно большие диаметры обрабатываемых заготовок позволяют с успехом применять данный токарный станок во многих отраслях промышленности.
Характеристики
- Вид товара Вертикальный обрабатывающий центр
- Время смены инструмента, сек 0,6
- Крепление инструмента BMT55-ER25
- Мощность, кВА 30
Инструмент
- Количество инструментальных гнезд, шт. 12
- Максимальное сечение устанавливаемого токарного резца, мм 25х25
- Мощность сервомотора привода инструмента, кВт 2,7
- Тип револьверной головки с приводным инструментом и гидравлическим зажимом инструмента
- Частота вращения приводного инструмента, об/мин 4000
Обрабатываемая деталь
- Макс. длина заготовки, мм 550
Размерные параметры оборудования
- Наибольший диаметр заготовки, устанавливаемый над станиной, мм 560
- Наибольший диаметр обрабатываемой заготовки, мм 400
- Наибольший рекомендуемый диаметр точения, мм 260
- Расстояние от оси центров до поверхности пола, мм 1050
Силовые параметры
- Макс. крутящий момент на шпинделе, Нм 472
Шпиндель
- Внутренний диаметр цилиндрического отверстия в шпинделе, мм 87
- Диаметр обрабатываемого прутка, мм 74
- Диаметр устанавливаемого 3-х кулачкового токарного патрона 10”
- Диаметр шпиндельных подшипников, мм 130
- Конец шпинделя по стандарту ISO 702/1 A2-8
- Максимальная частота вращения шпинделя, об/мин 3000
- Тип токарного патрона гидравлический с проходным отверстием
Перемещение рабочих органов
- Наибольший ход по оси Z, мм 600
- Наибольший ход по оси Х, мм 220
- Пределы рабочих подач суппорта, мм/мин 1-10000
- Ускоренные подачи по осям Z/X, м/мин 30/24
Точностные параметры
- Диаметр/шаг ШВП оси Z, мм 40/10
- Диаметр/шаг ШВП оси Х, мм 32/10
- Класс точности станка по ГОСТ 8-82 / ГОСТ 18097-93 (DIN) П (DIN 8605)
- Мин. дискретность задания/отработки лин. перемещ. по X и Z, мм 0.001
- Точность позиционирования по осям Z/X, мм 0.005
Электрооборудование
- Мощность серводвигателя главного привода, кВт 15/18,5
Габаритные размеры и масса
- Габариты, мм 3010 х 2500 х 1900
- Масса, кг 4000
- Уточняйте у менеджера
- Артикул: LT-300М
