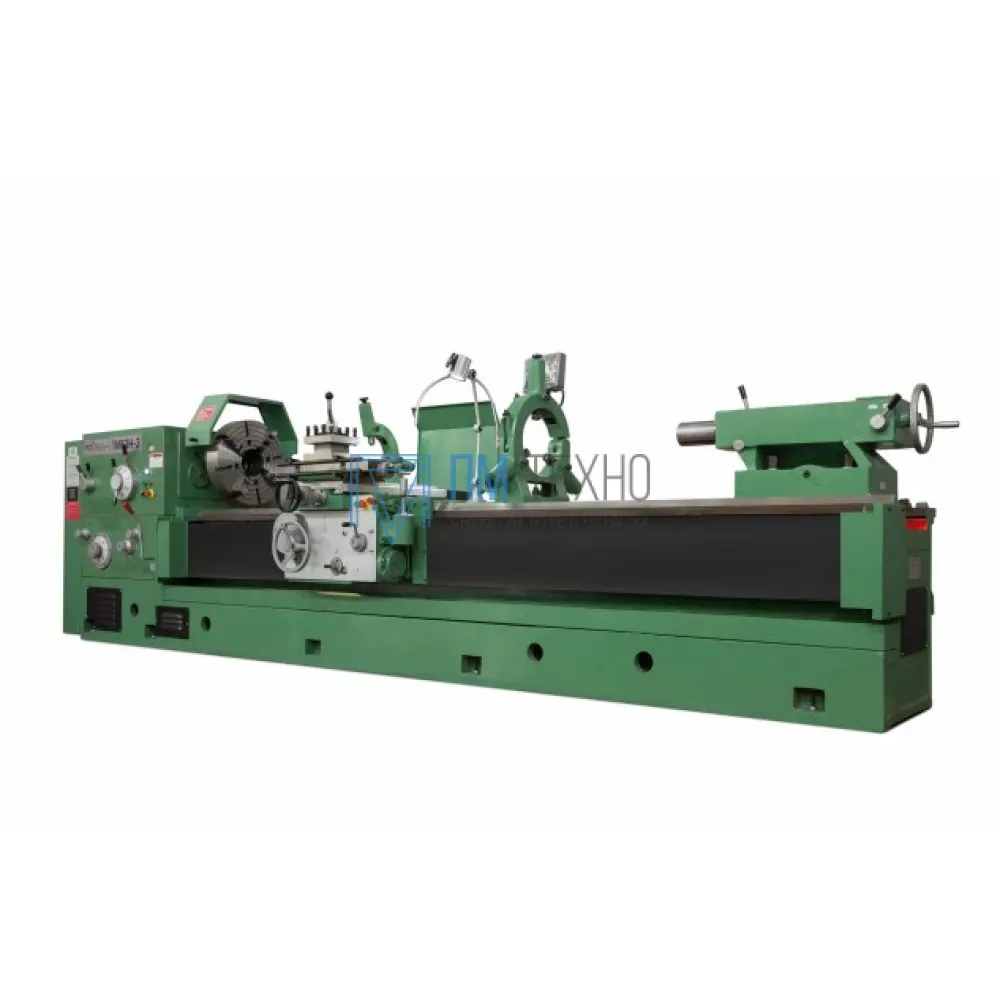

ОформитьТокарно-винторезный станок 16К40/16Р40
Универсальный токарно-винторезный станок 16К40/16Р40 горизонтальной компоновки предназначен для токарной обработки заготовок (тел вращения) из чугуна, стали и цветных металлов длиной 1000-10000 мм, а также для нарезания различных видов резьб:
Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Особенности конструкции
- Основание, станина, корпус шпиндельной бабки станка, коробка скоростей, фартук изготовлены из высококачественного чугуна и отлиты по технологии литья в холодно-твердеющие смеси (ХТС), что позволяет получить отличное качество поверхности и полностью исключить наличие внутренних пустот;
- Направляющие станины отшлифованы и закалены до твёрдости HRC 50-55
- Частота обратного вращения шпинделя в 1,3 раза выше чем прямого, что сокращает время обработки резьб;
- Шпиндельный узел станка изготовлен с использованием высокоточных подшипников. Все зубчатые колеса в передней бабке закалены и отшлифованы. Шпиндель равномерно вращается вплоть до самых максимальных оборотов.
- Механизированная подача верхних резцовых салазок позволяет нарезать длинные конусы.
- Точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
- Коробка подач обладает высокой жесткостью кинематической цепи;
- Все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
- Ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
Характеристики
- Вид товара Токарно-винторезные станки
Размерные параметры оборудования
- Длина изделия, устанавливаемого в центрах, мм 750 / 1250 / 1750 / 2750 / 3750 / 4750 / 5750 / 7750 / 9750
- Макс. диам. заготовки, уст. над выемкой в станине, мм (опция) 1000
- Максимальный вес заготовки, устанавливаемой в центрах, кг 4000
- Минимальная твердость направляющих станины HRC 52
- Наибольший диаметр заготовки, устанавливаемый над станиной, мм 800
- Наибольший диаметр заготовки, устанавливаемый над суппортом, мм 480
- Наибольшее перемещение резцовых салазок, мм 170
Силовые параметры
- Ширина станины, мм 600
Шпиндель
- Внутренний конус в шпинделе передней бабки шпиндельной 1:20 /Метрич. 120
- Диаметр цилиндрического отверстия в шпинделе передней бабки, мм 105
- Количество ступеней частот вращения 18
- Пределы частот вращения шпинделя, об/мин 5,5 -730
Диапазоны подач и нарезанее резьб
- Пределы рабочих поперечных подач суппорта, мм/об (кол-во подач) 0,05-12,15
- Пределы шагов обраб. дюймовых резьб, число ниток/дюйм (кол-во) (26) 14-1
- Пределы шагов обраб. модульных резьб, модуль (кол-во) (53) 0,5-120
- Пределы шагов обраб. питчевы резьб, питч диаметральный (кол-во) (24) 28 - 1
- Пределы шагов обрабатываемых метрических резьб, мм (кол-во) (52) 1-240

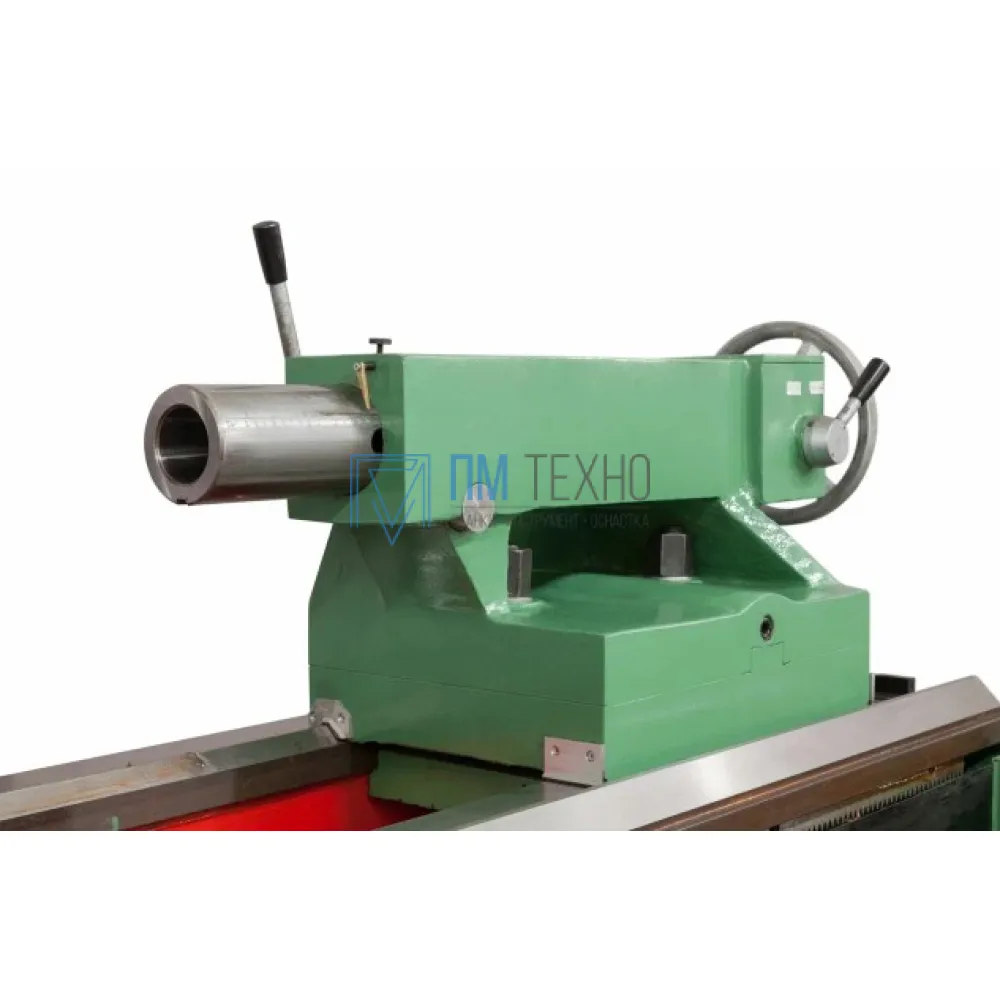

Задняя бабка и пиноль
- Внутренний конус в пиноли задней бабки КМ6
- Диаметр пиноли задней бабки, мм 100
Точностные параметры
- Класс точности станка по ГОСТ 8-82 / ГОСТ 18097-93 (DIN) Н
Электрооборудование
- Мощность двигателя насоса СОЖ, кВт 0,09
Прочие параметры и особенности
- Максимальный уровень шума, dB 85
Габаритные размеры и масса
- Габариты, мм 3000 / 3500 / 4000 / 5000 / 6000 / 7000 / 8000 / 10000 / 12000 x 1370 x 1750
- Масса, кг 4450 / 5200 /5600 / 6100 / 6400 / 7200 / 8000 / 9300 /13300
- Уточняйте у менеджера
- Артикул: 16Р40
