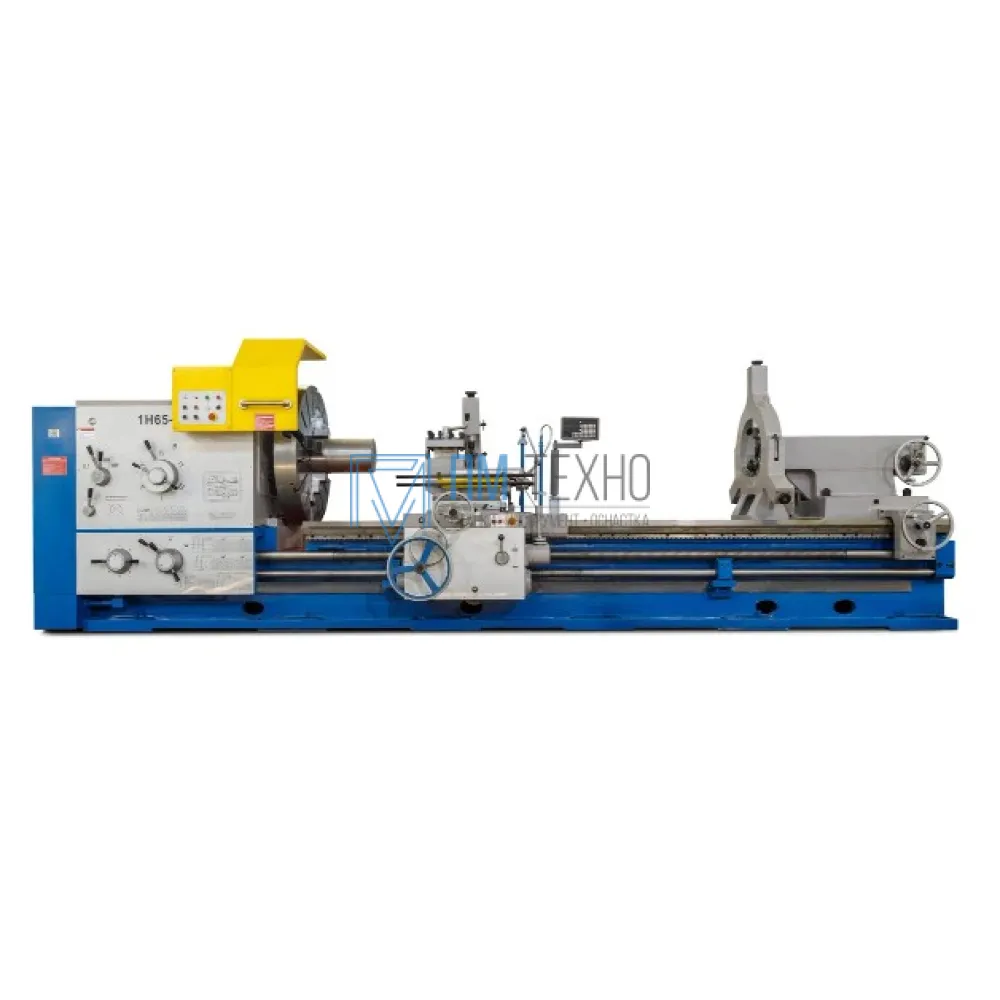

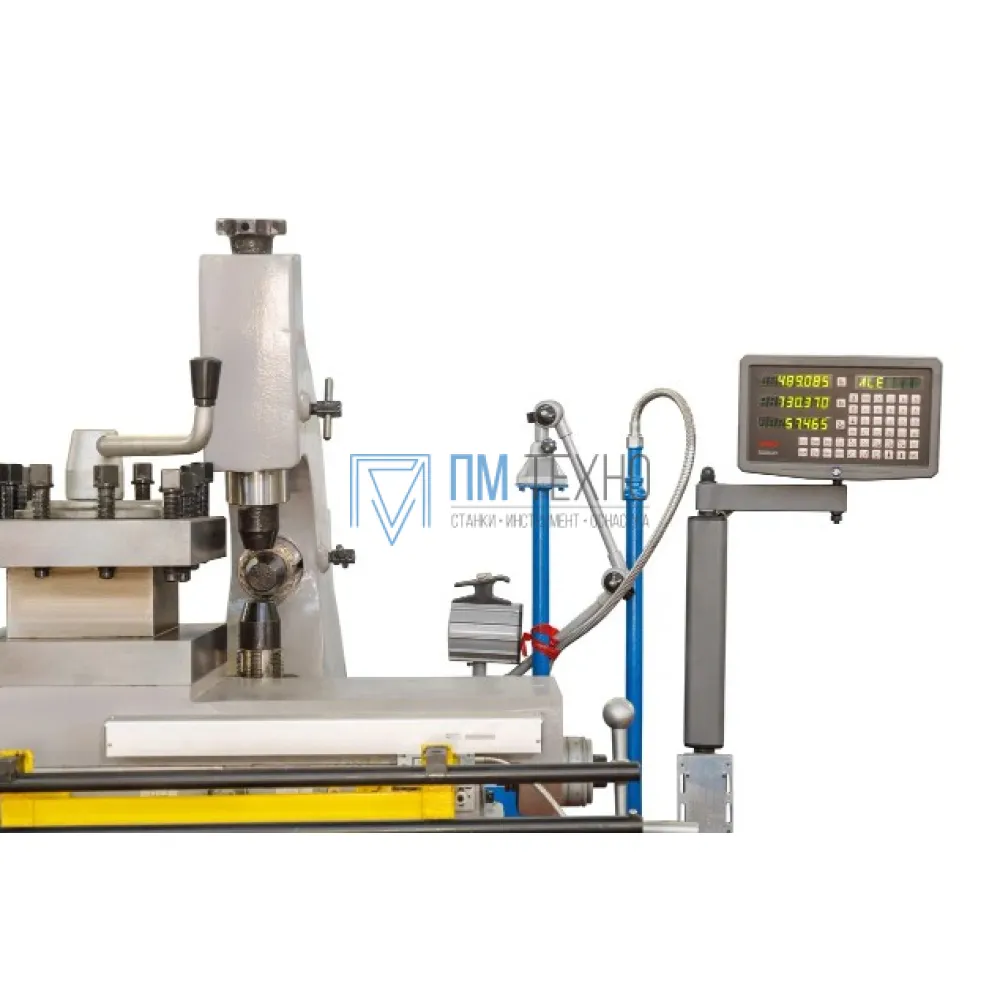

ОформитьТокарно-винторезный станок 1Н65/1М65
Токарно-винторезный станок 1Н65/1М65 позволяет осуществлять токарно-винторезные работы с большими и средними деталями при небольших объемах обработки. Станок выполняет металлообработку как внутри так и снаружи изделия, выполняет работу по точению конусов, нанесению нескольких видов резьбы: метрической, питчевой, модульной и дюймовой, производит расточку и сквозное сверление.
Обработка на станке 1Н65 (1М65) занимает небывало короткое время благодаря непревзойденным значениям жесткости элементов конструкции станка (станины, каретки и шпинделя). Точность точения обеспечивается за счет уникальных резцов из специальной стали. При работе с чер- или цвет- металлами резцы оснащаются пластинами из крепких сплавов.

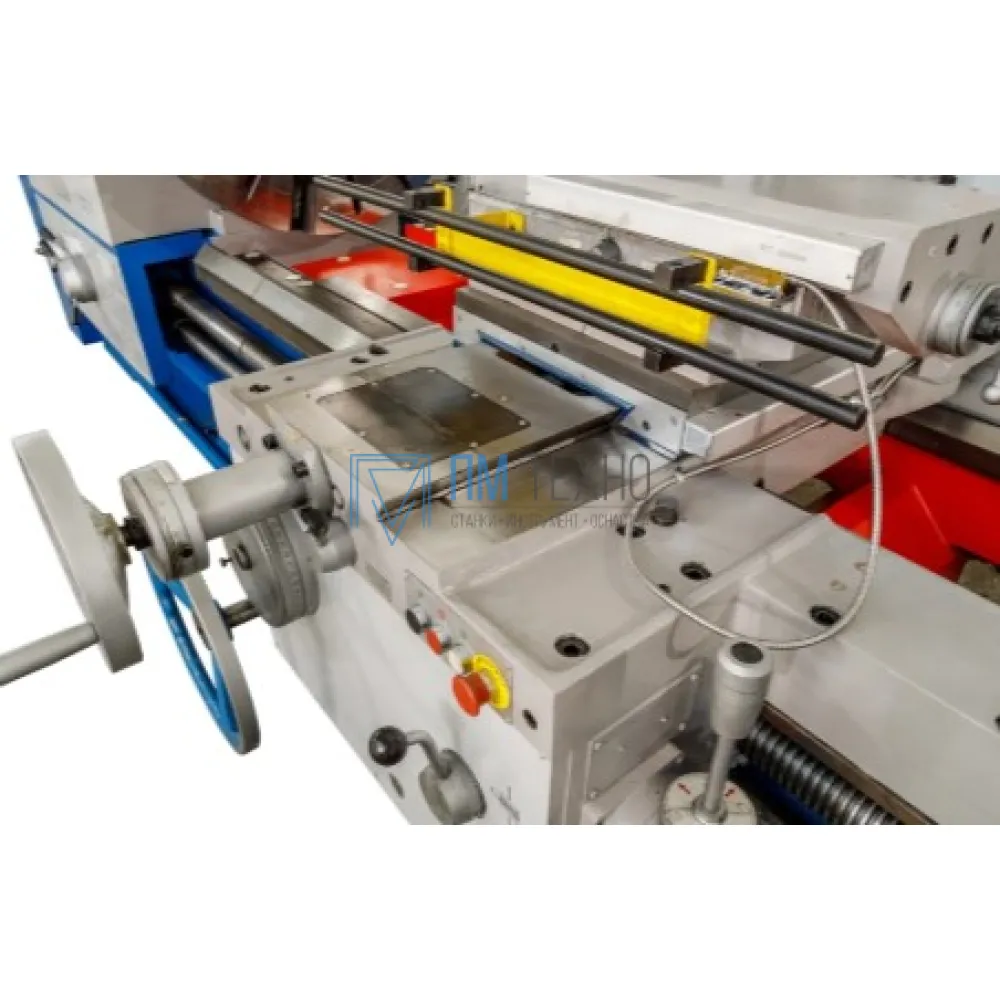

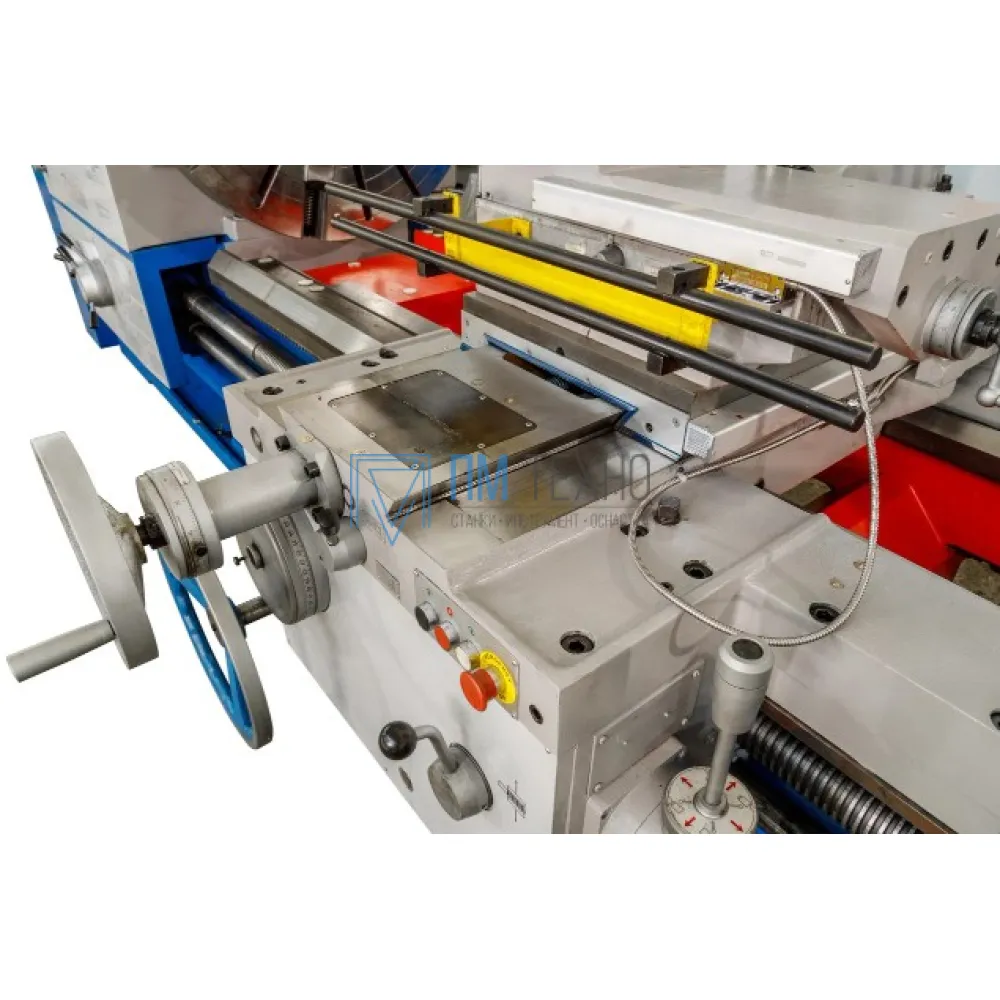

Точение длинных и коротких конусов производится с помощью работы верхней части суппорта. Активное продольное и поперечное движение этой части станка обеспечивается работой собственного электродвигателя.
Переключение зубчатых колес и изменение положения гитары сменных шестерен позволяет регулировать величины подач и шаг будущей резьбы.
Назначение
Станок обрабатывает изделия из черных и цветных металлов с помощью быстро вращающихся резцов, изготовленных из твердых быстрорежущих сплавов металла.
Стандартная резьба осуществляется с помощью коробки подач закрытого типа. Точная резка производится без участия коробки подач, путем вращения сменных зубчатых колес.
Скорость вращения шпинделя и подачи суппорта регулируются рукоятками, которые в свою очередь меняют зубчатые колеса и коробки скоростей и подач. С помощью маховичков можно изменить положение задней бабки и выдвинуть пиноль. Токарно-винтовой станок модели 1Н65 ( относится к классу точности Н. Коэффициент шероховатости готовой делатели – V 6. Параметры материалов, использованных при изготовлении узлов станка, их уровень жесткости, позволяют использовать для обработки металлических деталей быстрорежущие и твердосплавные средства. Климатическое исполнение – УХЛ4 по ГОСТ 15150—69. Класс точности — Н по ГОСТ 8—82Е.
Особенности конструкции
- Наличие самохода позволяет протачивать длинные конуса;
- Нужная точность производимых работ обеспечивается высокими показателями жесткости, виброустойчивости и температурной стабильности всех составляющих данной модели;
- По прошествии многих лет использования станок способен показывать первоначальную точность точения благодаря качественным материалам и профессиональной сборке станка;
- Создание длинных конусов осуществляется за счет слаженной работы суппорта в продольном направлении в сторону развернутых под нужным углом резцовых салазок;
- Доведена до максимума жесткость кинематической цепи коробки подач;
- Безопасность работы на токарно-винтовом станке обеспечивается изоляцией опасных узлов, а также благодаря механической и электрической защите работника.
Характеристики
- Вид товара Токарно-винторезные станки
- Расстояние между центрами, мм 3000/5000/8000
Обрабатываемая деталь
- Диаметр обточки над станиной, мм 1000
- Наибольший диаметр заготовки, устанавливаемый над суппортом, мм 600
Размерные параметры оборудования
- Максимальный вес заготовки, устанавливаемой в центрах, кг 5000 (10000)
- Наибольшее перемещение резцовых салазок, мм 240
Шпиндель
- Диаметр обрабатываемого прутка, мм 80
- Количество ступеней частот вращения 24
- Пределы частот вращения шпинделя, об/мин 5...500
Диапазоны подач и нарезанее резьб
- Пределы рабочих поперечных подач суппорта, мм/об (кол-во подач) 600
- Пределы шагов обраб. дюймовых резьб, число ниток/дюйм (кол-во) 28...0,25
- Пределы шагов обраб. модульных резьб, модуль (кол-во) 1...120
- Пределы шагов обрабатываемых метрических резьб, мм (кол-во) 1...120

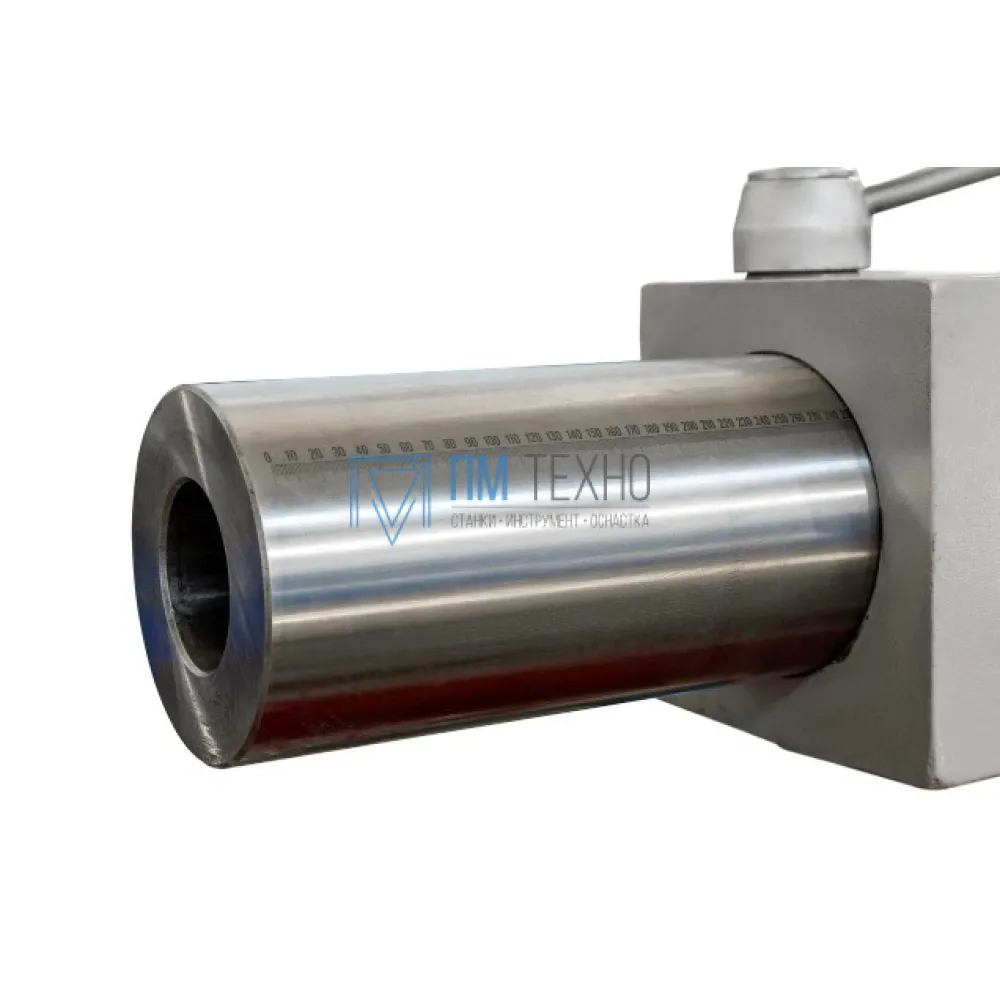

Задняя бабка и пиноль
- Внутренний конус в пиноли задней бабки Морзе 5
Точностные параметры
- Класс точности станка по ГОСТ 8-82 / ГОСТ 18097-93 (DIN) Н

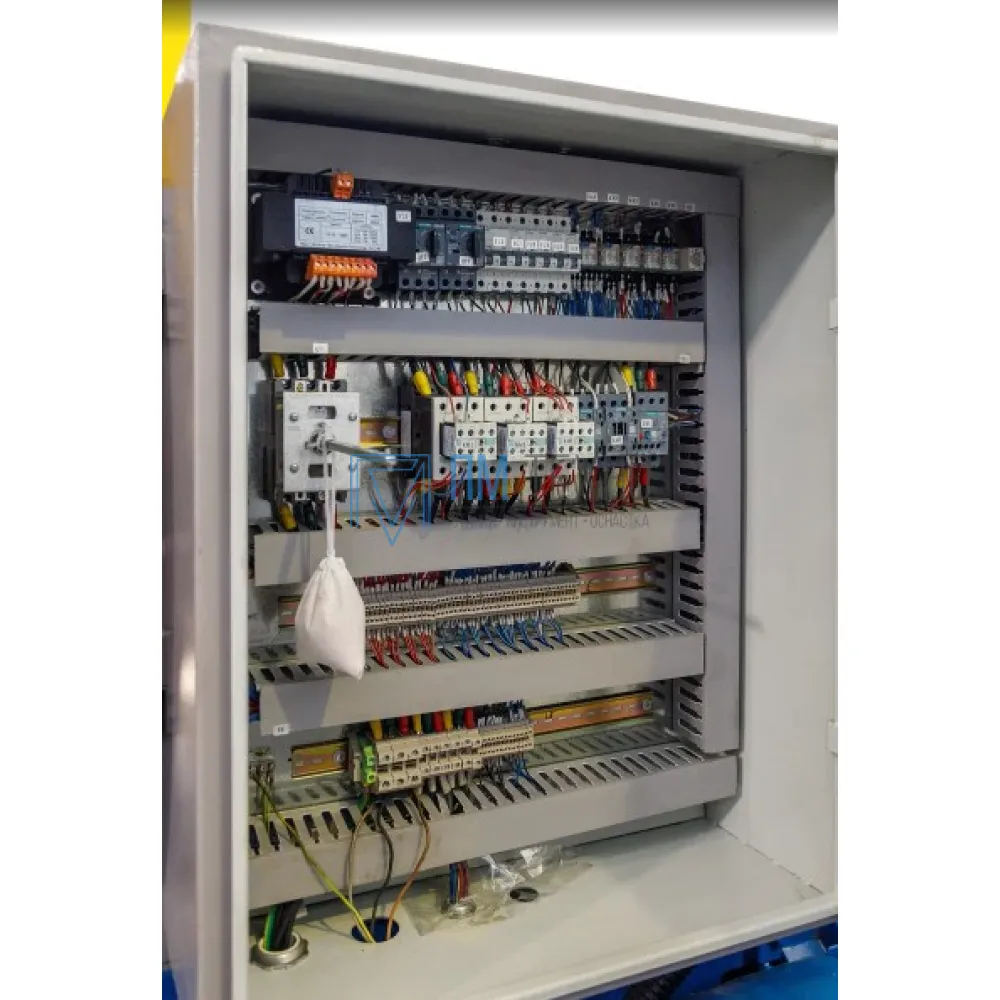

Электрооборудование
- Мощность главного привода, кВт 22
Габаритные размеры и масса
- Габариты, мм 6140 х 2200 х 1760
- Масса, кг 12800
- Уточняйте у менеджера
- Код товара: 1Н65/1М65
- Артикул: РС_1Н65/1М65
