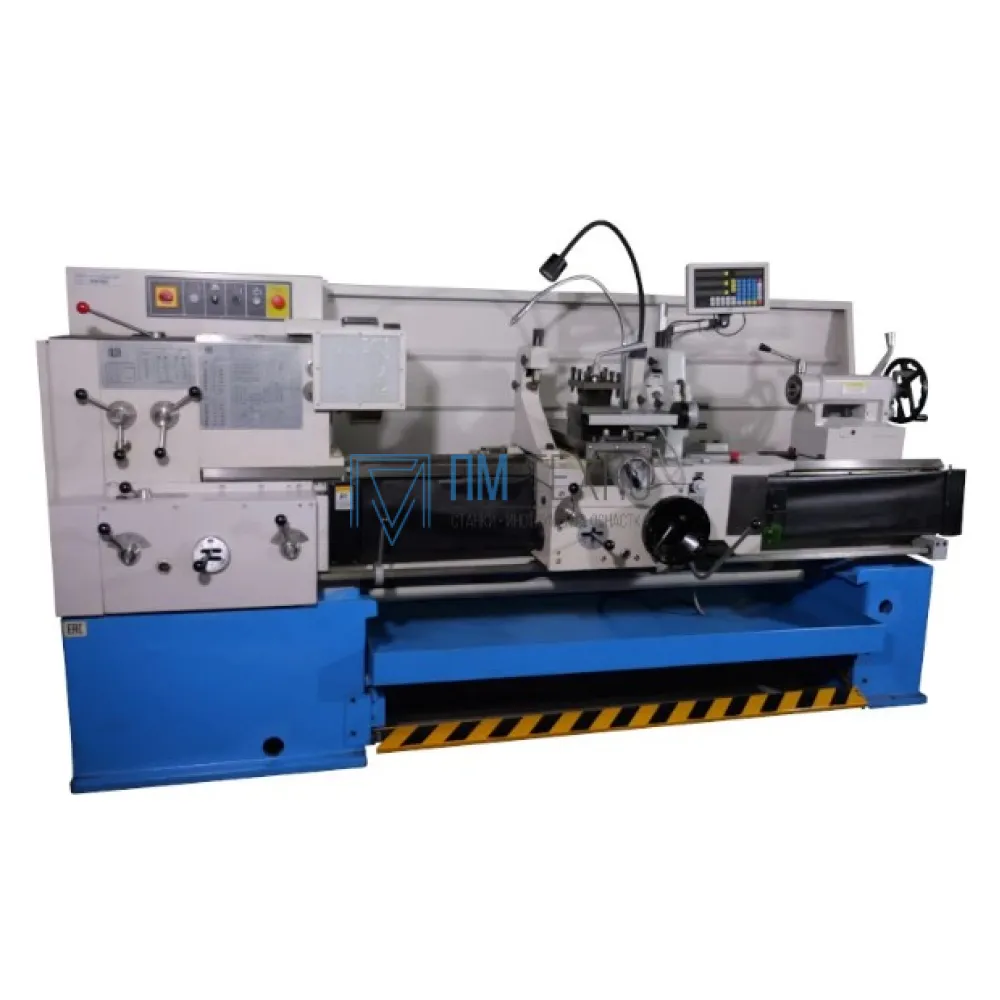

Токарно-винторезный станок SN50/1500

Name: Токарно-винторезный станок SN50/1500
Brand: Прочие
SKU: РС_SN50/1500
Availability: OutOfStock

РС_SN50/1500

Производитель: Прочие

Описание
Характеристики

Особенности:

Для исключения переориентации шпинделя передней бабки относительно оси центров, передняя бабка расположена на шлифованных направляющих станины станка призматического типа.

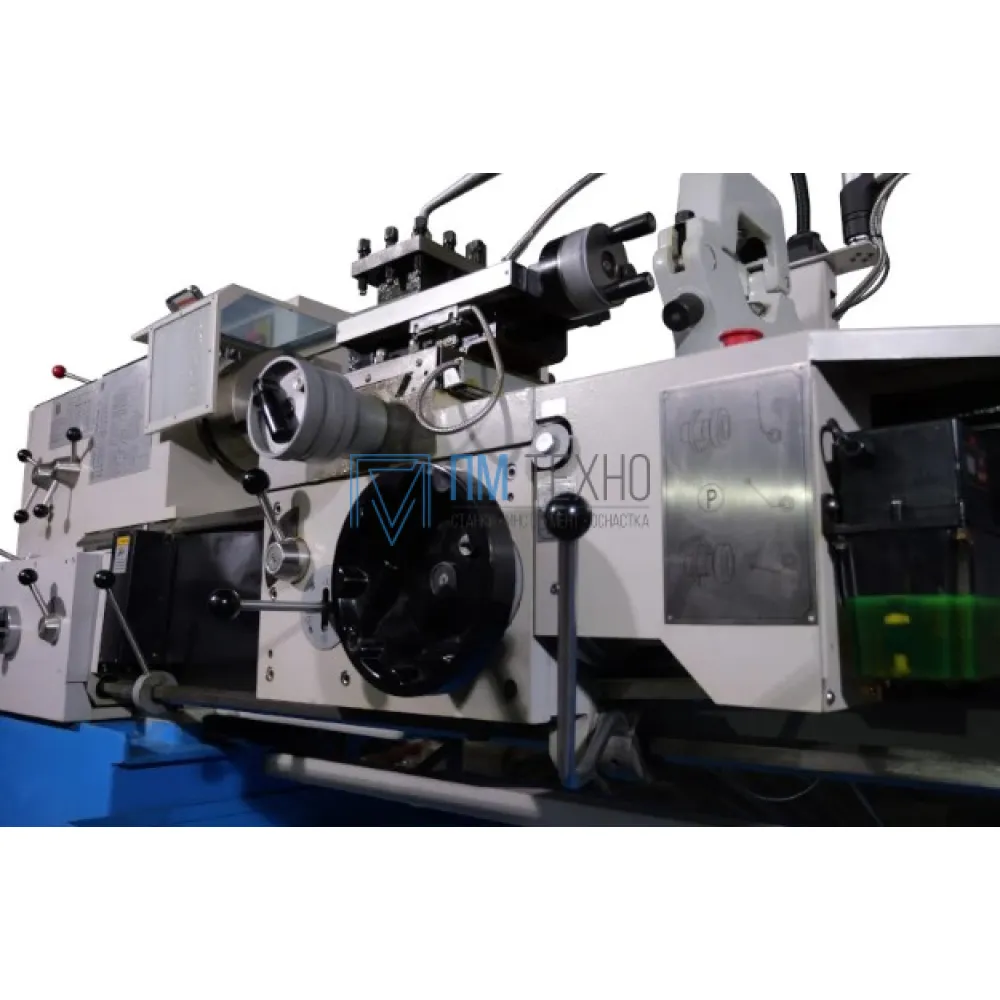

С целью увеличения интервала обслуживания и долговечности узлов станция дозаторной смазки расположена на правой части фартука и служит для автоматической смазки направляющих.

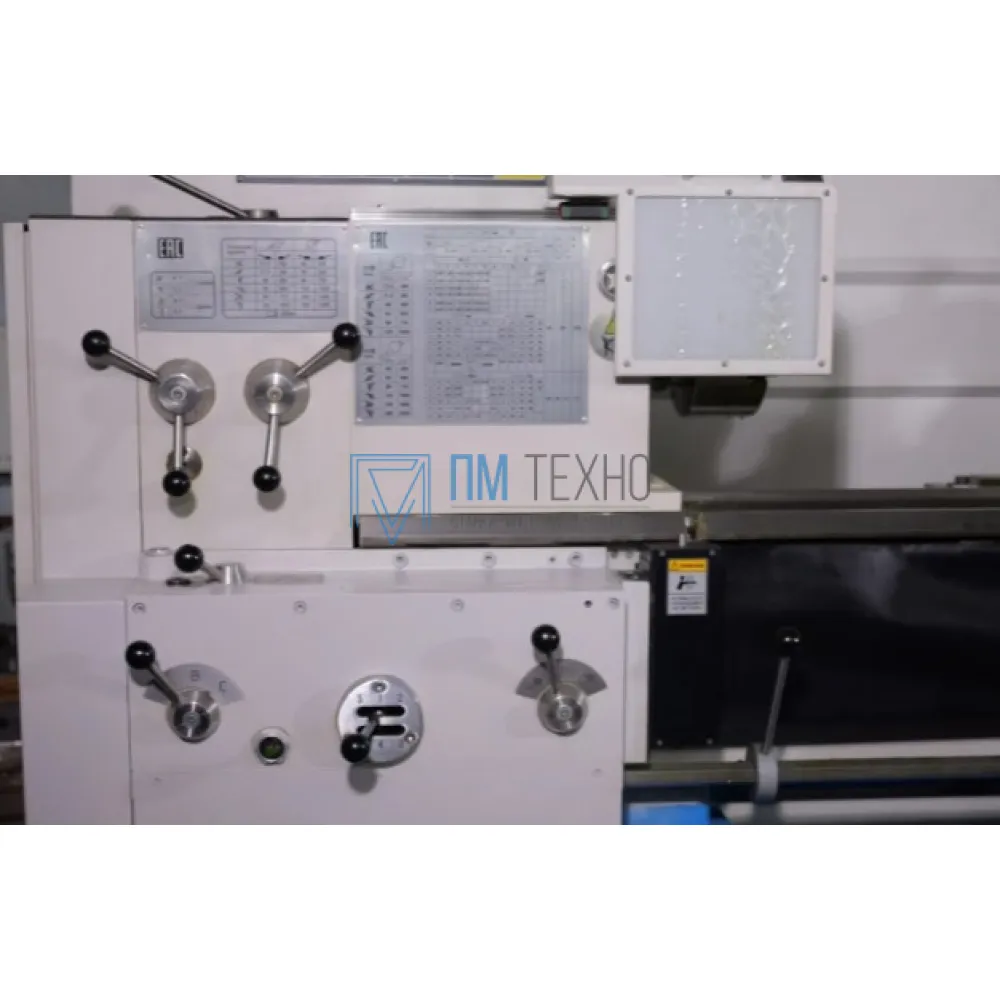

Для обеспечения максимально широкого диапазона скоростей шпинделя станок оборудован 2-х скоростным редуктором, интегрированным с передней бабкой и коробкой подач станка.
С целью экономии пространства для размещения оборудования бак СОЖ интегрирован в заднюю опору станины станка.

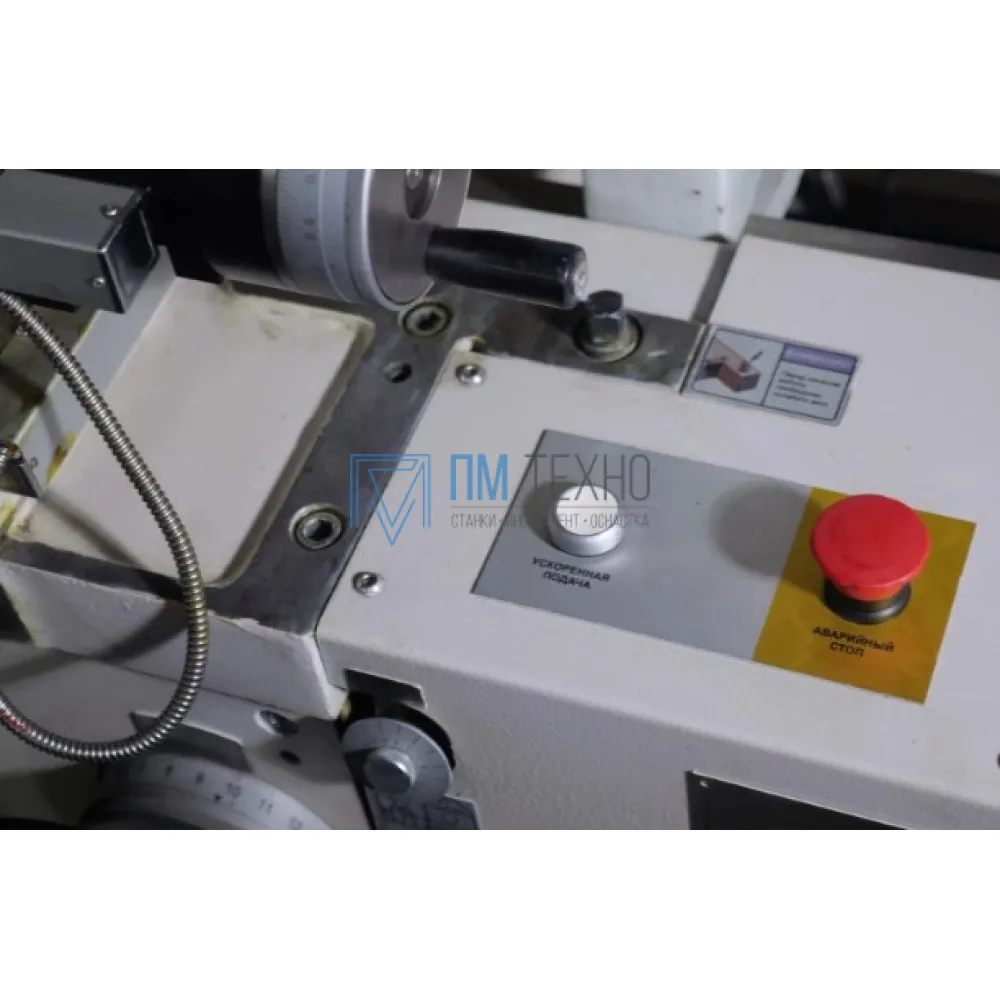

С целью повышения производительности труда станок оборудован ножным тормозом аварийного останова с блоком электродинамического торможения привода главного движения.
Для повышения функциональных возможностей токарной обработки (нарезания фасок, канавок) станок оборудован 6-ти позиционной револьверной головкой с вертикальной осью вращения.
Для повышения производительности нарезания резьб в упор станок оборудован 2-мя рукоятками управления фрикционом.
Станок изготовлен по классу DIN 8605.
Биение шпинделя – допуск 4 мкм.

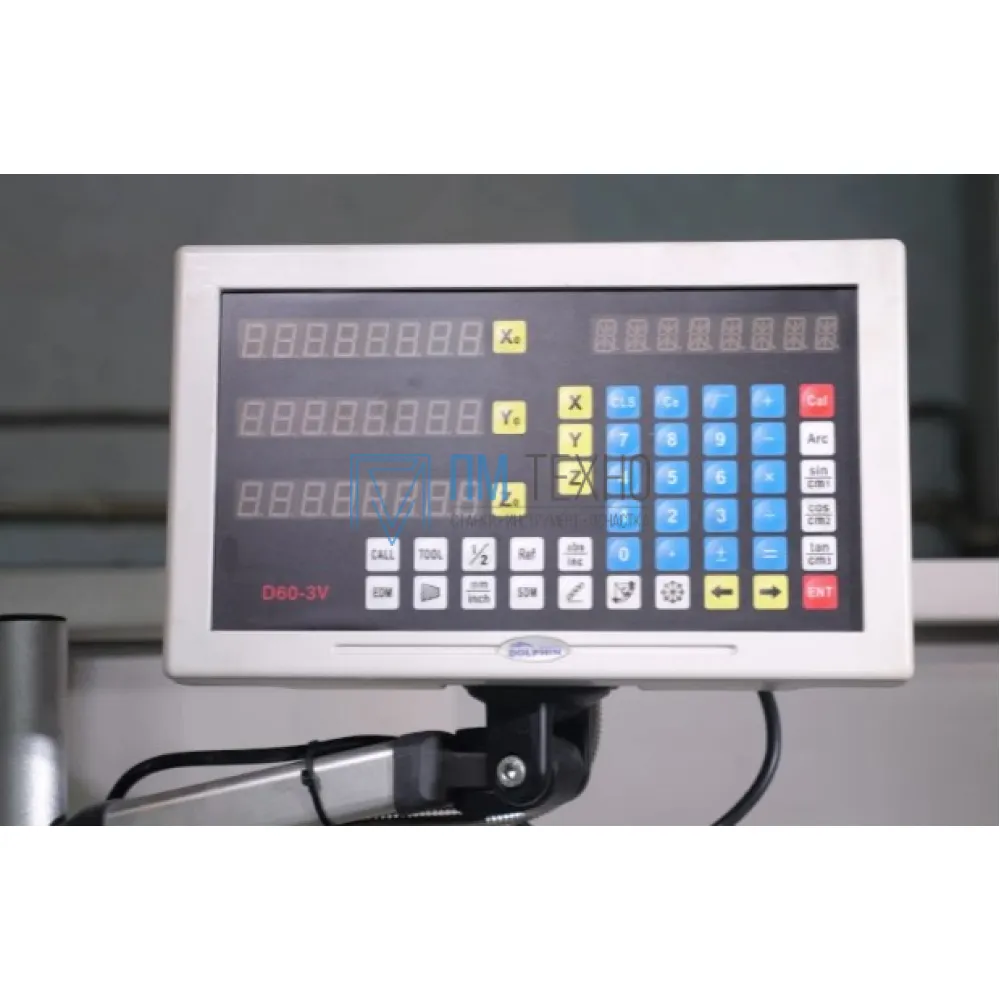

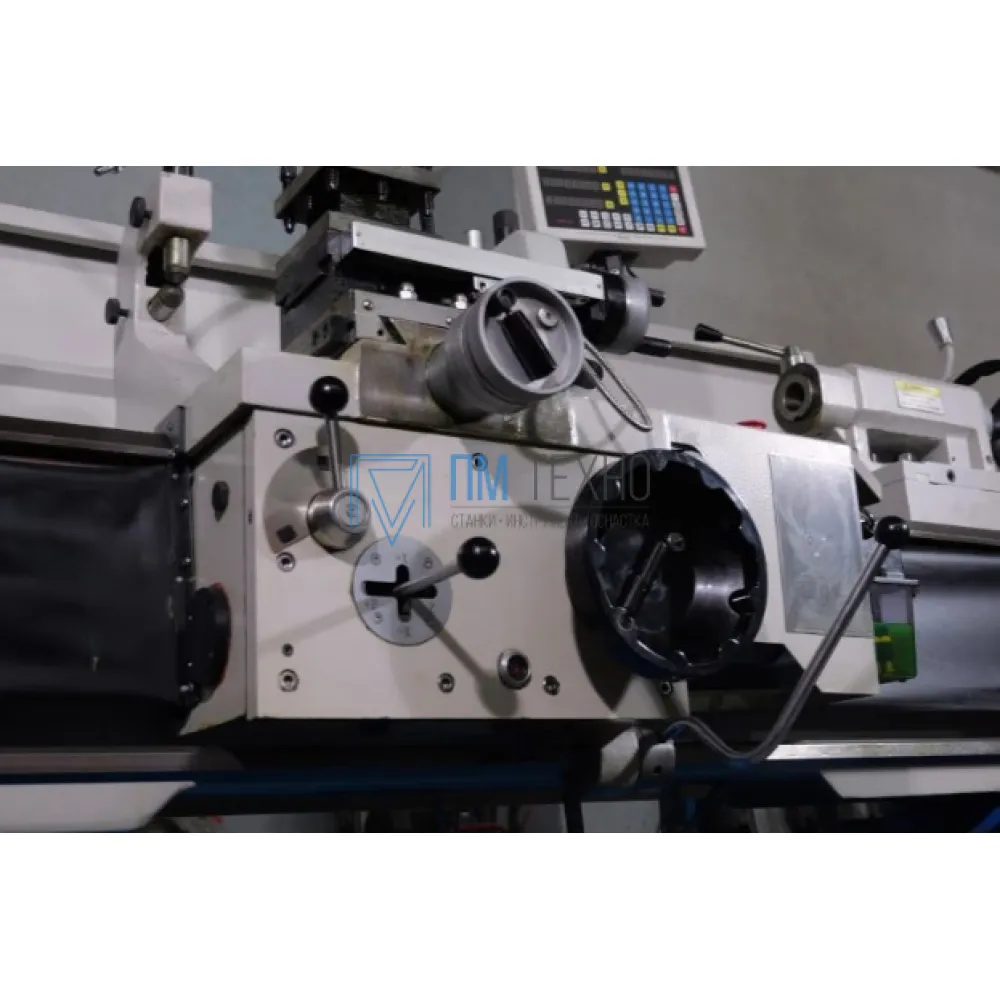

Станок оборудован 3-х осевой системой цифровой индикации с точностью показаний 5 мкм, что значительно влияет на эффективность токарных работ.

Стандартная комплектация

Расположение штурвала продольного перемещения суппорта – правое
Метрическое исполнение
Горизонтальная станина
Выемка в станине (ГАП)
Электродвигатель главного привода мощностью 7,5 кВт
Исполнение по нормам безопасности EAC
Устройство цифровой индикации YUWE (3-х координатное)
4-позиционный резцедержатель
Поддон для стружки
Задний щит по всей длине станка
Галогенная лампа освещения рабочей зоны
Автоматическая станция импульсной смазки направляющих
Система принудительной смазки шпиндельного узла и редуктора с насосом и масляным фильтром
Система охлаждения в комплекте с насосом
Бак СОЖ встроен в станину
Электродвигатель ускоренных перемещений с тормозом

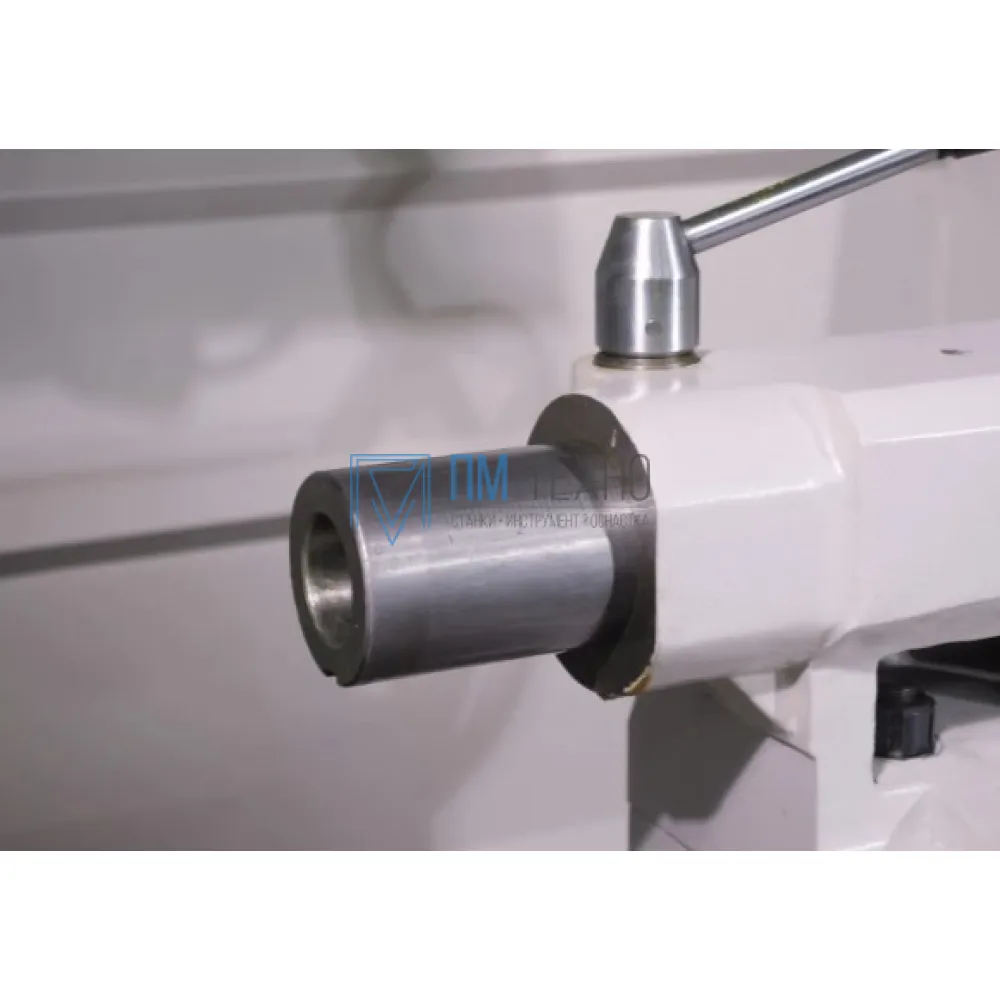

Ручная задняя бабка (маховик перемещения пиноли оборудован лимбом, пиноль с нанесенной градуированной шкалой)
Ножной тормоз
Муфта привода шпинделя с тормозом (плавный пуск и торможение)
Ограничитель продольного хода суппорта
Ограничитель поперечного хода суппорта
Конусная линейка
Рукоятка переключения фрикциона у передней бабки (в безопасном исполнении)
Рукоятка переключения фрикциона у фартука (в безопасном исполнении)
Маховик продольного перемещения полнотелый со складной ручкой
Маховик поперечного перемещения со складной ручкой
Бронированные кабели
3-кулачковый самоцентрирующийся патрон Ø250 мм
4-кулачковый патрон с независимым перемещением кулачков Ø320 мм
Центр упорный КМ5
Центр вращающийся КМ5
Переходная втулка шпинделя КМ6/КМ5
Люнет неподвижный 20-125 мм (типа TOS)
Люнет подвижный 20-80 мм (типа TOS)
Набор слесарно-монтажных инструментов
Комплект виброопор (1 к-т/6 шт.)
Комплект технической документации

Характеристики

Вид товара Токарно-винторезные станки
Дюймовая резьба, TPI 80…1 (35)
Класс точности П (DIN8605)
Крутящий момент шпинделя, Нм 1,6
Макс. размер резца, мм 20х32
Метрическая резьба, мм/об 0,5…40 (29)
Модульная резьба, МР 0,25…20,0 (26)
Наибольшее перемещение резцовых салазок, мм 140
Питчевая резьба, DP 72…2 (31)
Расстояние между центрами, мм 1560
Частота вращения шпинделя, об/мин. 22-2000
Число ступеней частот вращения шпинделя 24

Инструмент

Количество фиксированных позиций резцедержателя 8

Обрабатываемая деталь

Диаметр обточки над станиной, мм 500
Максимальный диаметр обточки над суппортом, мм 270

Размерные параметры оборудования

Макс. диам. заготовки, уст. над выемкой в станине, мм (опция) 700
Наибольшее поперечное перемещение каретки, мм 300
Наибольшее продольное перемещение каретки, мм 1500

Силовые параметры

Диаметр и шаг винта подачи резцовых салазок, мм Tr 14 x 3
Диаметр и шаг поперечного винта, мм Tr 20 x 3
Диаметр и шаг продольного винта, мм Tr 40 x 3
Ширина станины, мм 340

Шпиндель

Внутренний конус в шпинделе передней бабки шпиндельной Морзе №6
Конец шпинделя по стандарту ISO 702/1 С6

Суппортная группа

Угол разворота верхних резцовых салазок, град. + 45….- 45

Диапазоны подач и нарезанее резьб

Ускоренная подача суппорта продольная / поперечная, мм/мин 5000/700

Перемещение рабочих органов

Пределы рабочих подач суппорта, мм/мин 0,05…6,4 (36) - продольных (кол-во подач) 0,025..3,2 (36) - поперечных (кол-во подач)
Ход пиноли задней бабки, мм 180

Задняя бабка и пиноль
