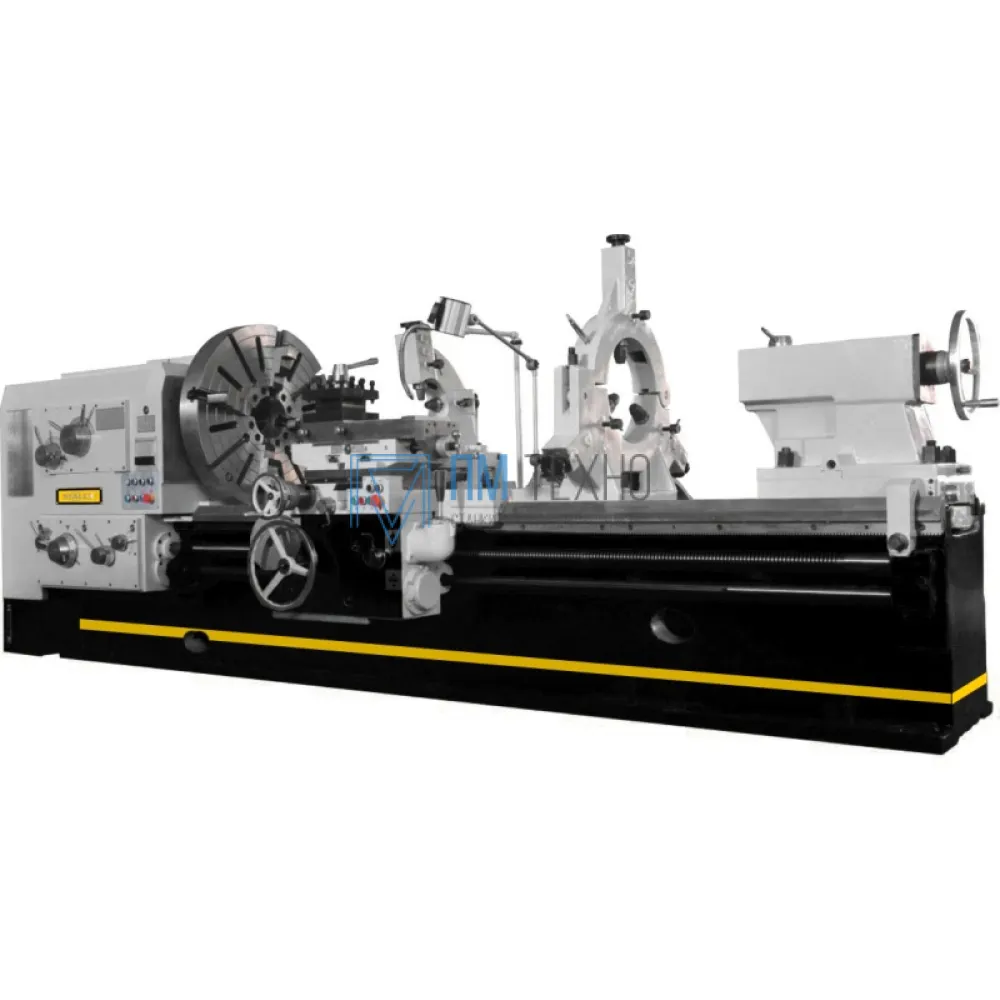

Токарно-винторезный станок STALEX Apollo D850/3000

• Очень тяжелая и широкая станина жесткой моноблочной конструкции призматические направляющие, отшлифованные и закаленные индукционным методом, обеспечивают точность в течение длительного времени и практически не подвержены износу массивная передняя бабка с высокоточным главным шпинделем на роликовых подшипниках с диаметром отверстия шпинделя 105 мм обеспечивает высокую стабильность работы станка под нагрузкой;
• Отсутствие биения даже при максимальной частоте вращения шпинделя;
• На суппорте находится джойстикового типа переключатель подач по осям X и Z;
• Регулируемая предохранительная муфта в фартуке суппорта защищает механический блок подачи от повреждений и поломок;
• Центральное и удобное управление подачами и шагом резьбы
• Привод подач, позволяет нарезать широкий спектр диаметральных, дюймовых, модульных и метрических резьб;
• Суппорт и верхние салазки, рассчитаны на работу в интенсивном режиме.
• Изготовлен по стандартам СЕ.

Комплектация:

• 4-х кулачковая планшайба 800 мм
• 4-х позиционный резцедержатель
• Неподвижный люнет 40-350 мм
• Подвижный люнет 30-120 мм
• УЦИ по 3-м осям
• Защитный экран патрона;
• Электрокомпоненты Siemens
• Регулируемые опоры станины
• Конусная линейка L=800 мм
• Система подвода СОЖ
• LED лампа местного освещения
• Инструкция по эксплуатации

Диаметр обточки над станиной: 850 мм
? обточки над поперечным суппортом: 520 мм
Высота центров: 405 мм
Расстояние между центрами: 3000 мм
Макс. длинна обточки: 2750 мм
Ширина станины: 600 мм
Макс. масса детали, обрабатываемой в центрах: 4 000 кг
Частота вращения шпинделя: 5-630 об/мин
Торец шпинделя: ISO A2-11
Конус шпинделя: METRIC №120
4-х кулачковая планшайба:  800 мм
Проходное отверстие шпинделя: 105 мм
Ход по оси X: 600 мм
Ход по оси Z: 2750 мм
Ход по оси z-1: 250 мм
Продольная подача ось X: 0,08-9,6 мм/об
Поперечная подача ось Z: 0,04-4,9 мм/об
Подача верхних салазок z-1: 0,02-2,4 мм/ об
Метрическая резьба: 1-120 мм
Дюймовая резьба: 30-1/4 TPI
Диаметральная резьба: 60-0,5 DP
Модульная резьба: 0,5-60 мм
Максимальный размер инструмента: 32х32 мм
Угол поворота резцедержателя: 90
Ускор. перем. продольного суппорта ось Z: 3,640 мм/мин
Ускор. перем. поперечного суппорта ось X: 1,870 мм/мин
Ускор. перемещение салазок с резцедержателем: 900 мм/мин
Конус пиноли задней бабки:: MT-6
Ход пиноли задней бабки: 250 мм
Диаметр пиноли задней бабки: 120 мм
Габаритные размеры станка: 5150х1500х1300 мм
Габаритные размеры упаковки: 5500х1870х1780 мм
Мощность главного привода с инвертером: 17,0 кВт
Мощность двигателя подачи: 1,1 кВт
Мощность двигателя СОЖ: 0,15 кВт
Мощность двигателя гидросистемы: 0,55 кВт
Масса нетто: 5300/6250 кг
