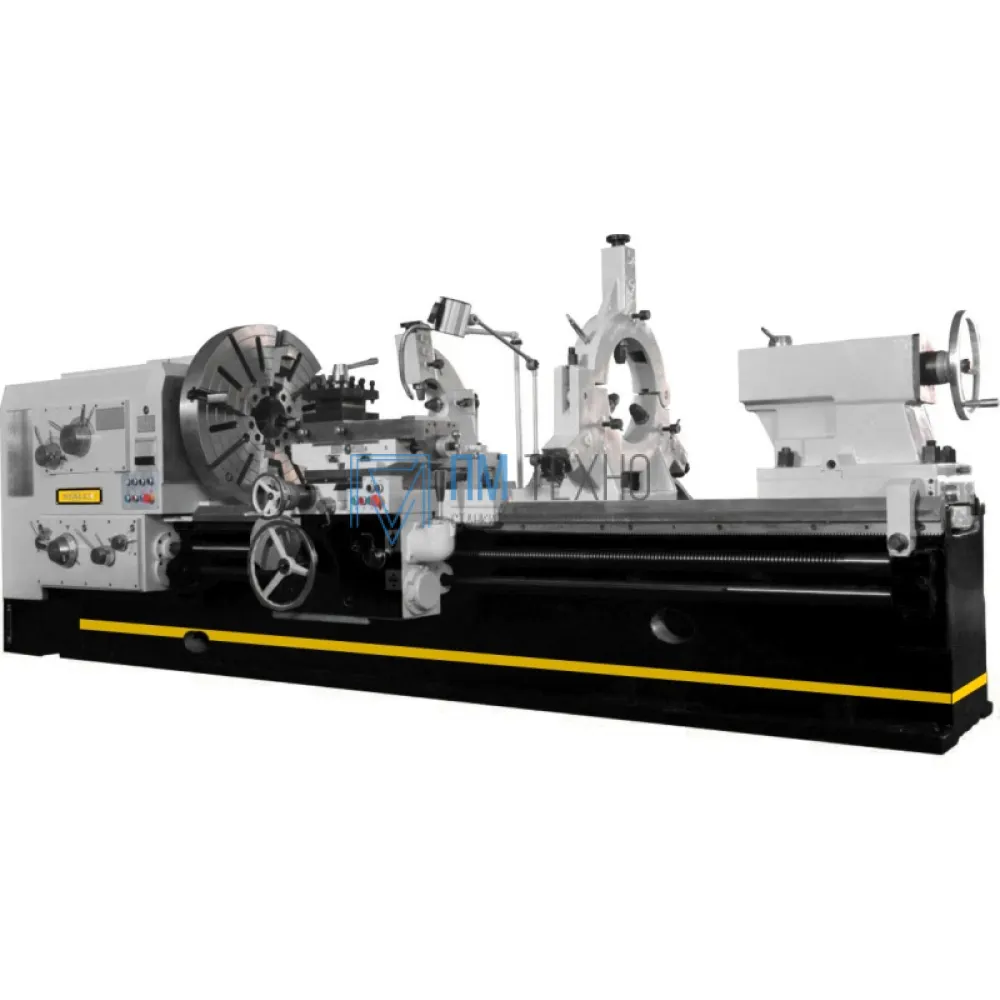

Токарно-винторезный станок STALEX Apollo D850/4000

Особенности:

• Очень тяжелая и широкая станина жесткой моноблочной конструкции призматические направляющие, отшлифованные и закаленные индукционным методом, обеспечивают точность в течение длительного времени и практически не подвержены износу;
• Массивная передняя бабка с высокоточным главным шпинделем на роликовых подшипниках с диаметром отверстия шпинделя 105 мм обеспечивает высокую стабильность работы станка под нагрузкой;
• Отсутствие биения даже при максимальной частоте вращения шпинделя;
• На суппорте находится джойстикового типа переключатель подач по осям X и Z;
• Регулируемая предохранительная муфта в фартуке суппорта защищает механический блок подачи от повреждений и поломок;
• Центральное и удобное управление подачами и шагом резьбы;
• Привод подач, позволяет нарезать широкий спектр диаметральных, дюймовых, модульных и метрических резьб;
• Суппорт и верхние салазки, рассчитаны на работу в интенсивном режиме.
• Изготовлен по стандартам СЕ.

Комплектация:

• 4-х кулачковая планшайба Ø800 мм;
• 3-х кулачковый патрон Ø500 мм
• 4-х позиционный резцедержатель;
• Неподвижный люнет Ø40-350 мм
• УЦИ по 3-м осям;
• Защитный экран патрона;
• Электрокомпоненты Siemens;
• Регулируемые опоры станины;
• Конусная линейка L=800 мм;
• Система подвода СОЖ;
• LED лампа местного освещения;
• Инструкция по эксплуатации

Технические характеристики:
Диаметр обточки над станиной: Ø850 мм
Диаметр обточки над поперечным суппортом: Ø520 мм
Диамет обточки над съёмным мостиком gap: Ø1150
Высота центров: 405 мм
Длинна съемного мостика gap: 470 мм
Расстояние между центрами: 4000 мм
Макс. длинна обточки: 3750 мм
Ширина станины: 600 мм
Макс. масса детали, обрабатываемой в центрах: 4 000 кг
Частота вращения шпинделя: 5-630 об/мин
Торец шпинделя: ISO A2-11
Конус шпинделя: METRIC №120
4-х кулачковая планшайба: Ø 800 мм
Проходное отверстие шпинделя: Ø105 мм
Ход по оси X: 600 мм
Ход по оси Z: 3750 мм
Ход по оси z-1: 250 мм
Продольная подача ось X: 0,08-9,6 мм/об
Поперечная подача ось Z: 0,04-4,9 мм/об
Подача верхних салазок z-1: 0,02-2,4 мм/ об
Метрическая резьба, 53: 1-120 мм
Дюймовая резьба, 49: 30-1/4 TPI
Диаметральная резьба, 56: 60-0,5 DP
Модульная резьба: 0,5-60 мм
Максимальный размер инструмента: 32х32 мм
Угол поворота резцедержателя: 90град
Ускор. перем. продольного суппорта ось Z: 3,640мм/мин
Ускор. перем. поперечного суппорта ось X: 1,870 мм/мин
Ускор. перемещение салазок с резцедержателем: 900 мм/мин
Конус пиноли задней бабки:: MT-6
Ход пиноли задней бабки: 250 мм
Диаметр пиноли задней бабки: Ø120 мм
Габаритные размеры станка: 6150х1500х1300 мм
Габаритные размеры упаковки: 6500х1900х1780 мм
Мощность главного привода с инвертером: 17,0 кВт
Мощность двигателя подачи: 1,1 кВт
Мощность двигателя СОЖ: 0,15 кВт
Мощность двигателя гидросистемы: 0,55 кВт
Масса нетто: 6100/7450 кг
