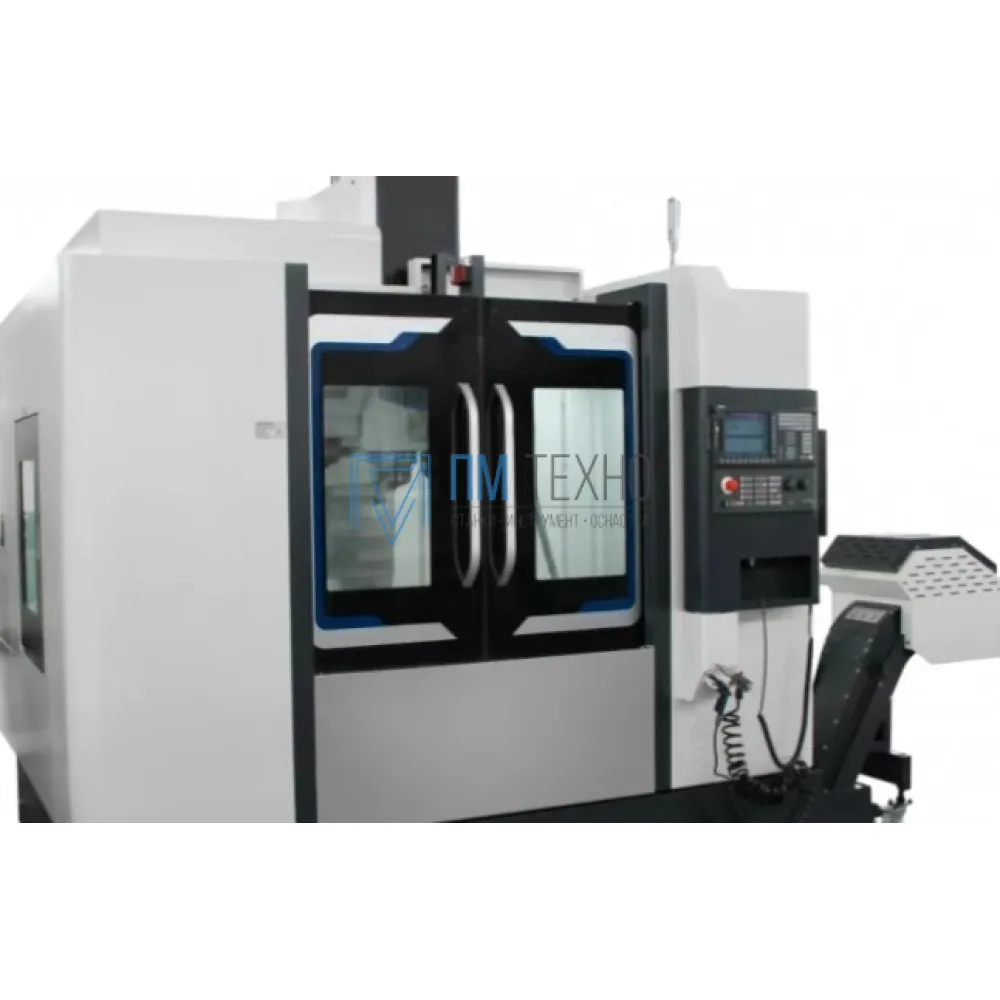

ОформитьВертикальный обрабатывающий центр с ЧПУ GF1100AF3 (BT - 40)
Трёхосевой фрезерный вертикальный обрабатывающий центр с ЧПУ с подготовкой под 4 ось модели GF1100AF3 предназначен для скоростного чернового и чистового фрезерования деталей сложной криволинейной формы из сталей, чугуна, титановых и нержавеющих сплавов, а также для сверления, развертывания и растачивания отверстий. Его жесткая и высокоточная конструкция рассчитана по передовому методу конечных элементов. При изготовлении обрабатывающего центра использованы комплектующие ведущих мировых производителей. Геометрическая точность готовых станков соответствует ТЗ и проверяется на заводе лазерным интерферометром и методом ballbar (датчик с шариковым измерительным наконечником).
Стандартная комплектация
- Система ЧПУ FANUC 0i-MF PLUS (5)
- Подготовка 4 оси
- Трансформатор
- Низковольтная аппаратура CE производства SCHNEIDER ELECTRIC
- Телескопическая защита направляющих по осям X / Y / Z
- Светодиодная LED (Light Emitting Diode) лампа освещения рабочей зоны (в безопасном исполнении)
- 3-х цветная лампа (колонна) индикации состояния станка
- Функция жесткого нарезания резьбы
- Система автоматического выключения станка (М30)
- Автоматическая централизованная система дозаторной смазки (консистентная)
- Станция внешней подачи СОЖ
- Система смыва стружки
- Пневматическая кнопка разблокировки (с цилиндром)
- Гидростанция компактная, мощная
- Полная кабинетная защита, крышка над рабочей зоной, обзорное окно, фронтальная дверь для загрузки
- Автоматический транспортёр стружки элеваторного типа шнековый с тележкой для стружки
- Автоматический сменщик инструмента - Магазин инструментов дискового типа на 24 позиции
- Воздушный пистолет, Пистолет подачи СОЖ
- Обдув зоны обработки
- Обдув конца шпинделя
- Масляный сепаратор, бак СОЖ, рециркуляция
- Комплект фундаментных болтов и клиновых опор
- Ящик с инструментом для обслуживания станка
- Комплект технической документации (на русском языке), в том числе в цифровом виде
- Комплект технической документации на контроллер системы ЧПУ (на русском языке)
Характеристики
- Вид товара Вертикальные фрезерные центры
- Время смены инструмента, сек 1, 55
- Длина инструмента, мм 300
- Конус шпинделя ВТ - 40
- Крутящий момент шпинделя, Нм 52,5 / 118
- Макс. диаметр инструмента, мм 80/150
- Напряжение питания, В 380 В / 50Гц / 38 кВт
- Повторяемость по оси X/Y/Z, мм ±0,003
- Привод шпинделя Ременный
- Размер дисплея 10,4"
- Размер стола, мм 1200х600
- Расстояние шпиндель-стойка, мм 650
- Расстояние шпиндель-стол, мм 120 - 720
- Система ЧПУ FANUC 0i-MF Plus (5) Manual Guide i
- Т-образный паз, мм 5 х 18 х 100
- Тип магазина АСИ Дискового типа с манипулятором
- Точность позиционирования по оси X/Y/Z, мм ±0,005
- Частота вращения шпинделя, об/мин. 50 - 10000
Инструмент
- Вес инструмента, кг 8
- Кол-во инструментальных гнезд, шт. 24
Размерные параметры оборудования
- Нагрузка на стол, кг 800
Перемещение рабочих органов
- Наибольшее перемещение по осям X/Y/Z , мм 1100 / 600 / 600
Система подачи СОЖ
- Производительность насоса СОЖ, л/мин 4
Электрооборудование
- Мощность главного привода, кВт 11 / 15
- Мощность двигателя насоса СОЖ, кВт 0,45
Габаритные размеры и масса
- Габариты, мм 3930х2360х2800
- Масса, кг 6500
- Уточняйте у менеджера
- Код товара: GF1100AF3
- Артикул: РС_GF1100AF3
