Горизонтальный обрабатывающий центр SGH500

Характеристики

• Вид товара Центр обрабатывающий горизонтальный
• Время смены заготовок, сек 15
• Время смены инструмента, сек 6
• Дискретность задания перемещений, мкм 1 - по осям X,Y,Z 1° - по оси В
• Емкость магазина для инструментов, шт 40/ISO40
• Количество управляемых координат 5
• Конус шпинделя 40АТ5
• Крутящий момент шпинделя, Нм 124
• Максимальная зона нечувствительности Bmax, мкм ±1,5 - стола (ось Z) ±1,5 - шпиндельной бабки (ось Y) ±1,5 - cтойки (ось X)
• Мощность привода главного движения, кВт 26
• Наибольшая масса оправки с инструментом в магазине, кг 10
• Наибольшие размеры инструмента, устанавливаемого на станке, мм 400 - максимальный вылет инструмента от торца шпинделя; 100 - диаметр без пропуска гнезд в магазине; 220 - диаметр с пропуском гнезд в магазине4
• Перемещение по оси X/Y/Z, мм 800/750/880
• Повторяемость двустороннего позиционирования Rmax, мкм ±2,5 - стола (ось Z) ±2,5 - шпиндельной бабки (ось Y) ±2,5 - cтойки (ось X) ±2 - стола (ось В), угл.с
• Пределы рабочих осевых подач, мм/мин 1 – 20000 - стола (ось Z) 1 - 20000 - шпиндельной бабки (ось Y) 1 - 20000 - cтойки (ось X)
• Пределы скоростей ускоренных (установочных) перемещений, мм/мин 50000 - стола (ось Z) 50000 - шпиндельной бабки (ось Y) 50000 - cтойки (ось X) 40 - стола (ось В), мин-1
• Пределы частот вращения шпинделя, мин-1 об/мин 20 - 12000
• Предельные размеры , устанавливаемой заготовки (диам./выс.), мм 900/750
• Предельные размеры обрабатываемых поверхностей (д/ш/в), мм 880/800/750
• Размер поверхности стола-спутника, мм 500*500
• Расстояние от оси шпинделя раб. поверхности стола-спутника, мм 25-775
• Расстояние от шпинделя до оси вращения стола стола-спутника, мм 100-980
• Точность двустороннего позиционирования А (z,y,x,b), мкм +/- 4/4/4/3
• Уровень шума на месте оператора, дБ 80
• Шероховатость поверхности, полученная на образце изделия, Ra 0,63

Размерные параметры оборудования

• Нагрузка на стол, кг 700

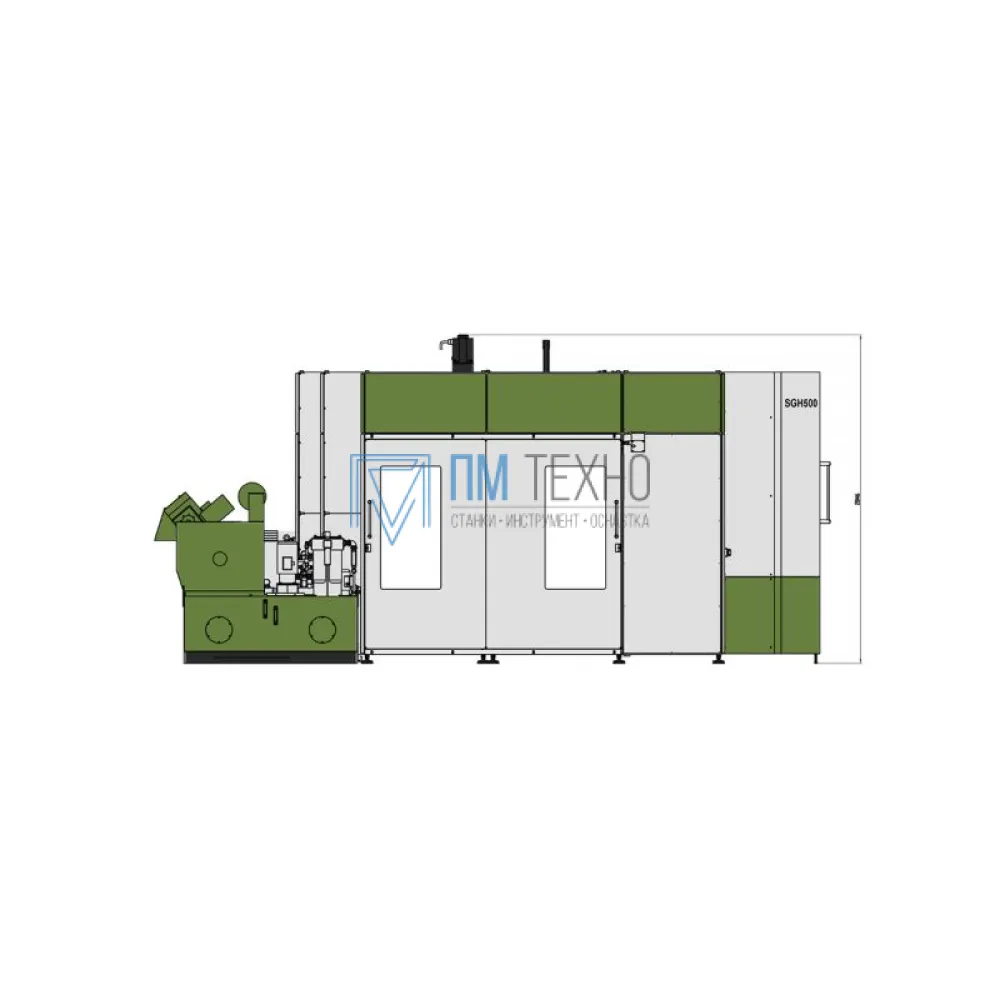

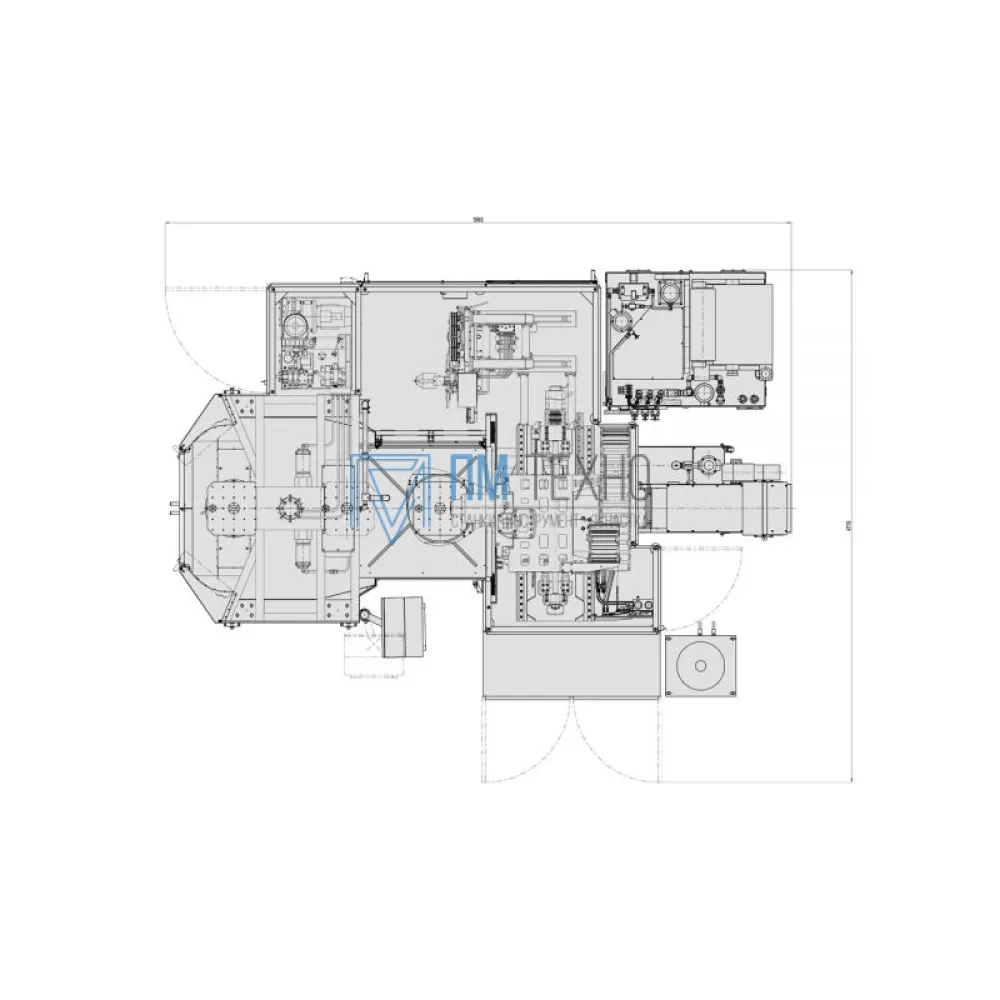

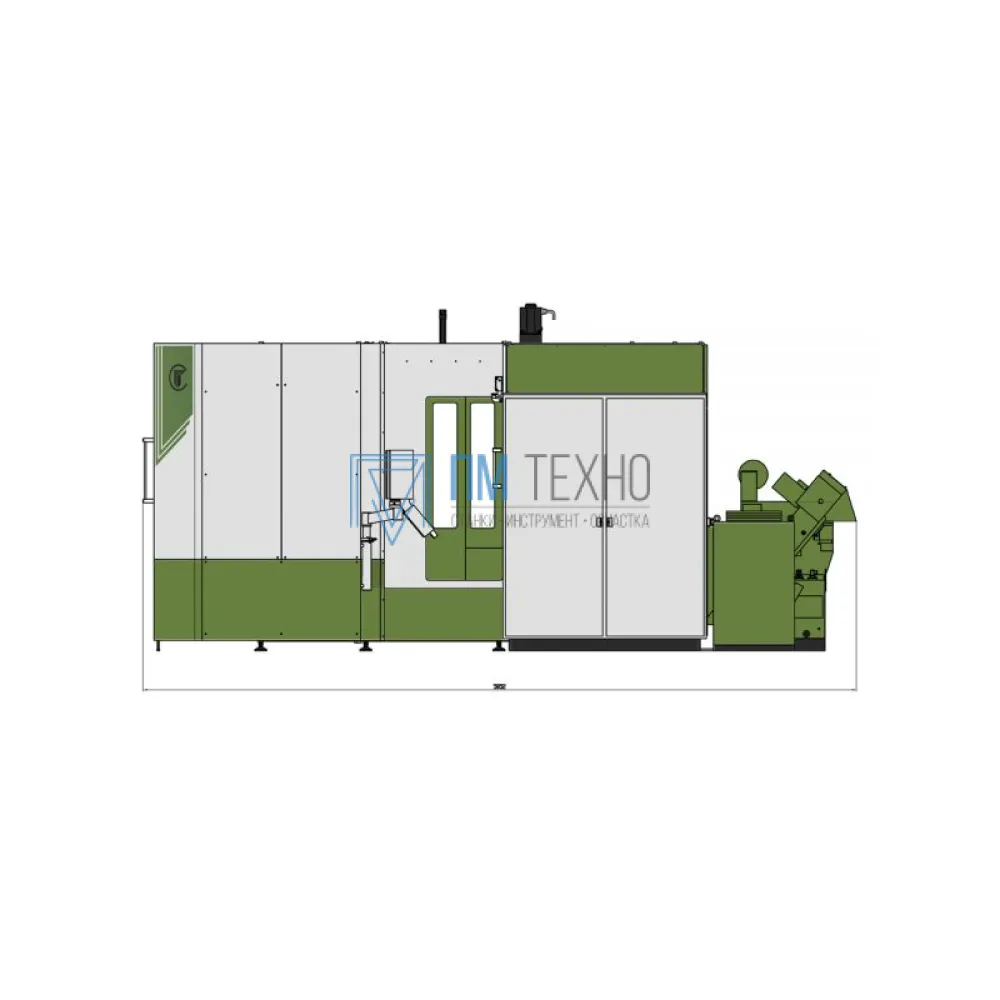

Габаритные размеры и масса

• Габариты, мм Вместе с отдельно расположенными агрегатами и электрооборудованием: 5810 (7480-для установки стружкотранспортера) - длина 6765 - ширина 3517 - высота
• Масса, кг Вместе с отдельно расположенными агрегатами и электрооборудованием: 16000
