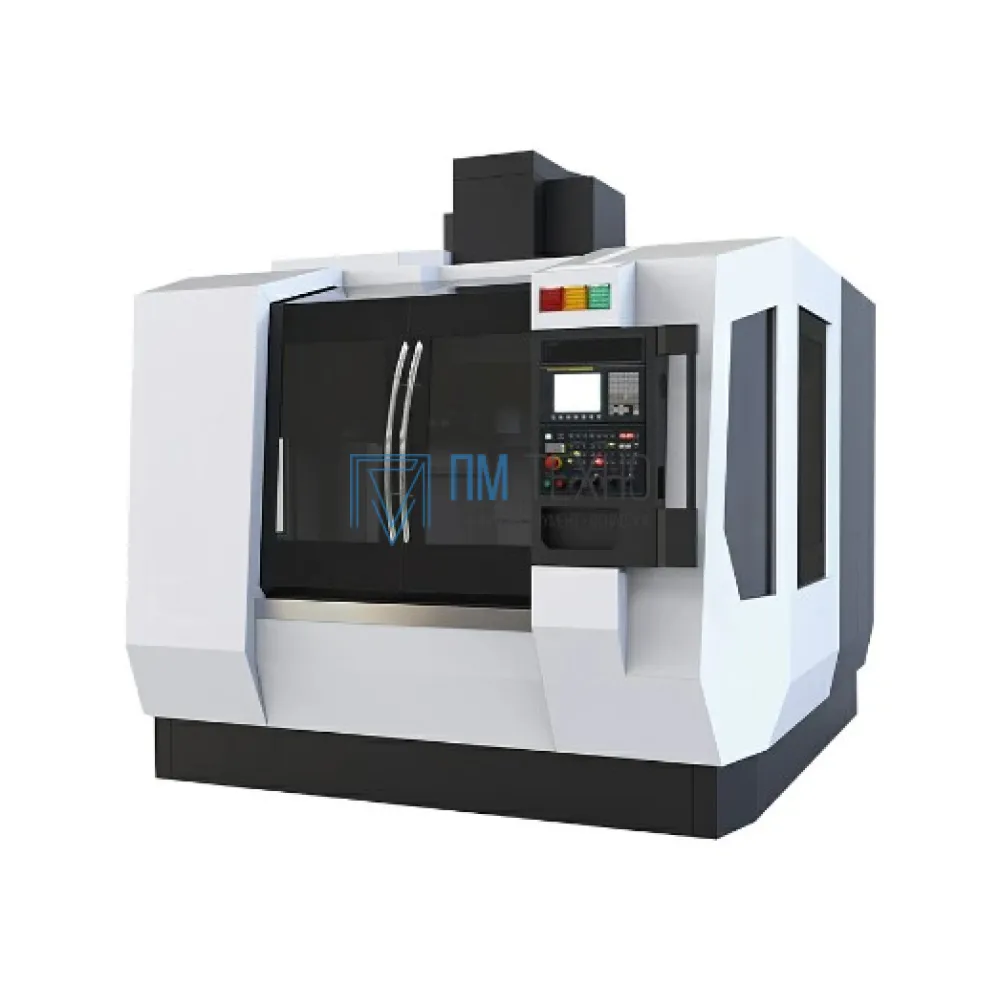

Центр обрабатывающий вертикальный VMC 60B

Вертикальные обрабатывающие центры  серии VMC представляют собой модельный ряд высокоточного фрезерного оборудования, предназначенного для обработки заготовок малых и средних размеров.

 Варианты исполнения:

• Серия VMC В (серия станков применяемая для производства, где приоритетными являются показатели точности и качества поверхности)
• Серия VMC С (серия станков, объединяющая доступность , качество и производительность)

Виды обработки, выполняемые на станке:

• Высокоточное фрезерование,
• сверление,
• растачивание,
• нарезание резьбы.

Станки VMC 60B оборудованы цельнолитой колонной и основанием из полимерного бетона. для обеспечения высоких скоростей обработки подвижные части станка, такие как шпиндельная бабка, рабочий стол и ползун, выполнены из особой стали.

Конструктивные особенности:

• Рабочий стол

Рабочий стол станка имеет габариты 1200х600 мм, грузоподъемность - 1000 кг. Т-образные пазы шириной предназначены как для крепления заготовок посредством гидромеханических тисков, угольников, прихватов, так и для крепления съемного управляемого поворотного стола (опция). Рабочий стол перемещается по направляющим качения оси X. Направляющие выполнены закаленными с предварительным натягом для обеспечения нулевого зазора.

• Станина

Станина, колонна и шпиндельная бабка образуют классическую С-образную конструкцию станка. Надежность и долговечность вертикального фрезерного центра обусловлены, прежде всего, жесткостью основных несущих узлов, высокие показатели которых в данной модели так же достигаются благодаря немецкой технологии “UHPC”, используемый для производства станины и колонны вертикального обрабатывающего центра. Применение данной технологии уменьшает термический коэффициент расширения, что значительно снижает влияние температуры на работу станка. Технология “UHPC” также увеличивает коэффициент поглощения вибрации при работе обрабатывающего центра.

• Подачи

Высокая точность достигается благодаря системе ЧПУ, работающей с прямыми приводами сервомоторов (прямое соединение через муфту) и ШВП (PMI, Тайвань).

    Линейные направляющие качения с роликами, компании Hiwin (Тайвань) установлены по всем трем осям (широко расположенными параллельно друг другу для лучшей стабильности).

• Магазин автоматической смены инструмента

Магазин АСИ кулачкового типа. Количество инструментов - 24. Устройство автоматической смены инструмента кулачкового типа с поворотным кронштейном обеспечивает 1.6 - секундное время смены инструмента. Этот тип АСИ является лучшим выбором для быстрой обработки деталей.

Наличие ресивера гарантирует надежность смены инструмента при перебоях в сети пневматики производства.

• Удаление стружки:

Стружкоуборочный транспортер. Стружкоуборочный транспортер с баком для стружки. Отведение стружки посредством управляемого стружечного конвейера упрощает процесс обслуживания.

Пистолет подачи СОЖ. Для эффективного и безопасного вывода стружки. На станке также установлен отдельный пневматический пистолет.

• Охлаждение инструмента

Кольцевой механизм подачи СОЖ. Кольцевой механизм подачи СОЖ, при котором обеспечивается подача охлаждающей жидкости методом полива в область резания, одновременно удаляется стружка, которая образуется при резании.

Регулируемые сопла подачи воздуха и СОЖ. Регулируемые сопла позволяют направлять СОЖ и воздух на обрабатываемую деталь из любого удобного положения

• Шпиндель

• Система ЧПУ

Fanuc Oi-MF PLUS: В линейке ЧПУ 0i – появилось новое поколение 0i – PLUS. Это очень важный шаг вперёд, особенно в применениях для оборудования фрезерной группы, Ключевое отличие заключается в том, что большое количество опциональных функций для фрезерной версии ЧПУ – MF PLUS стали доступны в базовой комплектации.

• ЖК-дисплей, интегрированный с ЧПУ-контроллером. Размер диагонали
• ЖК-дисплей до 15 дюймов. Имеется слот для CF карты памяти и порт для USB.
• Модуль ручного ввода данных (MDI) стандартного размера, с 44 клавишами. Устройства ручного ввода имеют буквенно-цифровые клавиши для ввода программ, клавиши управления, такие как RESET, PAGE UP, PAGE DOWN, HELP, клавиши меню: POS, PROG, OFFSET SETTING - необходимые для переключения между экранами

 Особенности :

- Максимальное количество шагов Ladder Diagram теперь равно 24000.

- Средства кастомизации интерфейса (FANUC Picture и т.д.).

- Функции интеллектуального контроля контура AICC II (200 блоков).

- Технология высококачественной обработки: Fine Surface Technology.

- Функция отработки кадров УП путем вращения маховика.

Базовая комплектация:

• Шпиндель (Прямой)
• Направляющие качения, шариковые
• Магазин АСИ (24 шт)
• Транспортер стружки цепного типа с баком
• Пистолет СОЖ
• Пистолет пневматический
• Централизованная система смазки
• Переносной пульт управления (MPG)
• 3х-цветная сигнальная лампа состояния станка
• Освещение рабочей зоны
• Система блокировки дверей
• Теплообменник (вентилятор) электрического шкафа
• Комплект монтажных элементов
• Комплект технической документации

Дополнительная комплектация

• Станция охлаждения шпинделя
• Направляющие качения роликовые по осям X, Y, Z
• Увеличение магазина АСИ до 30 шт
• Станция подачи СОЖ через шпиндель - 20 бар
• Ленточный сепаратор масла от СОЖ
• Система смыва стружки «Wash down»
• Датчики линейных перемещений
• Датчик измерения заготовки
• Датчик контроля инструмента
• Поворотный стол (4 ось)
• Ручная задняя бабка
• Задняя бабка в виде планшайбы
• Кондиционер электрошкафа
