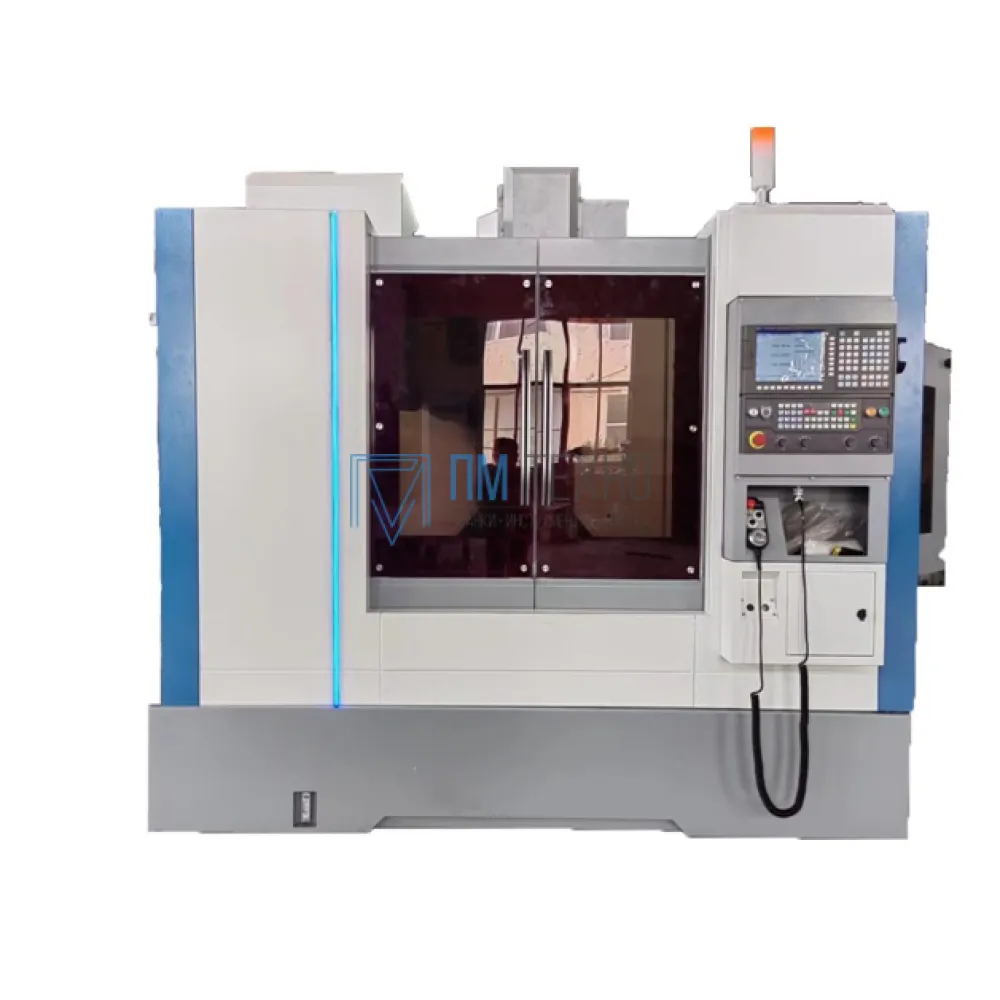

ОформитьФрезерный вертикальный обрабатывающий центр VMC850
Технологические возможности станка
Серия вертикальных обрабатывающих станков VMC представляет собой модельный ряд высокоточного фрезерного оборудования, предназначенного для обработки заготовок малых, средних и больших размеров. Станки данной серии оборудованы цельнолитой колонной и основанием. На станке можно выполнять такие виды обработки, как высокоточное фрезерование, сверление, растачивание, нарезание резьбы.

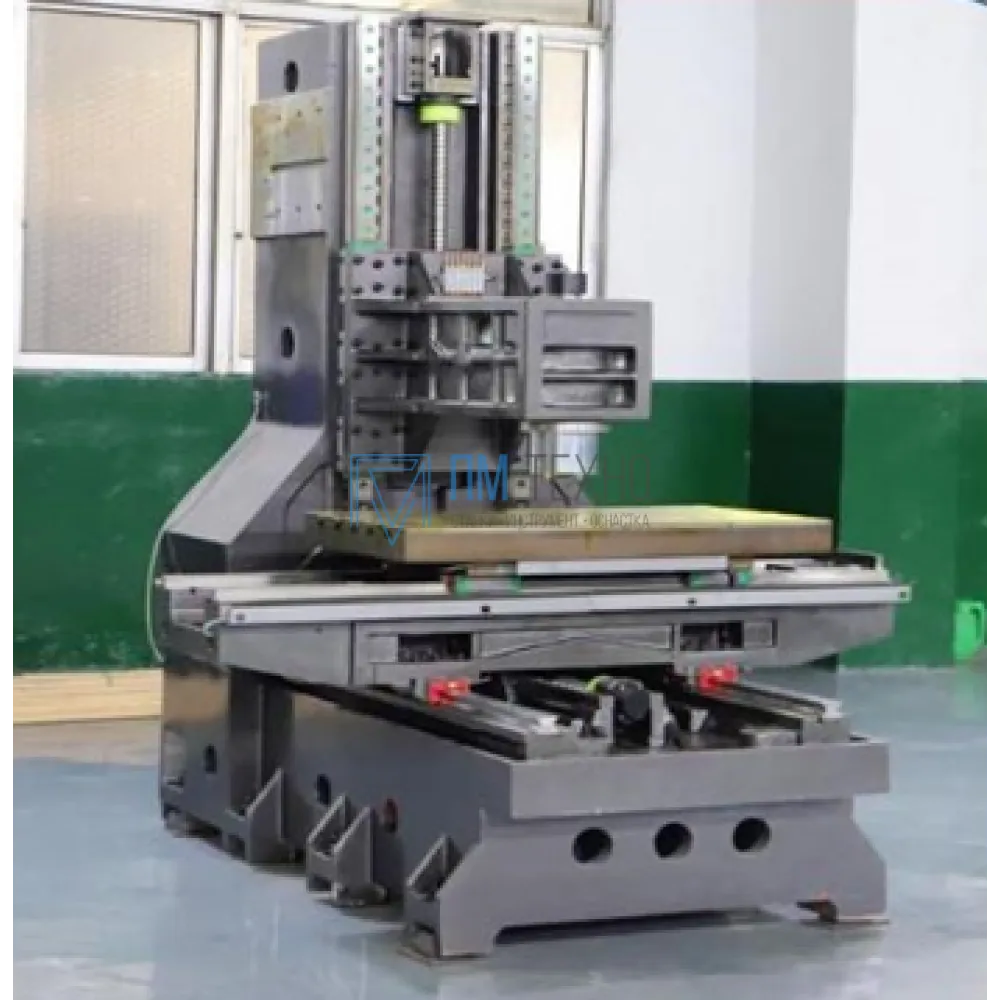

Описание конструкции станка
1) Рабочий стол
Рабочий стол станка имеет габариты 1000х500 мм, грузоподъемность - 600 кг. Пять Т-образных пазов шириной 18 мм предназначены как для крепления заготовок посредством гидромеханических тисков, угольников, прихватов, так и для крепления съемного управляемого поворотного стола (опция). Рабочий стол перемещается по направляющим качения оси X. Направляющие выполнены закаленными с предварительным натягом для обеспечения нулевого зазора.
2) Подачи
Высокая точность достигается благодаря системе ЧПУ, работающей с прямыми приводами сервомоторов (прямое соединение через муфту) и ШВП (NACHI, Япония).
Линейные направляющие качения с роликами, компании Hiwin (Тайвань) установлены по всем трем осям (широко расположенными параллельно друг другу для лучшей стабильности).
3) Магазин автоматической смены инструмента
Магазин АСИ кулачкового типа
Количество инструментов - 24. Устройство автоматической смены инструмента. Этот тип АСИ является лучшим выбором для быстрой обработки деталей.
4) Удаление стружки:
Стружкоуборочный транспортер
Стружкоуборочный транспортер с баком для стружки. Отведение стружки посредством управляемого стружечного конвейера упрощает процесс обслуживания.
Пистолет подачи СОЖ
Для эффективного и безопасного вывода стружки. На станке также установлен отдельный пневматический пистолет.
5) Шпиндель
12 000 об/мин
Данный обрабатывающий центр оснащен стандартным шпинделем с прямым приводом. Поддерживается в радиально-упорных шариковых подшипниках класса высокой точности, что обеспечивает непрерывную работу с частотой вращения шпинделя - до 12 000 об/мин.

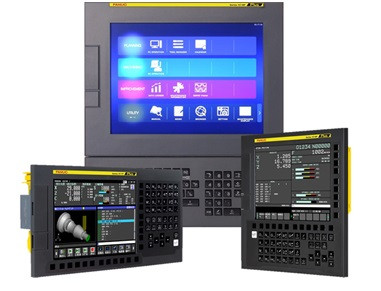

Система ЧПУ
Fanuc Oi-MF PLUS:
В линейке ЧПУ 0i – появилось новое поколение 0i – PLUS. Это очень важный шаг вперёд, особенно в применениях для оборудования фрезерной группы, Ключевое отличие заключается в том, что большое количество опциональных функций для фрезерной версии ЧПУ – MF PLUS стали доступны в базовой комплектации
ЖК-дисплей, интегрированный с ЧПУ-контроллером. Размер диагонали
ЖК-дисплея до 15 дюймов. Имеется слот для CF карты памяти и порт для USB.
Модуль ручного ввода данных (MDI) стандартного размера, с 44 клавишами. Устройства ручного ввода имеют буквенно-цифровые клавиши для ввода программ, клавиши управления, такие как RESET, PAGE UP, PAGE DOWN, HELP, клавиши меню: POS, PROG, OFFSET SETTING - необходимые для переключения между экранами.
- Максимальное количество шагов Ladder Diagram теперь равно 100 000.
- Средства кастомизации интерфейса (FANUC Picture и т.д.).
- Функции интеллектуального контроля контура AICC II (200 блоков).
- Технология высококачественной обработки: Fine Surface Technology.
- Функция отработки кадров УП путем вращения маховика
|
Функции системы ЧПУ: Fanuc 0i-MF Plus |
|||
|
(●) – в базе,(○) – опция, (-) – не доступно |
0i-MF (5) |
0i-MF (1, 3) |
|
|
Управления осями |
Макс. кол-во одновременно управляемых осей |
4 |
4 |
|
Обработка 3+2 |
● |
● |
|
|
Пакет функций высокоточной и высокоскоростной обработки: - Интеллектуальный контроль контура AICC II (200 блоков) |
- |
○ |
|
|
|
Интеллектуальный контроль контура AICCI (40 блоков) |
● |
- |
|
Компоновка контроллера |
ЖК дисплей 10.4" |
● |
● |
|
ЖК дисплей 15.0" |
○ |
○ |
|
|
Ручной пульт оператора с маховиком |
● |
● |
|
|
Объём памяти для хранения управляющих программ (УП) |
2 MB |
2 MB |
|
|
Функция DataServer до 32 ГБ |
○ |
○ |
|
|
Расширение кол-ва управляющих программ, которое может храниться в памяти ЧПУ: 1000шт |
● |
● |
|
|
Ethernet разъём, Ввод/вывод данных в систему ЧПУ с использованием CF карты памяти, портов USB и RS-232C |
● |
● |
|
|
Запуск УП с CF карты памяти |
● |
● |
|
|
Промышленные сети |
EtherNet/IP / PROFINET I/O |
○ / ○ |
○ / ○ |
|
FANUC I/O-Link i / FL-net |
○ / ○ |
○ / ○ |
|
|
Подключение к экрану ЧПУ через WEB - Браузер |
○ |
○ |
|
|
Приводы |
Шпиндельный мотор |
βiI |
βiI |
|
Сервоприводы (оси X, Y, Z) |
Betai |
Betai |
|
|
Функции ЧПУ |
Перезапуск программы/Быстрый перезапуск управляющих программ |
○ / ○ |
○ / ○ |
|
Функции кастомизации (FANUC PICTURE Executor, Macro Executor и C-Language Executor, объём памяти для пользовательского ПО: 6 Мб) |
○ |
○ |
|
|
Функция персонифицированного доступа |
○ |
○ |
|
|
Функции управления программой |

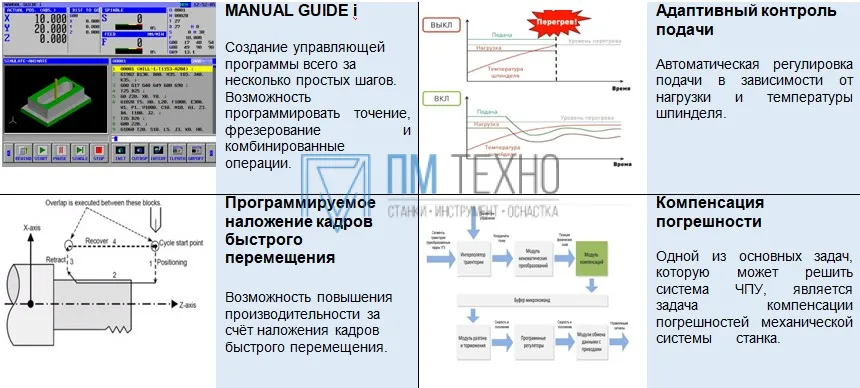

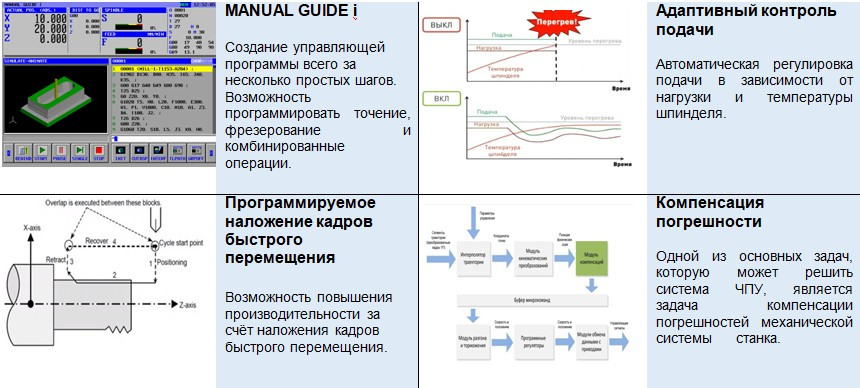

MANUAL GUIDE 0i |
○ |
- |
|
MANUAL GUIDE i |
- |
● |
|
|
Функция выбора условий обработки |
● |
● |
|
|
Динамический графический дисплей |
- |
○ |
|
|
Программируемое наложение кадров быстрого перемещения |
○ |
● |
|
|
Вызов макропрограммы одним нажатием |
○ |
○ |
|
|
Отработка кадров управляющих программ вращением MPG |
● |
● |
|
|
Функции подачи |
Нано - сглаживание траектории |
○ |
○ |
|
Компенсация погрешности |
○ |
○ |
|
|
Интерактивная диагностика неисправностей |
○ |
○ |
|
|
Адаптивный контроль подачи |
○ |
○ |
|
|
Команды наклонной рабочей плоскости, обработка 3+2 |
○ |
○ |
|
Комплект поставки
|
Наименование |
||
|
Стандартная комплектация: FANUC 0i-MF Plus (Type 3), Шпиндель BT40/12000 об/мин, главный мотор 11/15 кВт, магазин АСИ - 24 инструмента |
Включено |
|
|
Система ЧПУ и опции |
|
|
|
Sinumeric 828D / Mitsubishi M80A |
По запросу |
|
|
Шпиндель |
|
|
|
(Прямой привод) Увеличение оборотов шпинделя до 10 000 об/мин |
По запросу |
|
|
(Прямой привод) Увеличение оборотов шпинделя до 12 000 об/мин |
Включено |
|
|
Станция охлаждения шпинделя |
Включено |
|
|
Перемещения |
|
|
|
Направляющие качения роликовые по осям X, Y, Z |
Включено |
|
|
Магазин АСИ |
|
|
|
Увеличение магазина до 30 шт. |
По запросу |
|
|
СОЖ |
|
|
|
Станция подачи СОЖ через шпиндель - 30 бар |
По запросу |
|
|
Ленточный сепаратор масла от СОЖ |
По запросу |
|
|
Удаление стружки |
|
|
|
Пистолет СОЖ |
По запросу |
|
|
Винтовой стружкосборник с баком для стружки |
По запросу |
|
|
Конвейер стружки |
Включено |
|
|
Система смыва стружки «Washdown» |
По запросу |
|
|
Датчики |
|
|
|
Линейных перемещений |
"FAGOR" |
Включено |
|
"Heidenhain" |
По запросу |
|
|
Измерения заготовки |
"Blum" TC50 |
По запросу |
|
Renishaw OMP- 40 |
По запросу |
|
|
Renishaw OMP- 60 |
По запросу |
|
|
Контроля инструмента |
"Blum" ZX-Speed |
По запросу |
|
Renishaw TS27R |
По запросу |
|
|
Поворотный стол (4 ось) |
|
|
|
Пневматический тормоз |
Ø 170 мм |
По запросу |
|
Ø 210 мм |
По запросу |
|
|
Ø 250 мм |
По запросу |
|
|
Гидравлический тормоз |
Ø 255 мм |
По запросу |
|
Ø 320 мм |
По запросу |
|
|
Ø 400 мм |
По запросу |
|
|
Ø 500 мм |
По запросу |
|
|
Наклонно поворотный стол 200 мм (3+2) |
По запросу |
|
|
Manual Guide |
Включено |
|
|
Ручная задняя бабка |
По запросу |
|
|
Задняя бабка в виде планшайбы |
По запросу |
|
Характеристики
- Вид товара Станок фрезерный с ЧПУ
- Емкость магазина для инструментов, шт 24
- Конус шпинделя ВТ40
- Мощность главного двигателя, кВт 11/15
- Перемещение по оси X/Y/Z, мм 800/500/550
- Повторяемость, мм 0,004
- Потребляемая мощность (суммарная), кВт 20
- Размер стола, мм 1000 х 500
- Расстояние от носа шпинделя до стола (ВТ40), мм мин 120 – макс 670
- Система ЧПУ FANUC 0i MF Plus (Type 3)
- Скорость вращения шпинделя, об/мин 12000
- Тип магазина АСИ дисковый
- Тип привода прямой
- Точность позиционирования не более, мм 0.008
- Холостой ход, м/мин 48/48/48
Размерные параметры оборудования
- Нагрузка на стол, кг 600
Перемещение рабочих органов
- Рабочая подача, мм/мин 10 – 8 000
Электрооборудование
- Давление сжатого воздуха, МПа 0,65
Габаритные размеры и масса
- Габариты, мм 2600х2280х2550
- Масса, кг 5000
- Уточняйте у менеджера
- Артикул: VMC850
