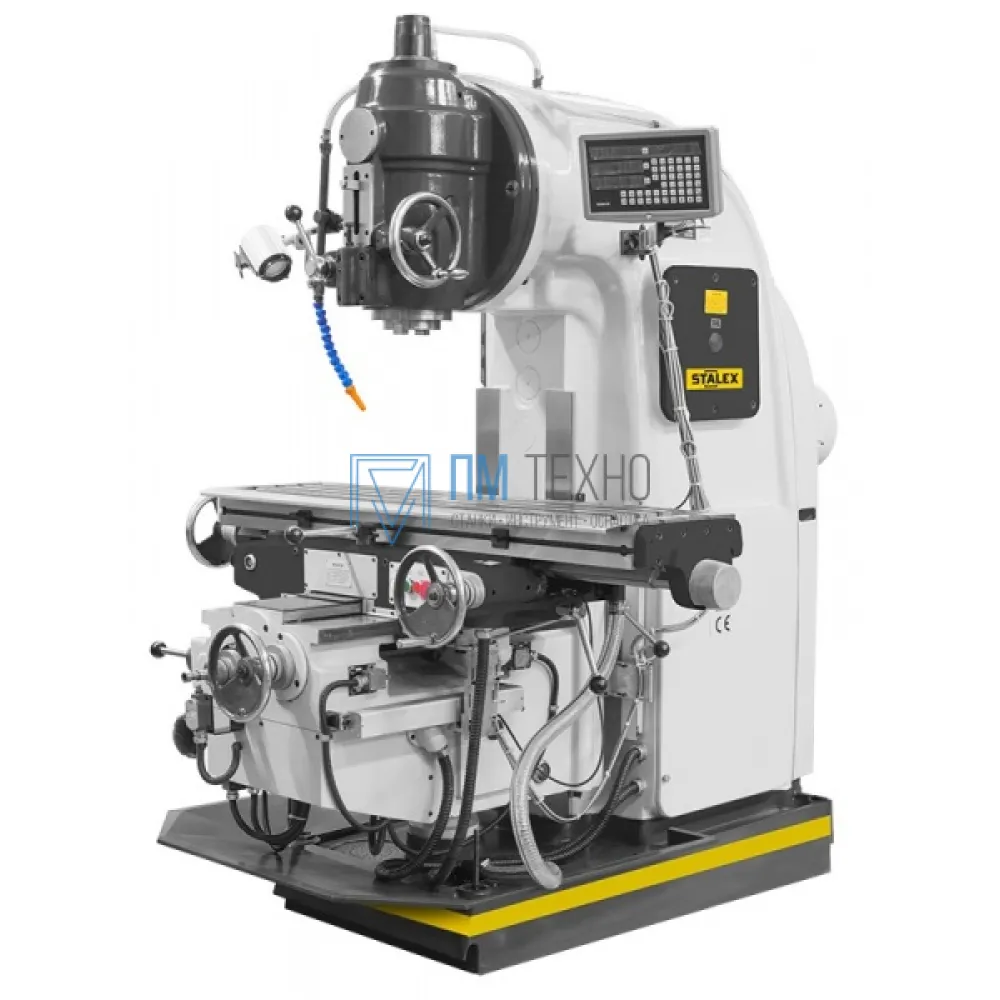

ОформитьВертикально-фрезерный станок Stalex X5032A DRO
Вертикально-фрезерный станок Stalex X5032A DRO предназначен для фрезерования, сверления и т.п. обрабатываемых резанием металлов и полимерных материалов.
- Изготовлен из высококачественного чугуна и стали
- Усиленные упорные подшипники шпинделя
- Поворот головки на угол ± 45° влево/вправо
- Централизованная смазка стола
- Автоматизированный ход стола X, Y, Z
- ШВП по осям X/Y
- Встроенное устройство подвода СОЖ
- Лампа местного освещения
- Стандарт СЕ
Комплектация:
- Цанговый патрон ISO50 с набором цанг 8шт
- Оправка ISO50/MT4.
- Тиски фрезерные 160 мм
- Оправка ISO50 для торцевых фрез.
- Лампа местного освещения
- Инструмент для обслуживания
- УЦИ по трем осям
Конус шпинделя: ISO 50 (7:24)
Частота вращения шпинделя, 18: 30-1500 об/мин
Ход пиноли шпинделя: 70 мм
Диаметр отверстия шпинделя: 29 мм
Расстояние шпиндель-стол(мин/макс): 60/410 мм
Расстояние шпиндель-стойка: 350 мм
Размер рабочего стола: 1320х320 мм
Перемещение стола по оси X, Y: 700х255 мм
Ускоренное перемещение стола X/Y/Z: 2300/1533/770 мм/мин
Диапазон скорости подачи стола::
Продольное, 18: 23,5-1180 мм/мин
Поперечное, 18: 15-786 мм/мин
Вертикальное, 18: 8-394 мм/мин
Максимальный вертикальный ход стола (мех/ручной): 330/350 мм
Максимальный поперечный ход стола(мех/ручной): 255/240 мм
Максимальный продольный ход стола(мех/ручной): 700/680 мм
Деление лимбаь: 0,05 мм
Продольное: 0,05 мм
Поперечное: 0,05 мм
Вертикальное: 0,05 мм
Пазы Т-образные: 3х18 мм
Расстояние между пазами: 70 мм
Диапазон поворота головки шпинделя: ± 45°
Общая мощность: 11 кВт
Мощность главного привода: 7,5 кВт
Мощность мотора перемещения X /Y/Z: 1,5 кВт
Двигатель насоса СОЖ: 0,125 кВт
Подача СОЖ: 22 л/мин
Максимальная нагрузка на стол: 500 кг
Габаритные размеры (ДхШхВ): 1900х1670х1960 мм
Масса: 2800 кг
Характеристики
- Конус шпинделя ISO50 (7:24)
- Макс. диаметр концевой фрезы, мм 40, 40
- Макс. диаметр сверления (Ст. 3), мм 50
- Макс. диаметр торцевого фрезерования, мм 100
- Мощность двигателя, кВт 7.5
- Напряжение питания, В 380
- Поперечное перемещение (ось Y), мм 255 (240 auto)
- Продольное перемещение (ось Х), мм 700 (680 auto)
- Размер стола, мм 1320x320
- Расстояние шпиндель-стойка, мм 420
- Расстояние шпиндель-стол, мм 60-410
- Сверлильный патрон, мм B16
- Т-образный паз, мм 18 (3)
- Угол наклона фрезерной головки от -45° до +45°
- Ход пиноли шпинделя, мм 70
- Частота вращения верт. шпинделя, об/мин 30-1500
Перемещение рабочих органов
- Вертикальное перемещение (ось Z), мм 350 (330 auto)
Габаритные размеры и масса
- Габариты, мм 1900х1670х1960
- Уточняйте у менеджера
- Артикул: X5032A
