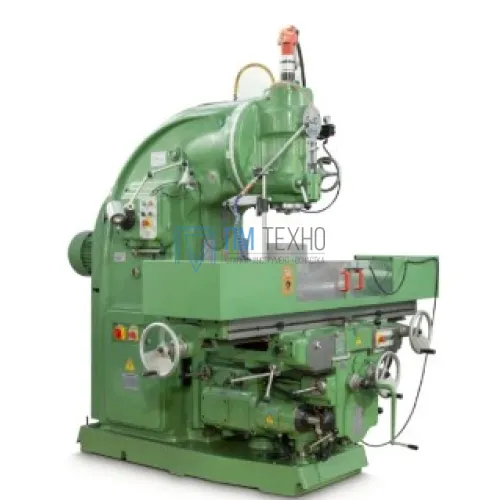

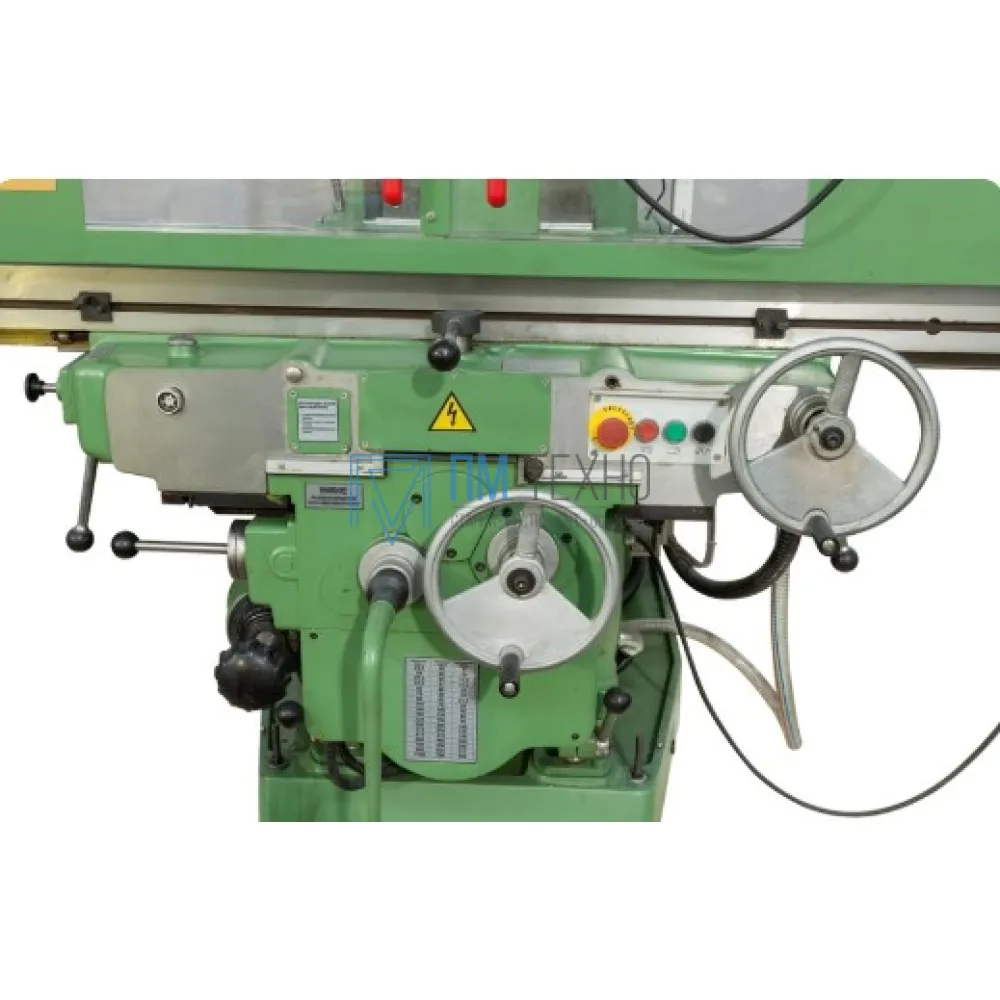

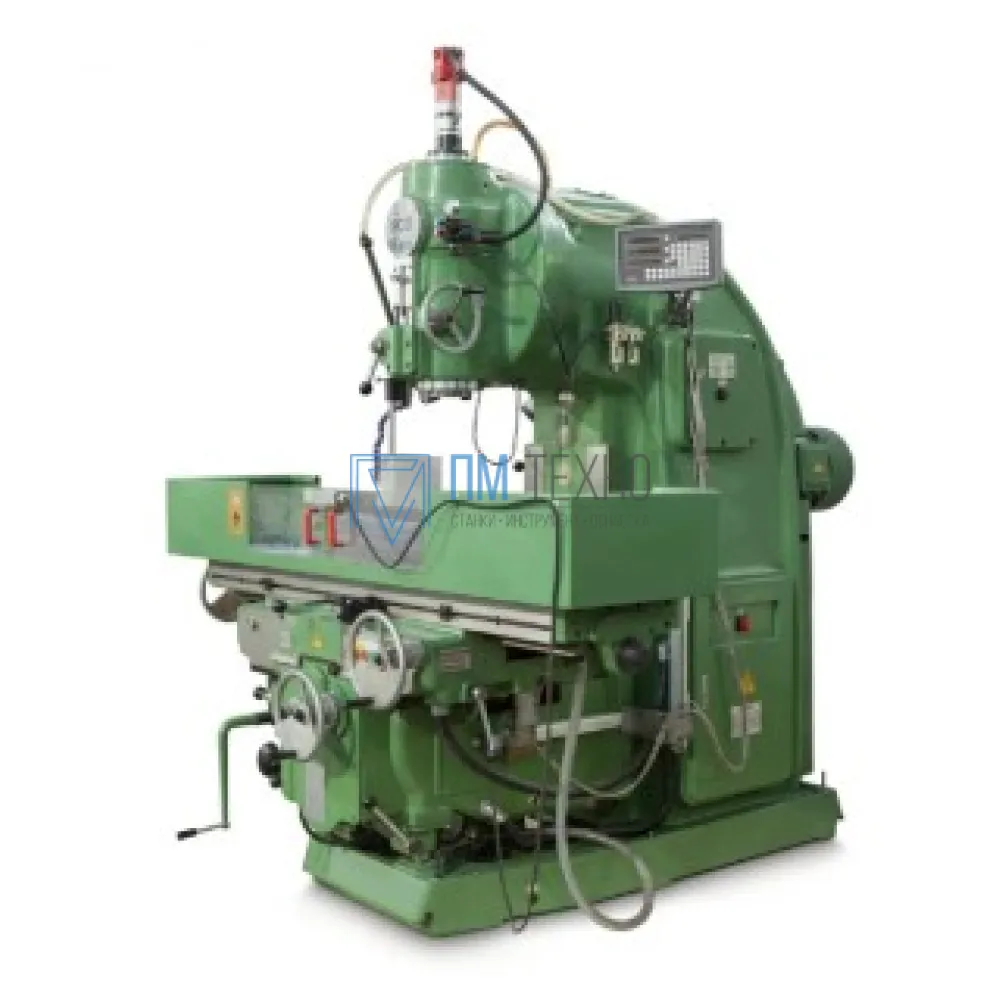

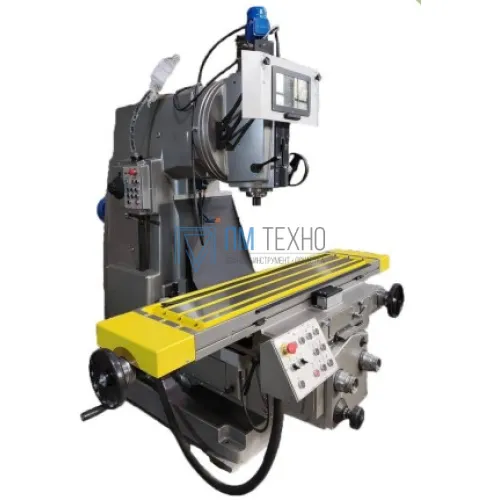

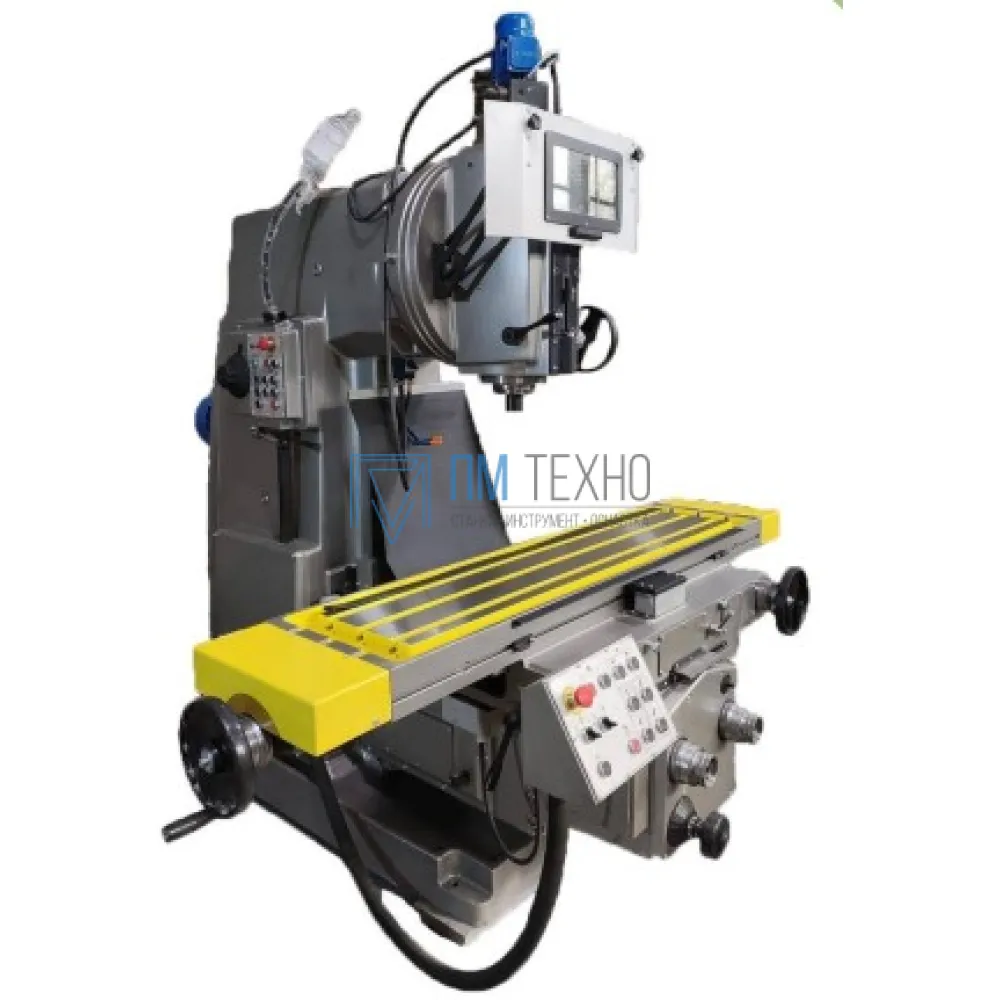

ОформитьВертикальный консольно-фрезерный станок 6Т13
Станок консольно-фрезерный вертикальный 6Т13 имеет вертикальный пинольный шпиндель и крестово двигающийся в продольной плоскости стол, установленный на вертикально движущейся по направляющим стойки консоли. Оборудование имеет класс точности Н по ГОСТу 8-88.
Модель 6Т13 служит для фрезерования в основном торцовыми и концевыми инструментами заготовок из различных видов металла, включая чугун, сталь, цветные и тяжелые в обработке металлы.
Особенности конструкции:
- Работа с криволинейными поверхностями осуществляется под управлением копировального устройства, наконечник электроконтактного датчика перемещения стола определяет контуры копира.
- Смазочно-охлаждающая жидкость контролируется двигателем вертикального насоса и поступает по трубопроводам непосредственного к инструменту.
- Отверстия с осью под 45 градусов к плоскости стола обрабатываются с помощью специального устройства ручного осевого сдвига гильзы шпинделя у поворотной шпиндельной головки. Благодаря высоким мощностным показателям и жесткости при работе с заготовками стало возможно использование инновационных инструментов из быстрорежущей сверхтвердой стали.
- Технологические возможности могут быть расширены за счет применения делительной головки и круглого поворотного стола.
Характеристики
- Вид товара Вертикально-фрезерные станки
- Конус шпинделя 7:24 ISO 50
- Размер стола, мм 1700 х 400
- Расстояние шпиндель-стойка, мм 450
- Расстояние шпиндель-стол, мм 115-500
- Т-образный паз, мм 3-18 х 90
- Частота вращения верт. шпинделя, об/мин 30-1500
- Число ступеней частот вращения шпинделя 18
Размерные параметры оборудования
- Диапазон рабочих подач стола по оси X, мм/мин 23,5-1180
- Диапазон рабочих подач стола по оси Y, мм/мин 15,0-786
- Диапазон рабочих подач стола по оси Z, мм/мин 8,0-394
- Нагрузка на стол, кг 800
- Перемещение стола по осям Х, Y, Z (ручное), мм 900 / 315 / 385
- Ускоренное перемещение стола по оси X/Y/Z , мм/мин 2300/1540/770
Задняя бабка и пиноль
- Максимальный вылет пиноли, мм 85
Габаритные размеры и масса
- Габариты, мм 2556 х 2159 х 2298
- Уточняйте у менеджера
- Артикул: БСТ_6Т13
