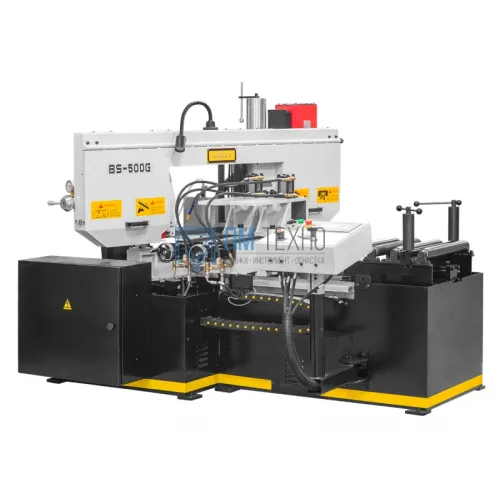

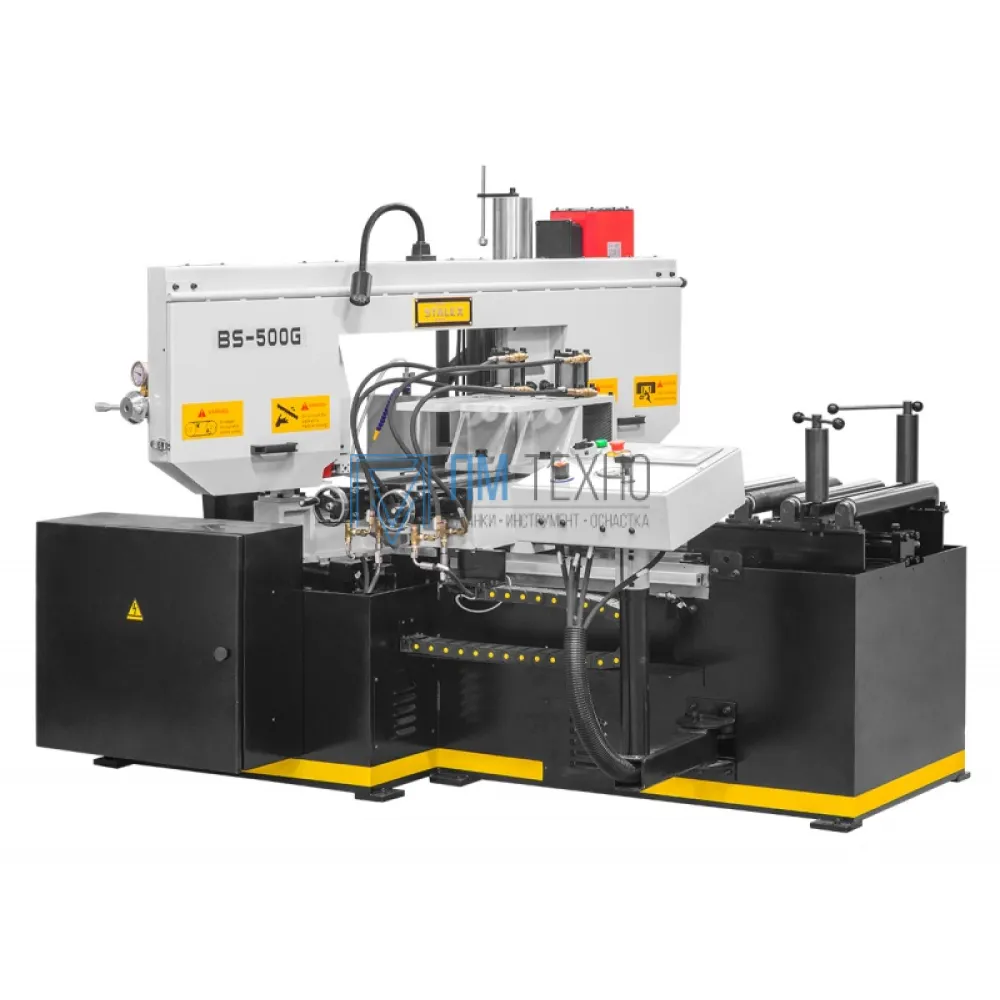

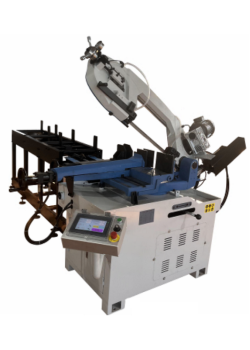

Автоматический ленточнопильный колонный станок Stalex BS-500GА

     Модель Stalex BS-500GA является автоматическим ленточнопильным станком, колонного типа.

     Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 350 мм и прямоугольной заготовки 500x350 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.

     Ленточнопильный станок имеет 2 вертикальные стойки (колонны):

• 1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама;
• 2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.

     Пильная рама, представляет собой стальную сварную конструкцию.

На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

     Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.

     На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.

     Основные элементы:

- Угол пиления заготовок 15°; 30°; 45°; 90°;

- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма;

- Опускание и подъем рамы осуществляется за счет гидравлики автоматически;

- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи;

- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы);

- Сенсорный дисплей управления;

- Станок управляется трёхфазным двигателем;

- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-60 м/мин;

- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена;

- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин;

- Термозащита электродвигателя;

- Система смазки и охлаждения полотна;

- Тиски гидравлические с возможностью быстрого зажима заготовок;

- Макс. единичный ход подающих гидравлических тисков – 500мм;

- Механическое натяжение полотна;

- Шнековый конвейер для сбора стружки, приводимая в движение автоматически;

- Подсветка зоны резания;

- Гидравлическая система регулирования усилия резания;

- Автоматическое подъём рамы при завершении резки;

 - Прижимы для пакетной резки – на стационарные и подающие тиски.

     На станках применяются биметаллические пилы марок М42 и М51 размером 34х1,1х4180 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей. Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
