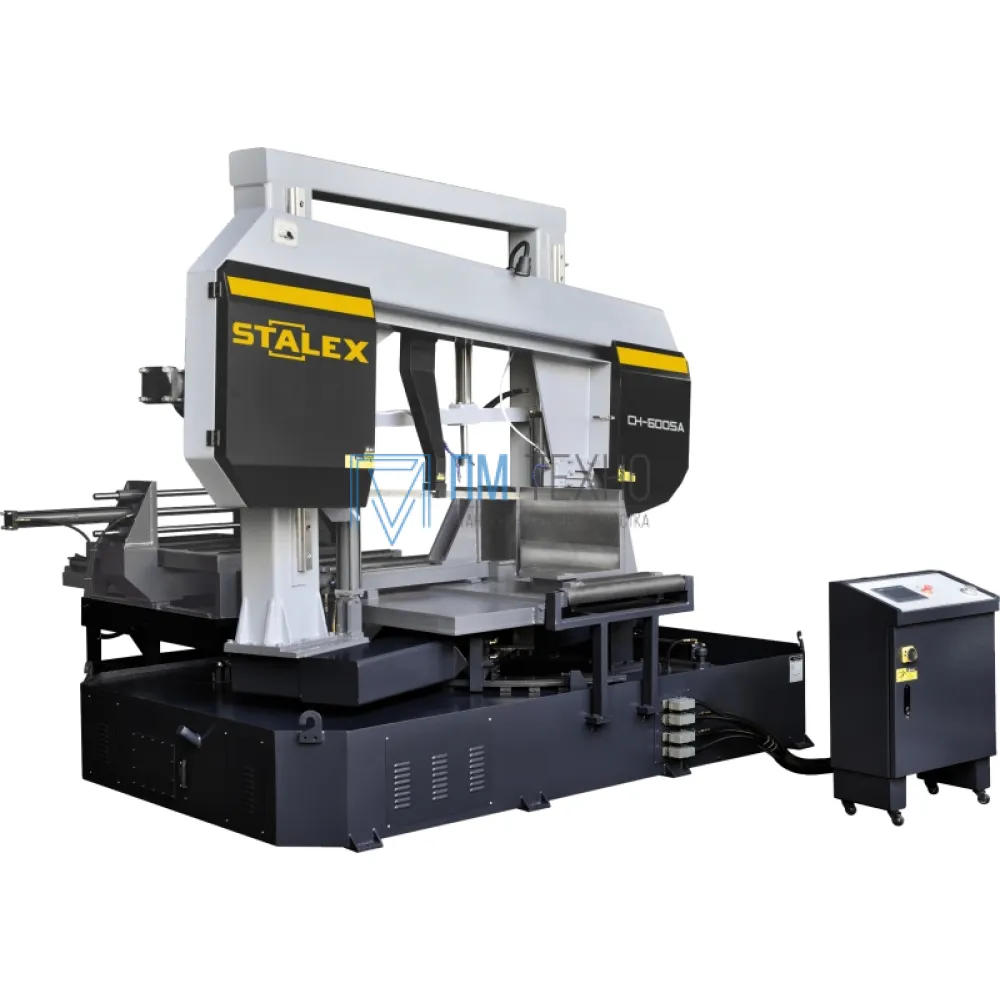

Автоматический ленточнопильный колонный станок Stalex CH-600SA

Модели Stalex серии «CH», являются автоматическими ленточнопильным станками, колонного двухстоечного типа. Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, балок, двутавров из стали и сплавов, максимальным диаметром круга 600мм и прямоугольных заготовки под углами 90°/45. Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама, образуя жёсткий замкнутый контур с высокой стабильностью реза. Пильная рама, представляет собой мощную стальную сварную конструкцию. На автоматических станках операция резки осуществляется в автоматическом режиме. Оператор задает на PLC контроллере параметры обработки заготовки (длину, кол-во резов и т.д) Нажимает кнопку «Пуск» и станок начинает выполнять весь цикл резания (подачу заготовки в зону резания - зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков.) Оператор только контролирует весь процесс резки. Поворот пильной рамы на нужный угол и фиксация, происходит при помощи гидравлики. Основные элементы - Угол пиления заготовок 90°/45. - Опускание и подъем рамы осуществляется за счет гидравлики автоматически - Станок управляется мощным трёхфазным двигателем. - Точная регулировка полотна позволяет добиться безлюфтового вращения - Гидравлическое натяжение полотна - PLC контроллер с сенсорным управлением, позволяет одновременно устанавливать угол поворота, длину подачи и время резки - Гидравлическая автоматическая подача, высокая точность подачи и хорошая стабильность - Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно - Тиски гидравлические с возможностью быстрого зажима заготовок - Плавная регулировка скорости при помощи инвертера - Автоматическое подъём рамы при завершении резки - Станок изготовлен по стандартам СЕ

: Stalex CH-600 SA
Мощность главного двигателя: 7,5 кВт (3-х фазный)
Мощность гидростанции: 1,5 кВт
Мощность системы СОЖ: 0,12 кВт
Диапазон реза: 90/45 градусов
Поворот пильной рамы: Привод гидроцилиндра + энкодер
Управление поворотом рамы: Гидравлический механизм поворота и фиксации
Главный привод: зубчатый
Тиски: Гидравлический привод
Натяжение полотна: гидравлическое
Скорость резания (плавно): 20-90 м/мин(инвертер)
Одиночный ход подачи: 500 мм
Рабочая зона: 90°/45
600
700 х 600/600х600
Габариты ленточного полотна: 41х1,3х8950 мм
Рабочая высота стола: 995 мм
Общие размеры (ДхШхВ): 4400х4000х2500 мм
Объем бака СОЖ: 200 л
Объем гидростанции: 100 л
Опции::
Рольганг 2 метра: Арт.102905
Гидравлический прижим для пакетной резки: Арт.102903
Автом. шнековый конвейер: Арт.102901
