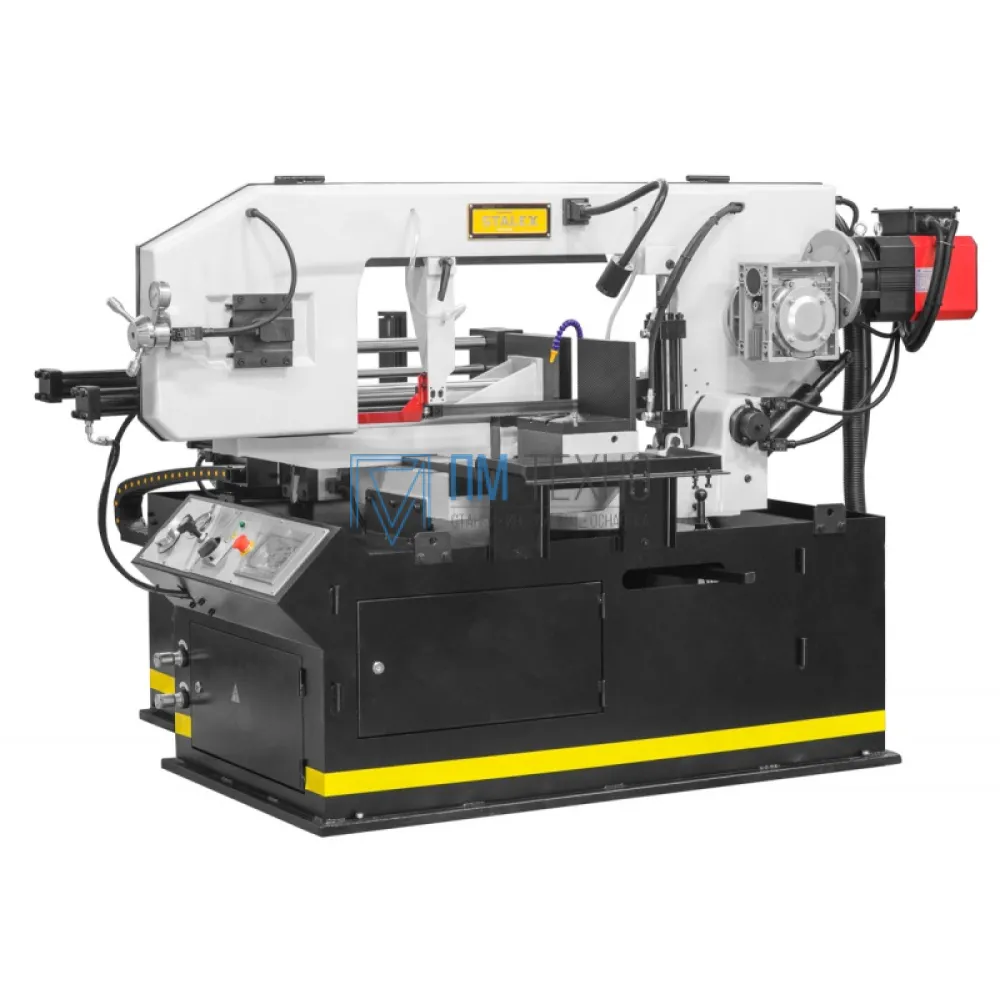

Автоматический ленточнопильный станок Stalex BS-460GBA

     Stalex BS-460GBA - автоматический ленточнопильный станок, предназначен для пиления труб максимальным диаметром 330 мм и прямоугольной профильной заготовки 460x250 мм под углом 90°.

     На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».

     Основные элементы:

- Угол пиления заготовок  15°; 30°; 45°; 60°; 90°.

- Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма.

- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.

- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.

- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).

- Макс. единичный ход подающих гидравлических тисков – 500мм.

- Станок управляется трёхфазным двигателем.

- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 15-90 м/мин.

- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.

- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.

- Термозащита электродвигателя.

- Высота от пола до основания тисков – 850мм.

- Система смазки и охлаждения полотна + пистолет для смыва стружки.

- Гидравлическая система регулирования усилия резания.

- Автоматическое подъём рамы при завершении резки.

     На станках применяются биметаллические пилы марок М42 и М51 размером 27х0,9х3960 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.

     Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
