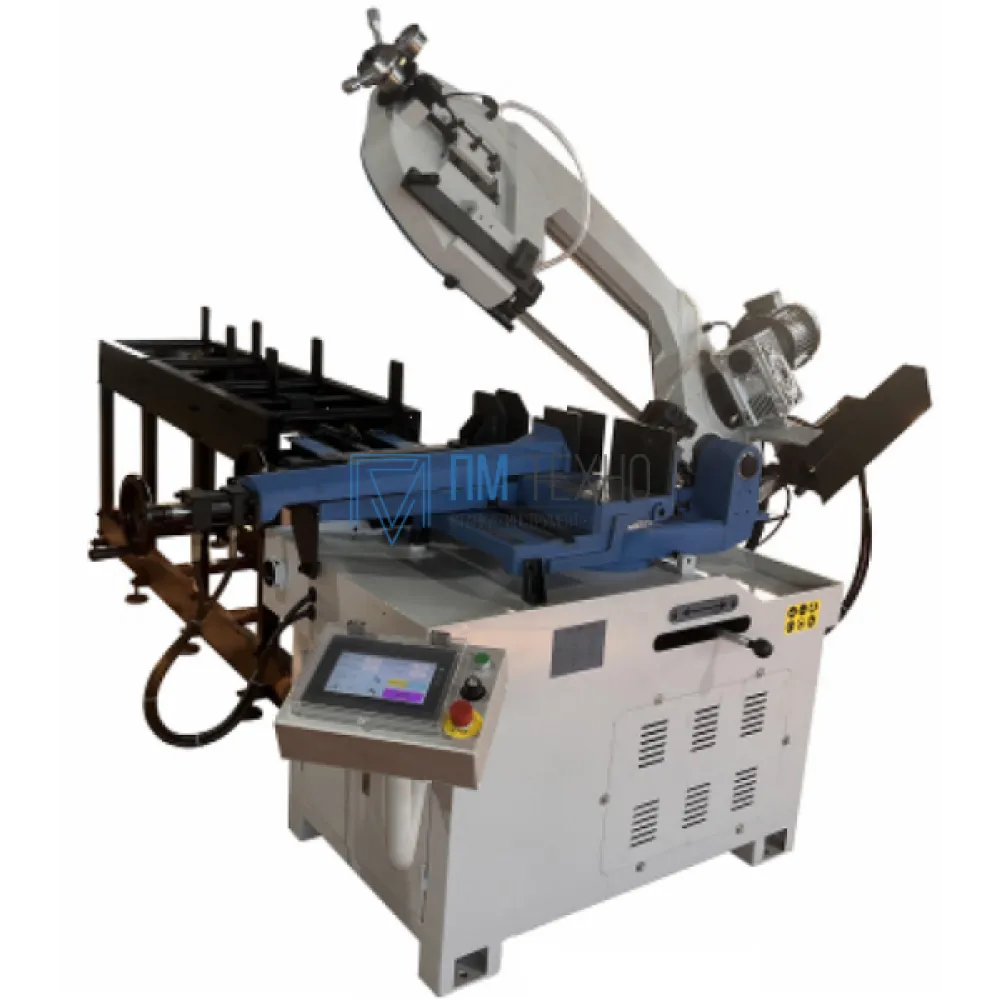

Станок ленточнопильный Stalex BSМ-270GA

Модель Stalex BSM-270GА являются автоматическими ленточнопильными станками, консольного типа. Автоматические ленточнопильные станки, предназначены для пиления труб, балок и других заготовок, под различными углами и поворотом рамы станка в обе стороны. На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова. В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы в обе стороны от – 45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Основные элементы cтанка Stalex BSM-270GА:

• Поворотный стол с возможность поворота пилы в обе стороны от – 45°… 0°…+45°…+60 , регулировка угла поворота вдоль шкалы
• Литая чугунная рама гарантирует жесткость станка и гасит вибрации
• Опускание рамы осуществляется под собственным весом
• Гидравлическая станция для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход), бак 22 литра
• Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 25:1)
• Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 17 литров
• Точность движения ленты обеспечивается за счет твердосплавных пластин и роликовых подшипников
• Механический рольганг (конвейерные стойки подвода заготовок) – общей длиной 1 метр

Стандартная комплектация для Stalex BSM-270GA:

• Подвижная направляющая с роликовыми подшипниками натяжения полотна
• Гидравлическая система движения рамы пилы
• Гидравлические тиски
• Скорость вращения пилы, плавная регулировка скорости 5-90 м/мин
• Маховик механического натяжения ленты
• Датчик контроля натяжения полотна – тензометр
• Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
• Лампа дополнительного освещения
• Лазерная указка линии реза
• Механический рольганг (конвейерные стойки подвода заготовок) – общей длиной 1 метр
• Пила ленточная квалитет М42
• Панель управления - Сенсорный дисплей управления с защитным экраном - Кнопка включения станка - Маховик регулировки скорости резания 5-90 м/мин -

Мощность главного двигателя: 1.5 кВт. (380 вольт)
Мощность двигателя гидравлической системы: 1.5 кВт. (3-х фазный, 380 вольт)
Двигатель СОЖ: 0,45 кВт.
Привод: зубчатый
Скорость резания: 5 90 м/мин (инвентор)
Рабочая зона: -45°
90°
+45°
+60°
210
270
240
160
180
260
180
100
180x180
220x370
160x240
160х100
Макс. длина подачи (за один раз): 500 мм
Точность подачи: 0,2 мм/500 мм
Подготовленные пазы в основаниях тисков для пиления под углом: -45°; -30°; -15°; 0°; +15°; +30°; +45°; +60°
Блоки позиционирования полотна (перпендикулярности): имеют направляющие подшипники и твердосплавные пластины
Автоматический подвод заготовок: +
функция подачи контролируется гидравлической системой
Передаточное отношение
: 25:1
Угол разворота рамы:
Диаметр шкивов: 380 мм
Размер полотна: 27х0,9х3160 мм
Рабочая высота станка: 920 мм
Механическое натяжение ленточнопильного полотна: +
Лампа дополнительного освещения: +
Лазерная указка линии реза: +
Зажим заготовки: гидравлический
Объём гидравлического бака: 22 л
заливать 2/3 по уровню масла
*используется гидравлическое масло стандартного качества (веретёнка):
*Залить чистое гидравлическое масло в бак:
в летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости),
в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости).
Как правило, уровень масла должен находиться в верхней части указателя.:
Объем бака СОЖ: 17 л
заливать 2/3 по уровню СОЖ:
Упаковка: 1840х755х1715 мм
850х830х1150 мм
Размер станка в собранном виде (ДхШхВ): 3434х2077х1692 мм
Масса нетто/брутто: 665/735 кг
Производство: Китай
Гарантия: 1 год
