Станок абразивно-отрезной маятниковый СОМ-400В (2,2 кВт)

СОМ-400В

Описание
Характеристики

Назначение.

Станок отрезной маятниковый модели СОМ – 400В предназначен для резки труб, арматуры, металлопроката и материалов аналогичных физических свойств, с помощью абразивных армированных кругов, изготовленных по ГОСТ 21963-82, в условиях монтажных площадок и производственных баз. Отличительно особенностью станка СОМ-400В от других модификаций является наличие вертикального трубоприжима, а так же двигателя, мощностью 2,2 кВт.

Особенности конструкции.

Основанием станка СОМ-400В является жесткая рама (1);
На основании смонтирована ось (4) маятникового узла (2);
Для надежной фиксации заготовки, на столе установлен вертикальный трубоприжим (3);
На маятниковом узле смонтирован двигатель 2,2 кВт (5), пускатель (6) , кожух отрезного круга (7), кожух ремня (8);
На раме имеется болт заземления (10).
На станке СОМ-400В, в отличии от станка СОМ-400Б, отсутствуют: Стол (13), Скобы для строповки (12) и упор (14).

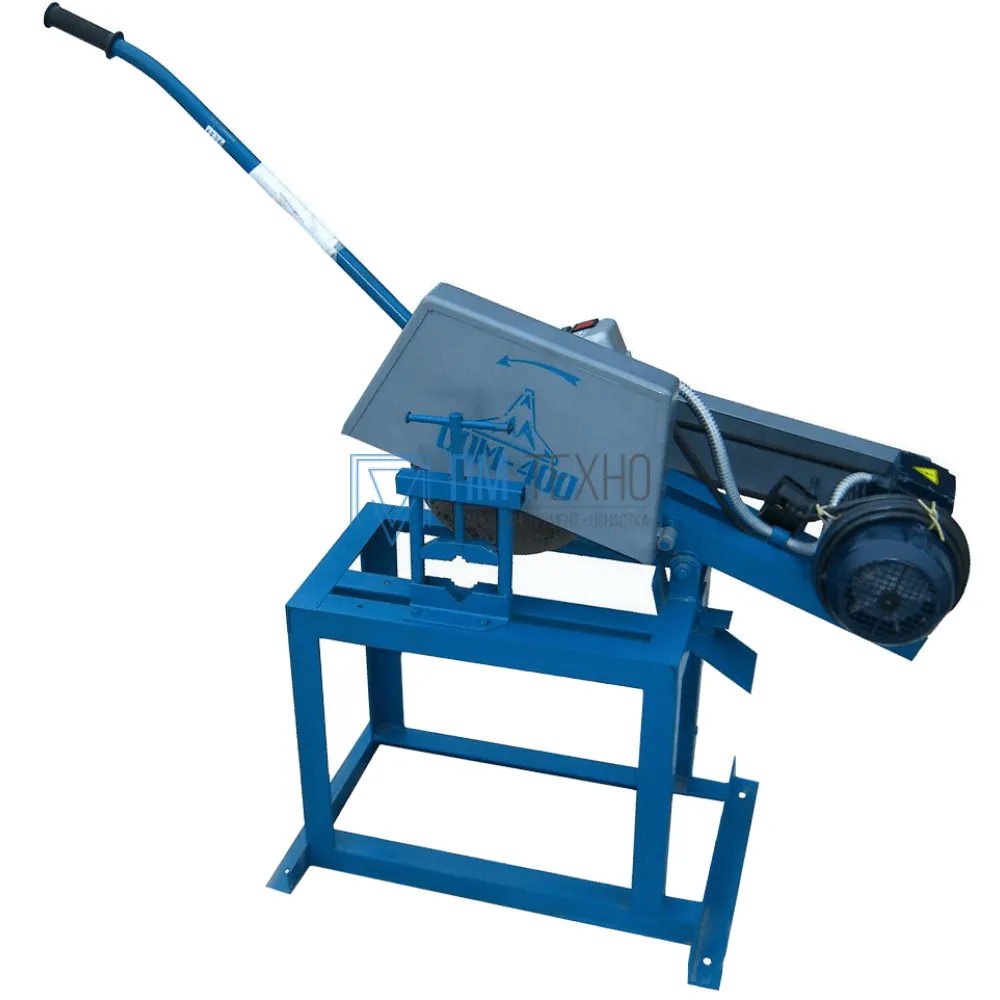

Общая компоновка станка СОМ-400В.

Рама;
Маятниковый узел;
Вертикальный трубоприжим;
Ось;
Двигатель;
Пускатель;
Кожух отрезного круга;
Кожух ремня;
Рукоятка;
Болт заземления;
Отрезной круг.

Принцип работы на станке.

Перед работой на станке СОМ-400В необходимо убедится надежности монтажа станка на фундаменте и подкючении к сети.

Для осуществления реза на станке, необходимо закрепить заготовку в трубоприжиме (3), при этом ось центра абразивного круга по вертикали должна совподать с осью обрабатываемой детали, как указано на схеме.
