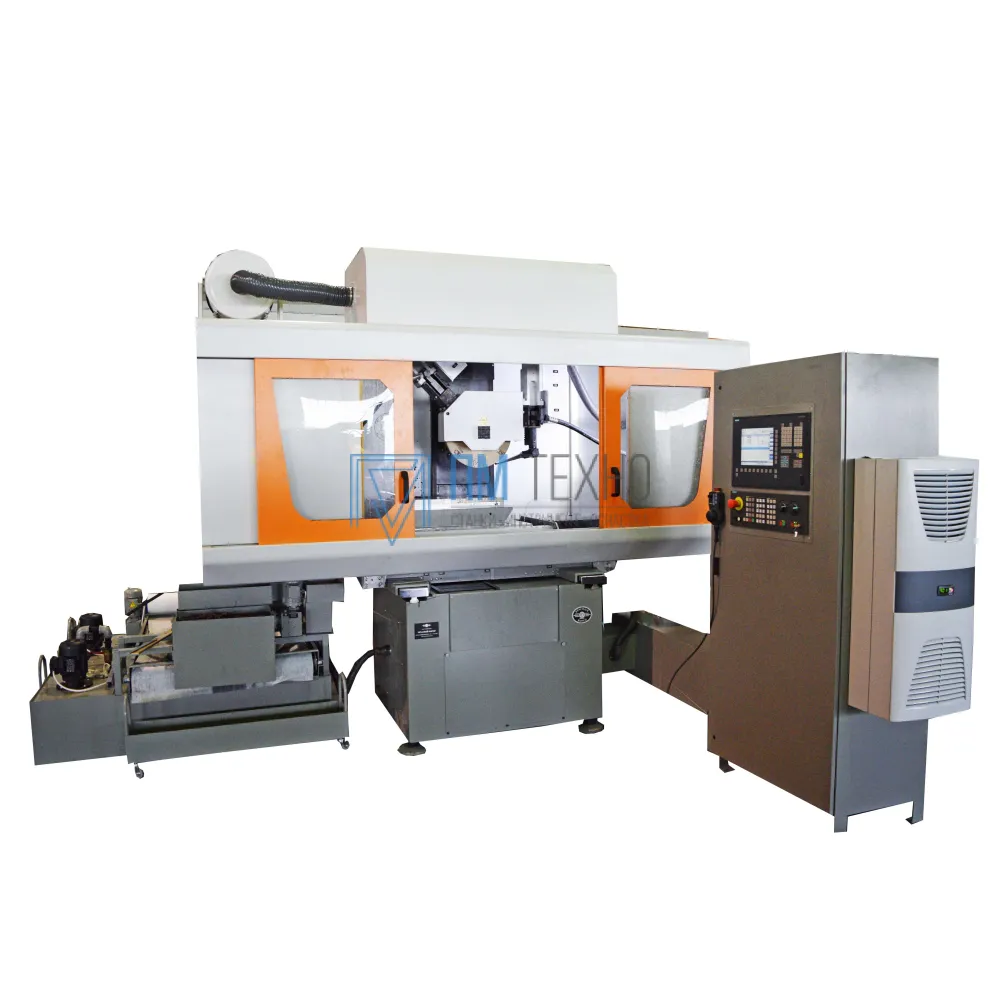

Полуавтомат профилешлифовальный с ЧПУ модели ОШ-620Ф3 предназначен для шлифования плоских поверхностей и криволинейных профилей, представляющих собой сочетание отрезков, прямых дуг, окружностей и других точно заданных кривых в прямоугольной и полярной системе координат маятниковым шлифованием методом копирования или обходом контура.
При оснащении станка делительной бабкой и бабкой задней, возможна обработка пазовых и шлицевых поверхностей деталей типа тела вращения при базировании детали в центрах или патроне.
Область применения станка – предприятия мелкосерийного и серийного производства.
Профилирование шлифовального круга производится вращающимся радиусным алмазным роликом механизма правки, установленного на столе станка.
Станок может оснащаться системой ЧПУ и инкрементальными датчиками (преобразователями линейного перемещения) по двум программируемым координатам (поперечное перемещение суппорта – координата Z, вертикальное перемещение шлифовальной головки – координата Y).
Кинематическая схема станка должна обеспечивать следующие движения:
- вращение шлифовального круга;
- вертикальное перемещение шлифовальной головки;
- поперечное перемещение стола;
- продольное перемещение стола;
- вращение алмазного ролика механизма контурной правки;
- поворот шпинделя передней бабки.
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Перемещения рабочих органов осуществляется по стальным закалённым направляющим на опорах качения посредством шарико-винтовых пар
- Вращение шпинделя шлифовальной головки осуществляется асинхронным электродвигателем с частотным регулированием оборотов
- Применение высокоточных радиально-упорных шарикоподшипников фирмы «IBC» для шлифовального шпинделя (в передней опоре четыре, а в задней два)
- Профилирование рабочей поверхности шлифовального круга выполняется алмазными роликами механизма правки с радиусом при вершине R=0,7 мм и R= 2,5 мм в автоматическом режиме по программе
- Автоматическая смазка направляющих
- Управление станком осуществляется системой ЧПУ с пульта управления электрошкафа, расположенного спереди перед рабочей зоной по управляющей программе
- Применение бесконтактных датчиков, охладителя электрошкафа
- Бак системы охлаждения с насосом производительностью 50 л/мин и магнитным сепаратором
Характеристики
Вид товара
Плоскошлифовальные станки
|
Характеристика |
Значение |
|
Размер зеркала стола, мм. |
400 х 800 |
|
Класс точности |
В (ГОСТ 8-82) |
|
Размер образца изделия, мм |
500х150х120 |
|
Наибольшее расстояние от зеркала стола до оси шпинделя, мм. |
650 |
|
Плоскостность, мкм |
4 |
|
Параллельность, мкм |
5 |
|
Шероховатость поверхности обработанной периферией круга, Ra |
0,16 |
|
Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. |
400 х 127 х 25/63 |
|
Наибольшая высота обрабатываемых поверхностей, мм. |
385 |
|
Пределы продольного перемещения стола (ось Х), мм/мин |
2 - 25 |
|
Пределы вертикального перемещения головки (ось Z), мм/ход |
0,001 - 0,3 |
|
Пределы поперечного перемещения (ось Y), мм/ход |
0,3 - 20 |
|
Управляемое количество координат |
3 |
|
Мощность привода главного движения, кВт |
5,5 - 11 |
|
Частота вращения шлифовального шпинделя, об/мин |
1750 - 2300 |
|
Наибольшая ширина обрабатываемых поверхностей с выходом шлифовального круга (при высоте круга 40 мм), мм |
400 |
|
Наибольшая длина обрабатываемых поверхностей, мм |
700 |
|
Габаритные размеры (LxBxH), мм. |
3220х3100х2140 |
|
Масса, кг. |
3600 |
В комплект поставки станка входит:
- станок в сборе;
- система подачи и очистки СОЖ;
- гидростанция привода стола и смазки;
- шкаф электроавтоматики c системой ЧПУ;
- механизм контурной правки;
- электромагнитная плита 630 х 400 мм;
- комплект запасных частей, инструмента и принадлежностей
- комплект эксплуатационно-технической документации;
- управляющая программа обработки детали.
- шлифовальные круги 400 х 127 х 50 - 2 шт.
- Пистолет для обдува воздухом. Данная опция включает в себя специальный пистолет с поливиниловой трубкой, через которую подводится под давлением из внешней сети воздух.
- Система подачи и очистки СОЖ с магнитным сепаратором и фильтром-транспортёром. Данная опция включает в себя бак с помпой для подачи СОЖ в зону обработки и фильтром-транспортёром с рулонным фильтровальным полотном, а также магнитным сепаратором, который установлен на раме фильтра-транспортёра.
- Шарико-винтовая передача (винт-гайка качения) на продольное перемещение стола, управляемое от ЧПУ. Данная опция включает в себя передачу винт-гайка качения, установленную между верхними направляющими суппорта.
- Оснащение поворотным столом с управляемой координатой.
- Оснащение станка высокооборотным электрошпинделем или фортуной. Станок оснащается шлифовальной головкой с горизонтальным шпинделем.
- Оснащение станка поворотной делительной бабкой с управляемой координатой (С) и бабкой задней (приспособление делительное), управляемое от ЧПУ.
- Оснащение шлифовальной головки устройством динамической балансировки шлифовального круга. Данная опция включает балансировочную головку фланцевого типа с бесконтактным передатчиком, датчиком вибрации и электронным прибором.
- Оснащение устройством контроля положения детали. Данная опция включает в себя механизм, состоящий из кронштейна, на котором закреплена ось с рычагом.
