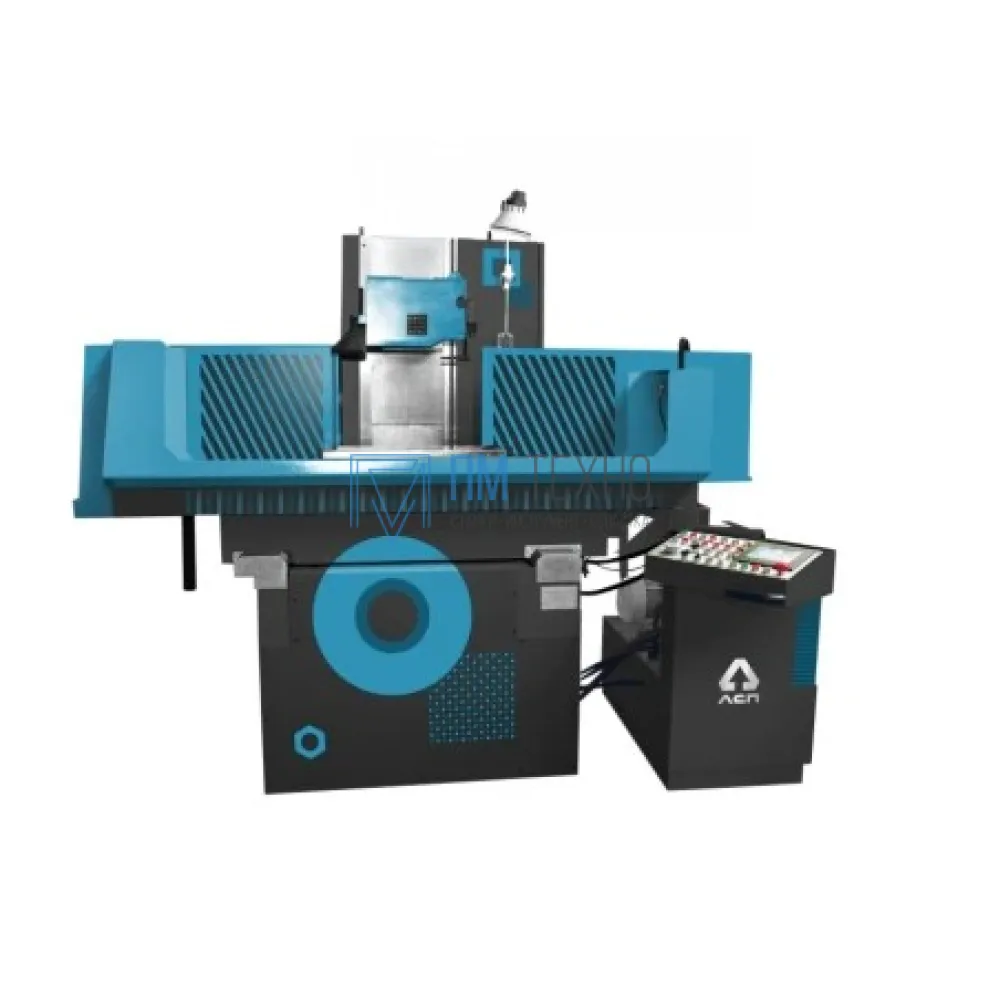

ОформитьСтанок плоскошлифовальный 3л711В
Плоскошлифовальный станок с крестовым столом 3Л711В предназначен для шлифования периферией и торцом круга плоских поверхностей заготовок из материалов, применяемых в машиностроении.
Суппорт станка обеспечивает продольное и поперечное перемещение стола. Продольное перемещение стола осуществляется по направляющим скольжения.
Класс точности станка В.
Поперечное перемещение крестового суппорта и вертикальное перемещение шлифовальной головки осуществляется по направляющим качения (винт-гайки качения).
Кинематическая схема станка обеспечивает следующие перемещения:
- продольное автоматическое бесступенчатое регулируемое перемещение стола от гидроцилиндра;
- ускоренное перемещение шлифовальной головки;
- перемещение крестового суппорта с автоматическим реверсом;
- ручное грубое и тонкое перемещение посредством электронного штурвала.
Станок 3Л711В оснащен системой программного управления, построенной на базе ПЛК фирмы "Delta Electronics", сенсорной панели оператора; сервоприводов поперечной и вертикальной подач.
Комплектация:
- Комплект электрооборудования на базе контроллера Delta
- Агрегат подачи смазывающие-охлаждающей жидкости (СОЖ) в комплекте с магнитным сепаратором
- Комплектный гидропривод
- Плита электромагнитная
- Обслуживающий инструмент
- Оправка для балансировки шлифовального круга
- Устройство правки шлифовального круга в комплекте с алмазным карандашом
- Планшайба шлифовального круга (комплект)
- Комплект ремней
- Руководство по эксплуатации
Характеристики
- Вид товара Станок плоскошлифовальный
- Макс. высота заготовки, мм 400
- Мощность привода главного движения, кВт 4
- Наибольшая масса устанавливаемой заготовки, кг 200
- Наибольшая ширина заготовки, мм 200
- Плоскостность, полученная на образце изделия, мкм 4
- Поперечный ход стола, мм 700
- Размер стола, мм 630 x 200
- Размер шлифовального круга, мм 250х40
- Расстояние шпиндель-стол, мм 550
- Шероховатость поверхности, полученная на образце изделия, Ra 0.16
Обрабатываемая деталь
- Макс. длина заготовки, мм 630
Перемещение рабочих органов
- Вертикальное перемещение шлифовальной бабки 400
- Уточняйте у менеджера
- Артикул: МВ_3л711В
