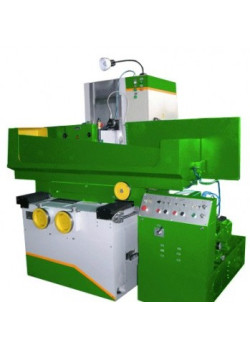

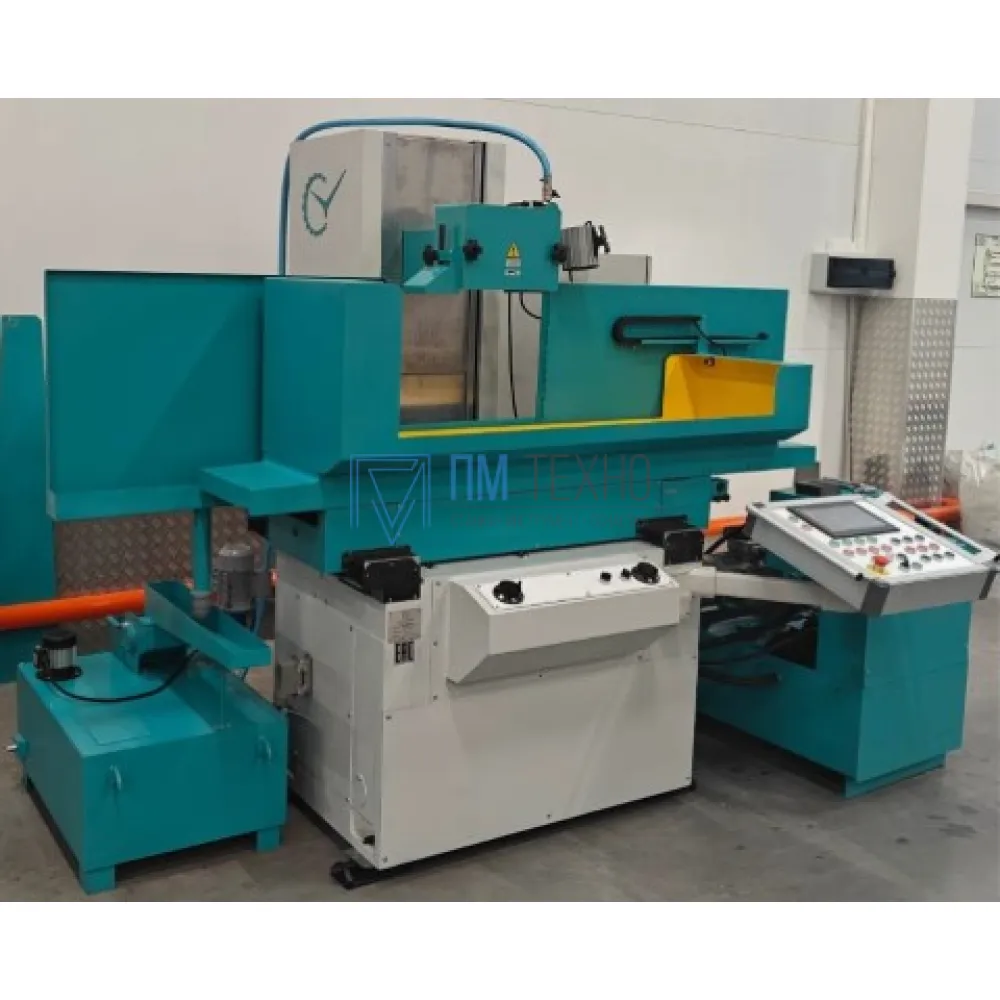

Станок плоскошлифовальный 3Л722В-70(А)

Плоскошлифовальный станок с прямоугольным столом серии 3Л722А(В)-70 предназначен для обработки поверхности детали периферией и торцом шлифовального круга.

Отличительная особенность данной серии станков – жёсткость и устойчивость к вибрациям.

Станки оснащены системой программного управления на базе контролера Delta Electronics (базовая комплектация), которая позволяет обрабатывать детали в двух режимах:

•  автоматический режим (обработка выполняется по программе без участия оператора);
•  ручной режим (последовательность обработки задает оператор).

Управление станком осуществляется с пульта управления оснащенного:

•  сенсорной панелью оператора;
•  электронным штурвалом-энкодером;
•  рядом кнопок.
•  выносной пульт с энкодером (опция).

В автоматическом режиме станки выполняют последовательно операции по получистовому шлифованию, по чистовому шлифованию и выхаживанию. После каждой операции система выполняет автоматическую правку круга с компенсацией его износа. Автоматическое управление размером инструмента дает возможность получать точность размера деталей.

•  В системе станка заложен ряд стандартных циклов шлифования, что позволяет выполнять быструю переналадку станка на выполнение обработки новой партии деталей. При необходимости оператор станка может составить новый цикл обработки, и сохранить его в контроллере станка.
•  Станок оснащен автоматической системой смазки всех механизмов, что обеспечивает долгосрочную эксплуатацию направляющих и деталей кинематической цепи.

Комплектация:

• Станок в сборе в т.ч.

-Агрегат охлаждения в комплекте с магнитным сепаратором

-Комплектный гидропривод

-Установка смазки

• Комплект электрооборудования, включающий в себя:

- пульт управления, в комплекте с сенсорной панелью фирмы «Delta Electronics» DOP-B07S515 TFT дисплей 7" (4:3);

- программируемый логический контролер фирмы «Delta Electronics»;

- сервопривод поперечного перемещения вертикальной стойки станка;

- сервопривод вертикального перемещения шлифовальной бабки.

Продольное перемещение осуществляется от гидроцилиндра.

• Приспособления, принадлежности, инструмент и запасные части:

-Планшайба (комплект) для шлифовального круга Н 80 мм.

-Планшайба (комплект) для шлифовального круга Н 50/63 мм.

-Устройство для правки шлифовального круга (от стола)

-Плита электромагнитная мелкополюсная 400/800 мм

-Приспособление для правки круга алмазным карандашом

-Оправка для статической балансировки шлифовального круга

-Ключ-съемник планшайбы шлифовального круга

-Ключ от электрошкафа

-Ремень зубчатый

-Скребок

-Комплект манжет

-Фильтроэлемент РЕГОТМАС (комплект)

-Домкрат клиновой (комплект)

-Комплект масел и СОЖ для запуска оборудования

• Руководство по эксплуатации
