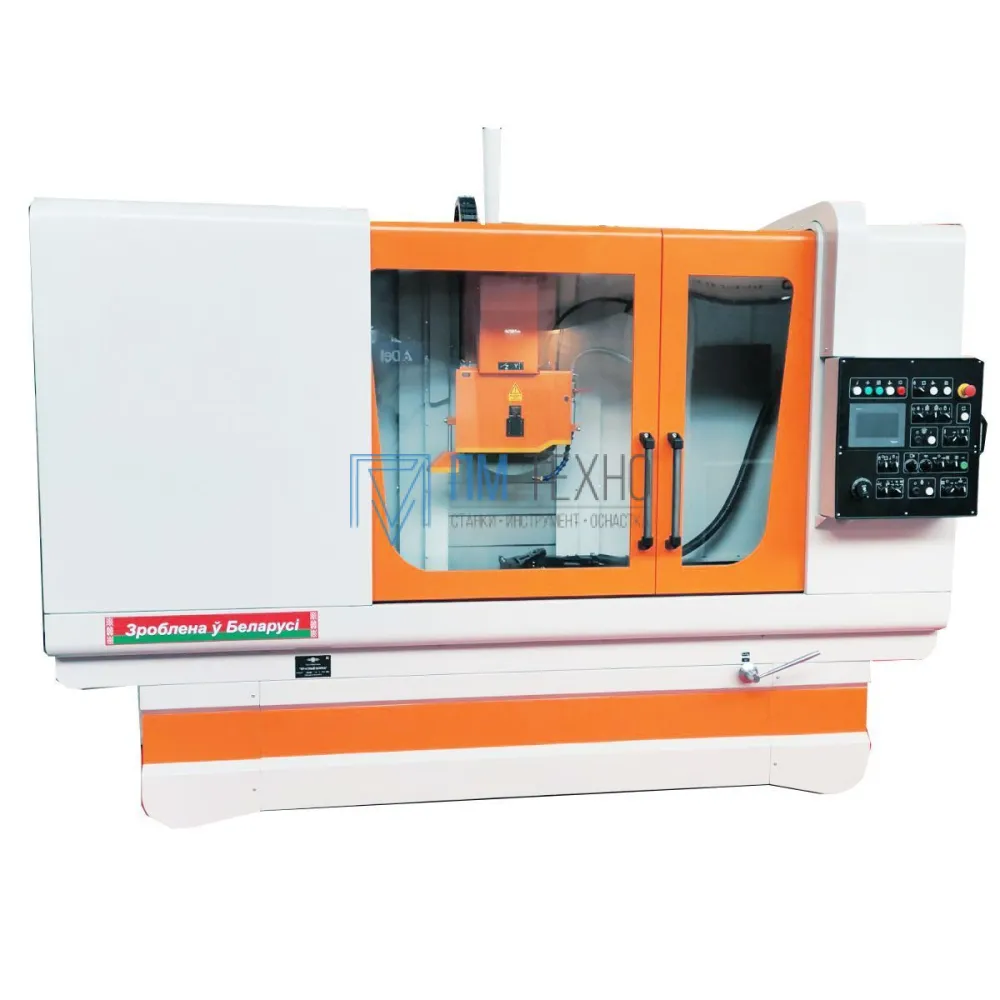

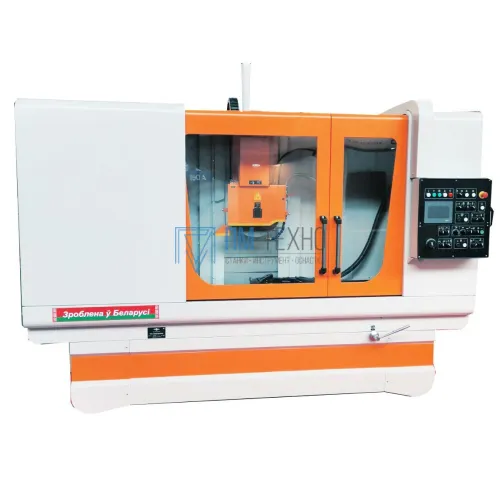

Станок плоскошлифовальный ОШ-4080 (стол 400x800, ОСУ) предназначен для шлифования плоских поверхностей различных деталей, а с применением механизма правки для профилирования шлифовального круга и установки деталей-профильных поверхностей, пазов, уступов, а также шлифования торцом круга в пределах допустимых кожухом шлифовального круга.
Станок имеет компановку с перемещающимс столом в продольном направлении и подвижной колонной, перемещающейся в поперечном направлении.
Основанием станка является станина, на которой установлены линейные направляющие скольжения для перемещения прямоугольного стола.
Колонна обеспечивает вертикальное перемещение шлифовальной головки, продольное перемещение стола осуществляется посредством гидроцилиндра.
Управление станком осуществляется командоконтроллером с сенсорной панелью управления ведущих фирм с отображением трех координат на экране (X,Y,Z).
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Комплектующие изделия ведущих мировых производителей
- Перемещение суппорта и шлифовальной головки осуществляется на роликовых опорах качения посредством шарико-винтовых пар.
- Рациональная конструкция станины, крестового суппорта, колонны, стола и шлифовальной головки, изготовленных из чугунных отливок, обеспечивает высокую жесткость и виброустойчивость станка, что гарантирует стабильную точность и чистоту обработки.
- Применение в узлах подач шлифованных шариковинтовых пар качения обеспечивает плавное высокоточное безлюфтовое позиционирование.
- Автоматическая смазка направляющих станины и стола.
- Все рабочие перемещения станков автоматизированы
Характеристики
Вид товара
Плоскошлифовальные станки
|
Характеристика |
Значение |
|
Размер зеркала стола, мм. |
400 х 800 |
|
Класс точности |
В (ГОСТ 8-82) |
|
Наибольшее расстояние от зеркала стола до оси шпинделя, мм. |
650 |
|
Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. |
400 х 127 х 40/80 |
|
Наибольшее продольное перемещение стола, мм. |
860 |
|
Наибольшее перемещение суппорта, мм. |
450 |
|
Рабочие подачи стола, м/мин |
1 - 35 |
|
Рабочие подачи суппорта, мм/ход |
0,3 - 40 |
|
Величина подачи шлифовальной головки, мм. |
0,001 - 0,08 |
|
Мощность привода главного движения, кВт |
7,5 |
|
Частота вращения шлифовального шпинделя, об/мин |
1500 |
| Наибольшая масса устанавливаемой заготовки (вместе с приспособлением и электромагнитной плитой), кг | 400 |
|
Габаритные размеры (LxBxH), мм. |
3300х2420х2710 |
|
Масса, кг. |
4100 |
- станок в сборе;
- система охлаждения с насосом и магнитным сепаратором очистки СОЖ;
- гидростанция привода стола и смазки;
- электрошкаф;
- пульт управления;
- оправка для статистической балансировки шлифовального круга;
- шлифовальный круг с фланцами;
- комплект установочных опор;
- комплект быстроизнашивающихся деталей и инструмента на период срока эксплуатации.
- механизм правки шлифовального круга:
- ручной механизм правки шлифовального круга 3Д70.П43.00.0.000.0.00-02;
- механизм правки шлифовального круга с электроприводом 3Д70.П46.00.0.000.0.00-02. - 3Д711АФ10-1.ОП03.00.0.000.0.00 устройство обдува обработанных деталей.
- устройство вытяжное «УВ-1200.00.0.000.0.00» Устройство предназначено для извлечения тумана СОЖ с включениями твердой пыли и мелкой металлической стружки.
- 3Д711АФ10-1.ОП05.00.0.000.0.00 пылесос промышленный.
- 3Д711АФ10-1.ОП04.00.0.000.0.00 центрифуга.
- угольник синусный поворотный 3Е70.П54.
- 3Д711ВФ11.ОП06.00.0.000.0.00 система подачи и очистки СОЖ с магнитным сепаратором и фильтром-транспортером.
- электромагнитная и магнитная плита.
- приспособление для балансировки шлифовальных кругов 3Е70.П01 3E70.П01.
