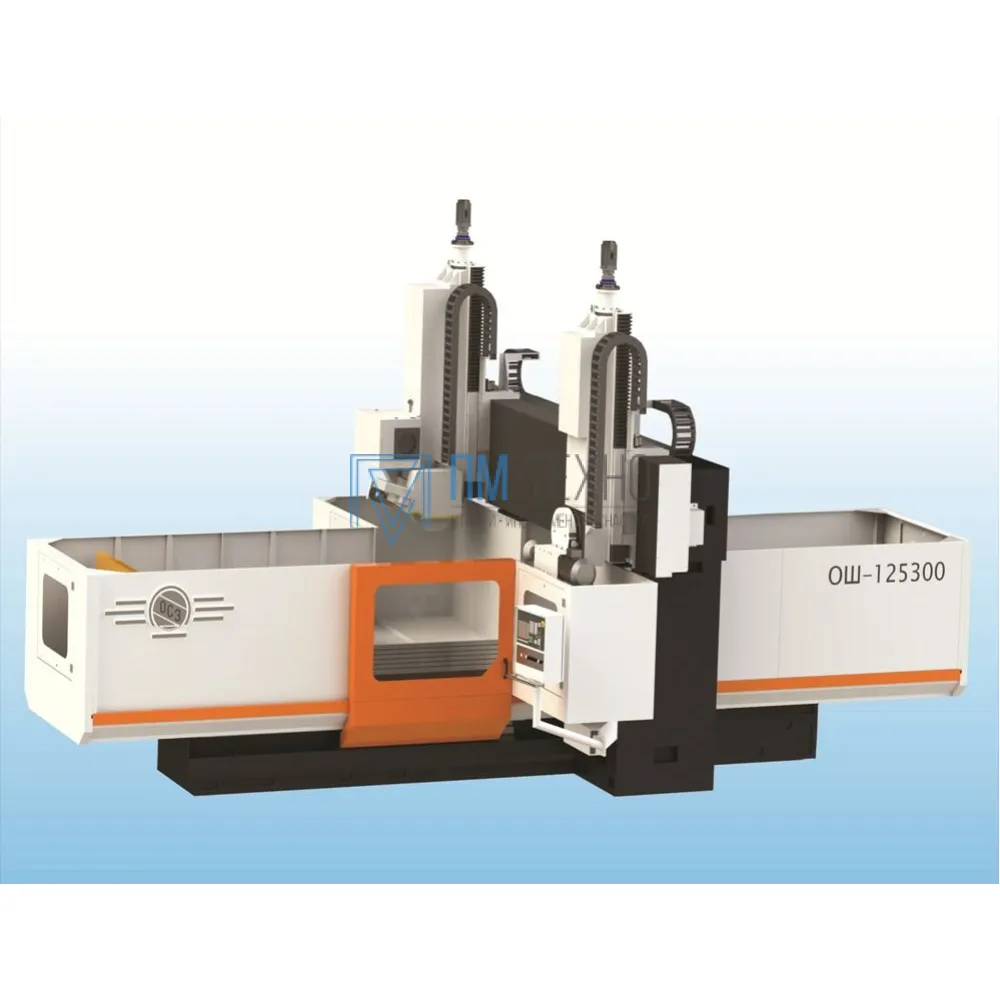

Станок портальный плоскошлифовальный с ЧПУ ОШ-125300 предназначен для высокоточного шлифования плоских поверхностей изделий черных и цветных металлов методом маятникового и врезного шлифования.
Станок имеет двухстоечную портальную компоновку с подвижным столом, перемещающимся в продольном направлении по станине на направляющих скольжение от пгидроцилиндра.
Шлифование поверхностей, права шлифовального круга, перемещения узлов станка осуществляется по управляющей программе в автоматическом цикле или вручную. Станок оснащается системой ЧПУ.
Кинематическая схема станка должна обеспечивать следующие движения:
- вращение шлифовального круга горизонтальной шлифовальной головки;
- продольное перемещение стола;
- поперечное перемещение каретки горизонтальной шлифовальной головки;
- вертикальное перемещение горизонтальной шлифовальной головки;
- вертикальное перемещение алмаза в оправе горизонтальной шлифовальной головки;
- поперечное перемещение алмаза в оправе горизонтальной шлифовальной головки;
- вращение шлифовального круга вертикальной шлифовальной головки;
- поперечное перемещение каретки вертикальной шлифовальной головки;
- вертикальное перемещение вертикальной шлифовальной головки.
Характеристики
Вид товара
Плоскошлифовальные станки
|
Характеристика |
Значение |
|
Размер зеркала стола, мм. |
1250 х 3000 |
|
Класс точности |
В (ГОСТ 8-82) |
|
Размер образца изделия, мм |
3000х1250х75 |
|
Скорость резания, м/с |
35-50 |
|
Пределы рабочих подач: продольное стола, м/мин |
2-20 |
|
Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. |
500 х 203 х 100 |
|
Пределы рабочих подач: вертикальное алмаза в оправе (координата V), мм/ход |
0,001 - 0,2 |
|
Пределы рабочих подач: вертикальное шлифовального круга (координата Y и Z1), мм/ход |
0,001 - 0,5 |
|
Пределы рабочих подач: поперечное каретки (координата Z и Y1), мм/ход |
0,3 - 20 |
|
Дискретность перемещения по координатам Z; Y1, мм |
0,001 |
|
Дискретность перемещения по координатам Y; Z1, мм |
0,001 |
|
Мощность привода главного движения, кВт |
15 |
|
Дискретность перемещения по координате V, мм |
0,005 |
|
Частота вращения шлифовального шпинделя, об/мин |
1350-2300 |
|
Габаритные размеры (LxBxH), мм. |
9500х5900х4200 |
|
Масса, кг. |
23000 |
- станок в сборе;
- система подачи СОЖ;
- гидростанция;
- шкаф электроавтоматики с охладителем (кондиционером);
- пульт управление с системой ЧПУ;
- комплект запасных частей, принадлежностей и быстроизнашиваемых деталей;
- фланцы с абразивным кругом - 2 к-та (1 к-т на станке);
- комплект установочных опор (башмаки) для установки станка;
- оправка для статистической балансировки шлифовального круга;
- приспособление для стастистической балансировки шлифовального круга -1шт.;
- съёмник для замены шлифовального круга в сборе с фланцами - 1 шт;
- пистолет для обмыва рабочей зоны-1 шт;
- алмаз в оправе механизма правки - 1 шт (3 шт. на станке)
- переносной пульт управления движени по координатам фирмы Siemens - 1шт;
- комплект эксплуатационно-технической документации.
