Вы можете запросить счет или ТКП, выслав соответствующий запрос
Кликните на картинку для расширенного просмотра
По запросу
Минимальная сумма заказа: 2 500 руб.

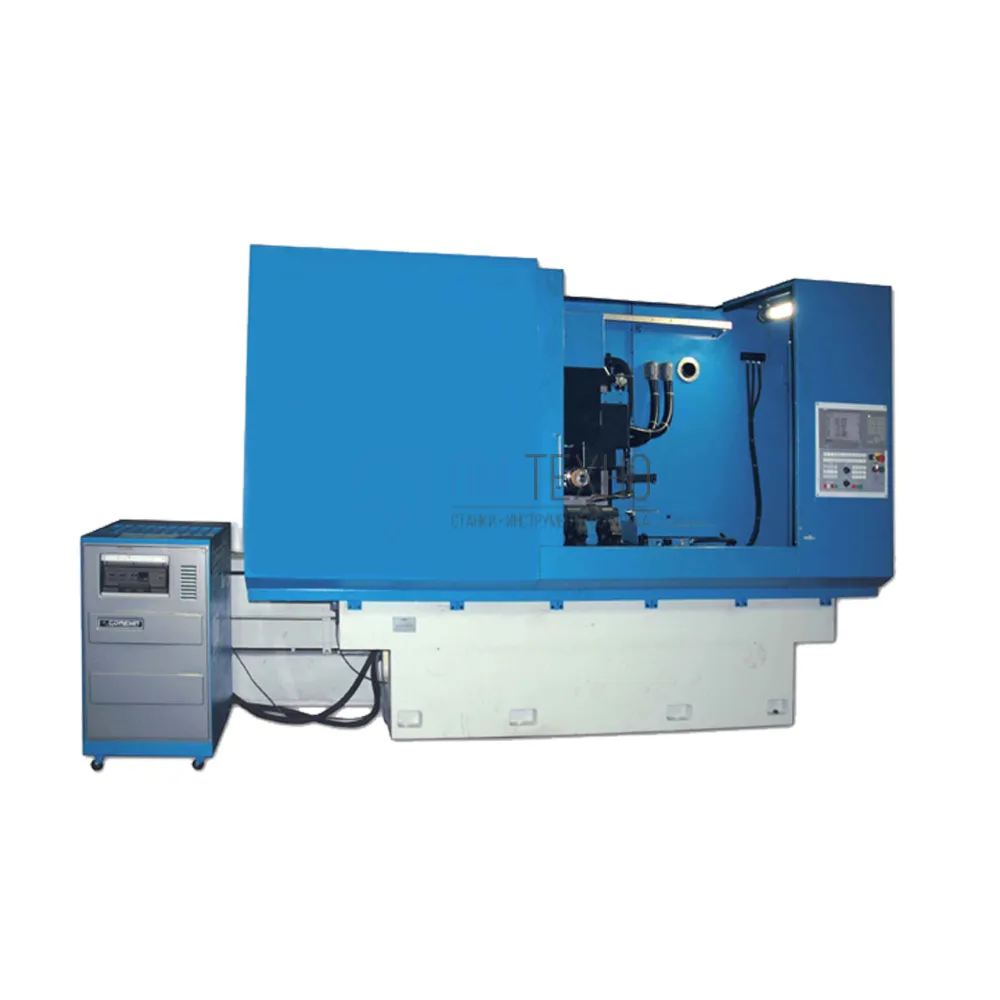

Полуавтомат с ЧПУ для протяжек изготавливается по техническому заданию Заказчика. Полуавтомат предназначен для заточки, формирования профиля и стружечных канавок на плоских и круглых протяжках. Обработка поверхностей протяжек может быть осуществлена абразивными или эльборовыми кругами в зависимости от осуществляемой операции. Для обеспечения высоких качественных показателей обрабатываемых поверхностей протяжек шлифование осуществляется с применением СОЖ,
Конструктивные особенности полуавтомата в сочетании с программным обеспечением позволяют выполнять следующие основные технологические переходы:
- привязка обрабатываемой протяжки кстаночной системе координат полуавтомата;
- привязка шлифовального круга к станочной системе координат полуавтомата;
- фасонная правка шлифовального круга;
- формирование стружечных канавок на круглыхи плоских протяжках;
- формирование профиля накруглых и плоских протяжах;
- заточка передних поверхностей круглых и плоских протяжек;
- заточка задних поверхностей плоских протяжек.
Обработка поверхностей осуществляется шлифовальными кругами различного профиля с ручной сменой их на полуавтомате.
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Конструкция станка имеет высокую жесткость, что обеспечивает качественную и производительную обработку шлицевых поверхностей.
- В станке применены высококачественные комплектующие.
- Система ЧПУ станка Sinumerik 840Dsl фирмы Siemens имеет специальное программно-математическое обеспечение и комплект программ для обработки шлицевых поверхностей и профильных пазов.
Характеристики
Вид товара
Шлифовальные станки
|
Характеристика |
Значение |
|
Длина устанавливаемой заготовки, мм |
400 |
| Диаметр наружный устанавливаемой заготовки, мм |
250 |
|
Шероховатость поверхности обработанной периферией круга, Ra |
0,8 |
|
Масса устанавливаемой заготовки, кг |
50 |
|
Частота вращения шлифовального круга, об/мин |
0-24000 |
|
Наружный диаметр обрабатываемых поверхностей, мм |
10-200 |
|
Длина обрабатываемых поверхностей, мм |
350 |
|
Дискретность задания перемещений по осям координат линейных, мм |
0,001 |
|
Дискретность задания перемещений по осям координат круговых, град. |
0,001 |
|
Min/max диаметр шлифовального круга, мм |
70/150 |
|
Мощность электродвигателя главного движения, кВт |
10 |
|
Диаметр устанавливаемого правящего ролика, мм |
125 |
|
Частота вращения алмазного ролика, об/мин |
1500-3000 |
|
Количество управляемых осей |
5 |
|
Наибольшее продольное перемещение, мм |
600 |
|
Наибольшее вертикальное перемещение, мм |
320 |
|
Наибольшее поперечное перемещение, мм |
320 |
|
Наибольшее перемещение бабки изделия |
не ограничен |
|
Наибольшее перемещение бабки шлифовальной, град |
+-90 |
|
Наибольшая скорость продольного перемещения, м/мин |
10 |
|
Наибольшая скорость вертикального перемещения, м/мин |
5 |
|
Наибольшая скорость поперечного перемещения, м/мин |
5 |
|
Наибольшая скорость перемещения бабки изделия, м/мин |
40 |
|
Наибольшая скорость перемещения бабки шлифовальной, м/мин |
40 |
|
Габаритные размеры (длина х ширина х высота), мм |
2450х4500х2650 |
|
Масса станка, кг |
6000 |
