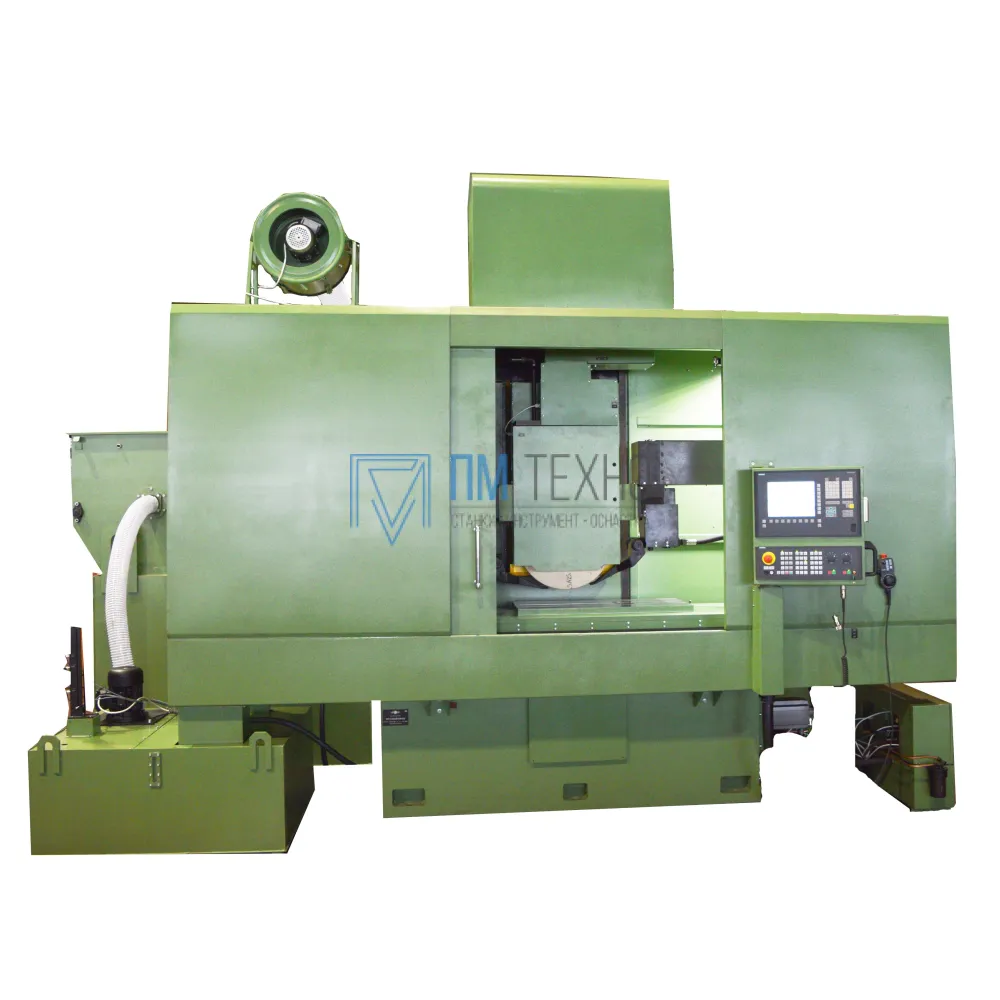

Полуавтомат глубинный плоскопрофилешлифовальный с ЧПУ ОШ-221Ф3 предназначен для глубинного шлифования абразивными шлифовальными кругами профильных поверхностей и глубоких пазов деталей, изготовленных из жаропрочных и других трунообрабатываемых материалов. Имеет восемь программируемых координат.
Количество управляемых координат и осей
Х - продольное перемещение стола
Y - вертикальное перемещение шлифовальной головки
Z - поперечное перемещение колонны
V - вертикальное перемещение ползуна механизма правки
Q1, Q2 - вертикальное сопел СОЖ (правое, левое)
Sp1 - частота вращения шлифовального круга
Sp2 - частота вращения алмазного ролика механизма правки
Область применения станка – предприятия серийного и крупносерийного производства.
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Систему ЧПУ с приводами
- На станке установлено программно-математическое обеспечение для создания программ глубинной обработки деталей с использованием непрерывной правки шлифовального круга.
- Фотоимпульсные преобразователи линейного перемещения по координатам Y, Z и V
- Электрошкаф электроавтоматики и пульт управления с системой ЧПУ.
- Механизм непрерывной правки шлифовального круга алмазным роликом.
- Система подачи и очистки СОЖ.
Характеристики
Вид товара
Шлифовальные станки
|
Характеристика |
Значение |
|
Размеры устанавливаемой заготовки (длина х ширина х высота), мм |
800х400х500 |
|
Диаметр шлифовального круга, мм |
500 |
|
Высота шлифовального круга, мм |
10-100 |
|
Посадочный диаметр шлифовального круга, мм |
203 |
|
Частота вращения шлифовального шпинделя, об/мин |
800-2000 |
|
Мощность главного привода, кВт |
28 |
|
Наибольший диаметр конуса шлифовального шпинделя, мм |
80 |
|
Габаритные размеры (LxBxH), мм. |
5000х5000х3230 |
|
Масса, кг |
12000 |
- станок в сборе;
- система подачи и очистки СОЖ с холодильной установкой;
- гидростанция;
- шкаф электроавтоматики;
- пульт управления с системой ЧПУ;
- аэрозолеотсасывающий агрегат;
- комплект запасных частей и принадлежностей, быстро изнашиваемые детали на 1 год эксплуатации;
- комплект установочных опор (башмаки) для установки станка – 9 шт.
