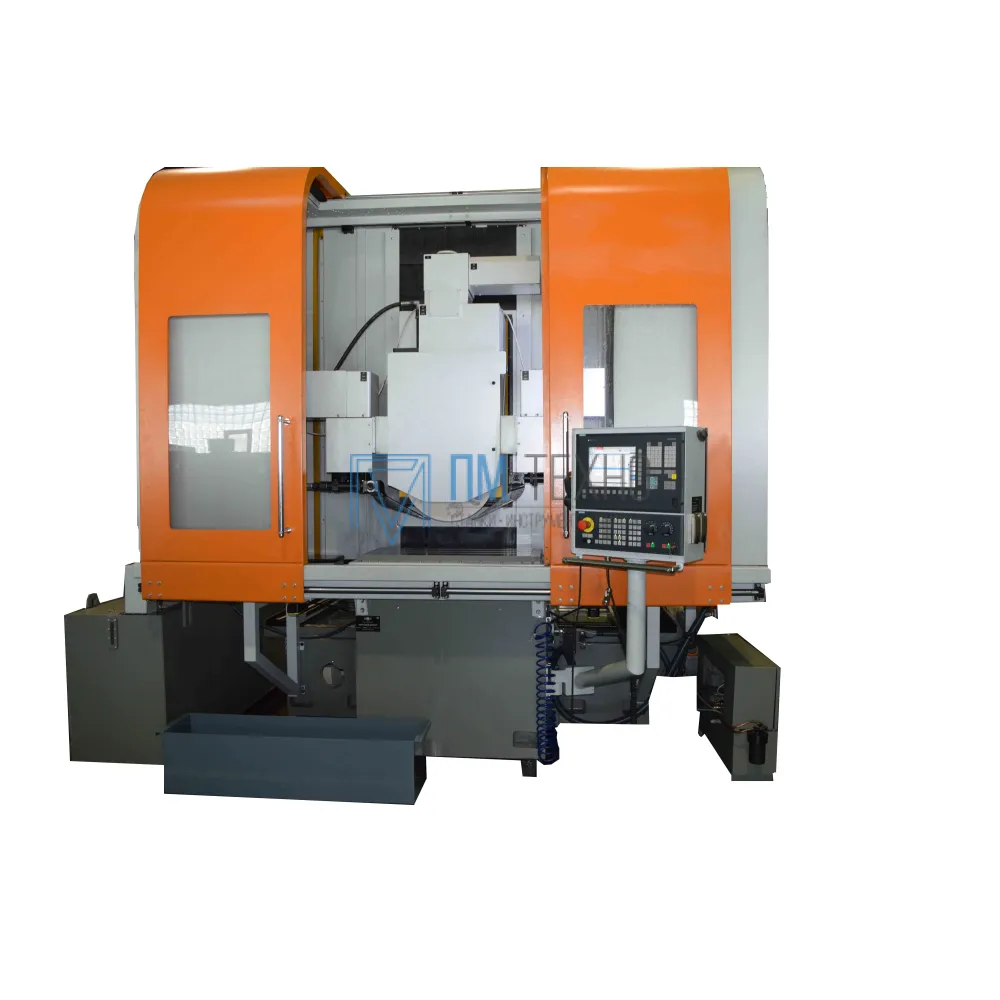

Станок специальный для глубинного профильного шлифования с ЧПУ ОШ-680 предназначен для глубинного шлифования абразивными шлифовальными кругами профильных прецизионных поверхностей лопаток газотурбинных двигателей, изготовленных из жаропрочных и других труднообрабатываемых материалов.
Область применения станка – предприятия серийного и крупносерийного производства.
На станке установлена управляемая программа глубинной обработки деталей. Предусмотрено управление по следующим осям координат станка:
- продольное перемещение шлиф. головки – координата Х;
- вертикальное перемещение шлифовальной головки - координата Y;
- вертикальное перемещение алмазного ролика механизма правки - координата V.
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Установка обрабатываемых деталей осуществляется в приспособлении заказчика. Зажим детали осуществляется механически вручную.
- Подвод электроэнергии к электрошкафу осуществляется централизовано от энергосети заказчика, напряжение 380В ±10%, 50Гц ±1%.
- Подача сжатого воздуха к станку осуществляется централизовано от пневмосети заказчика, давление 4,5…5 бар.
Характеристики
Вид товара
Шлифовальные станки
|
Характеристика |
Значение |
|
Размеры устанавливаемой заготовки (длина х ширина х высота), мм |
800х500х500 |
|
Размеры рабочей поверхности стола (длина х ширина), мм |
650х500 |
|
Число Т-образных пазов поверхности стола, шт |
5 |
|
Ширина пазов поверхности стола, мм |
18 |
|
Расстояние между пазами поверхности стола, мм |
80 |
|
Посадочный диаметр шлифовального круга, мм |
127/203 |
|
Диаметр шлифовального круга, мм |
250/500 |
|
Высота шлифовального круга, мм |
10-110 |
|
Частота вращения шлифовального шпинделя, мм/мин |
800...8000 |
|
Наружный диаметр устанавливаемого алмазного ролика, мм |
100-160 |
|
Мощность главного привода, кВт |
28 |
|
Внутренний диаметр устанавливаемого алмазного ролика, мм |
52H5 |
|
Наибольший диаметр конуса шлифовального шпинделя, мм |
80 |
|
Вертикальное перемещение шлифовального круга (Y), мм |
500 |
|
Вертикальное перемещение алмазного ролика (V), мм |
100 |
|
Ширина правящего алмазного ролика, мм |
15-115 |
|
Скорость продольного перемещения шлифовального круга (Х), м/мин |
0,01-10 |
|
Скорость поперечного перемещения шлифовального круга (Z), м/мин |
0,01-6 |
|
Скорость вертикального перемещения шлифовального круга (Y), м/мин |
0,01-6 |
|
Скорость верикального перемещения алмазного ролика (V), м/мин |
0,01-1 |
|
Дискретность перемещения по координатам X, Z, мм |
0,001 |
|
Дискретность перемещения по координатам Y, V, мм |
0,0001 |
|
Пределы продольных рабочих подач (X), мм/мин |
10-1000 |
|
Минимальные пределы вертикальных рабочих подач (Y), мкм/об |
0,1 |
|
Максимальные пределы вертикальных рабочих подач (Y), мм/мин |
6000 |
|
Пределы поперечных рабочих подач (Z), мм/мин |
5-6000 |
|
Минимальные пределы поперечных рабочих подач (V), мкм/об |
0,1 |
|
Максимальные пределы вертикальных рабочих подач (V), мм/мин |
100 |
|
Подача насоса гидропривода станка, л/мин |
3,3 |
|
Рабочее давление гидропривода станка, мПа |
2 |
|
Объем бака гидропривода станка, л |
25 |
|
Подача насоса полива в зону резания, л/мин |
350 |
|
Рабочее давление системы очистки СОЖ, мПа |
12 |
|
Подача насоса полива в зону правки, л/мин |
80 |
|
Рабочее давление очистки СОЖ, мПа |
6 |
|
Объём бака очистки СОЖ, л |
3200 |
|
Пропускная способность фильтров-транспортёров, л/мин |
2 Х 220 |
|
Габаритные размеры (длина х ширина х высота), мм |
6000х4300х3100 |
|
Масса станка, кг |
16000 |
