Артикул: ОШ-628.1.Ф3 исп. 01
Производитель: Станкозавод Красный борец
- Статус: Есть на складе 1
По запросу
Минимальная сумма заказа: 2 500 руб.

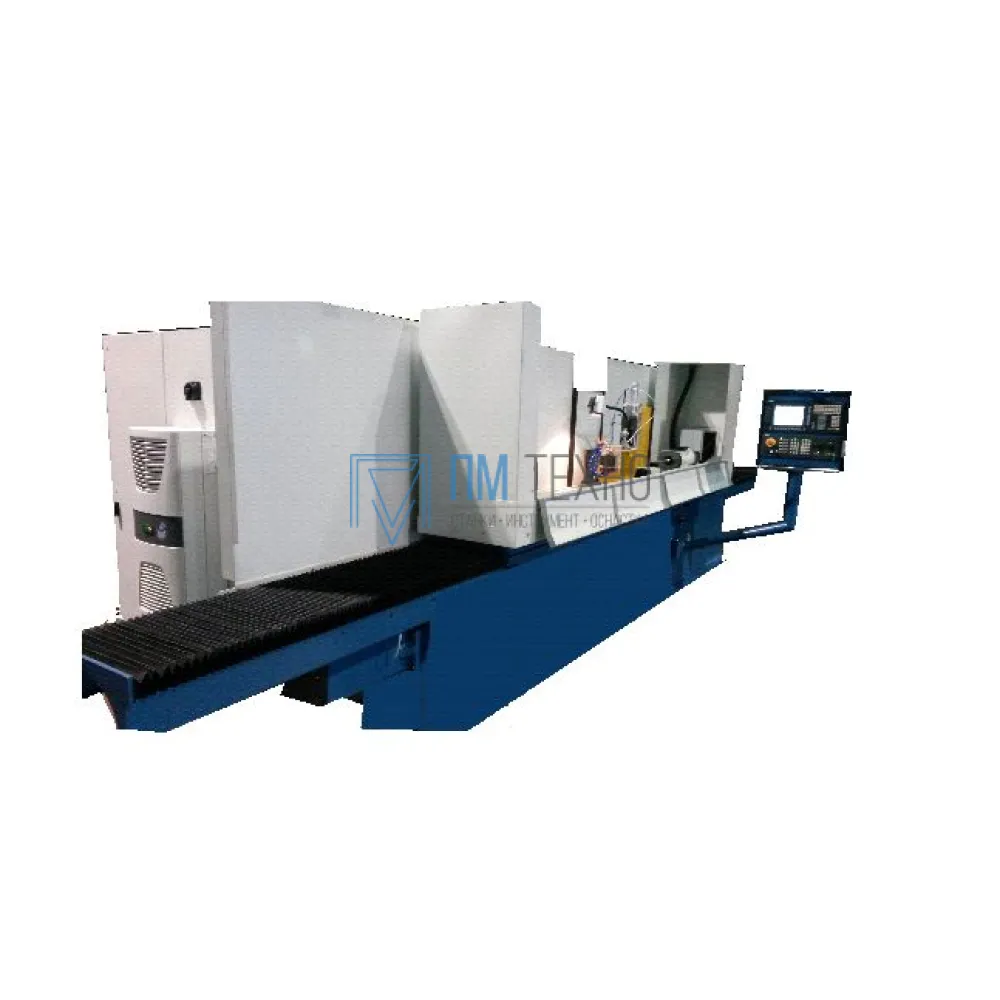

Станок шлицешлифовальный с ЧПУ модели ОШ-628.1.Ф3 предназначен для шлифования прямобочных и эвольвентных шлицев, а также специальных профилей на деталях типа «Вал шлицевый», «Протяжка» абразивным или эльборовым инструментом методом врезного шлифования.
Станок оснащён системой ЧПУ и имеет 5 программируемых координат:
- продольное перемещение стола – координата Х;
- вертикальное перемещение шлифовальной головки – координата Y;
- поперечное перемещение шлифовальной головки – координата Z;
- поворот шпинделя передней бабки – координата A;
- вращение шлифовального круга – ось Sp1.
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Конструкция станка имеет высокую жесткость, что обеспечивает качественную и производительную обработку шлицевых поверхностей.
- В станке применены высококачественные комплектующие.
- Система ЧПУ станка имеет специальное программно-математическое обеспечение и комплект программ для обработки шлицевых поверхностей и профильных пазов.
Характеристики
Вид товара
Шлифовальные станки
|
Характеристика |
Значение |
|
Длина устанавливаемой заготовки, мм |
1000 |
|
Диаметр наружный устанавливаемой заготовки, мм |
250 |
|
Глубина обрабатываемого паза, мм |
1-25 |
|
Скорость резания, м/сек |
25-50 |
|
Масса устанавливаемой заготовки, кг |
80 |
|
Частота вращения шлифовального круга, об/мин |
2500-18000 |
|
Наружный диаметр обрабатываемых поверхностей, мм |
10-250 |
|
Длина обрабатываемых поверхностей, мм |
950 |
|
Частота вращения обрабатываемой детали, об/мин |
0,01-30 |
|
Наружный диаметр мин...макс шлифовального круга тип 1 по ГОСТР 52781-2007, мм |
63-150 |
|
Мощность главного привода, кВт |
4 |
|
Высота мин...макс шлифовального круга тип 1 по ГОСТР 52781-2007, мм |
6-20(2 Х 6-12) |
|
Алмазный ролик механизма правки шлифовального круга: наружный диаметр х радиус профиля, мм |
125х2,5 |
|
Скорость перемещения продольного стола (координатаХ), мм/мин |
0,1-8000 |
|
Скорость перемещения поперечного шлифовальной головки (координата Z), мм/мин |
0,1-4000 |
|
Скорость перемещения вертикального шлифовальной головки (координатаY), мм/мин |
0,1-16000 |
|
Скорость поворота шпинделя бабки (координата А), об/мин |
0,01-30 |
|
Дискретность перемещения по координатам Х,Y,Z, мм |
0,001 |
|
Дискретность перемещения по координатам A, град. |
0,001 |
|
Наибольшие перемещения продольного стола (координата Х), мм |
1200 |
|
Наибольшие перемещения поперечного шлифовальной головки(координата Z), мм |
160 |
|
Наибольшие перемещения вертикального шлифовальной головки (координата Y), мм |
450 |
|
Наибольший поворот шпинделя бабки (координата А) |
не ограничен |
|
Габаритные размеры (LxBxH), мм. |
3600х2200х2150 |
|
Масса, кг |
5100 |
