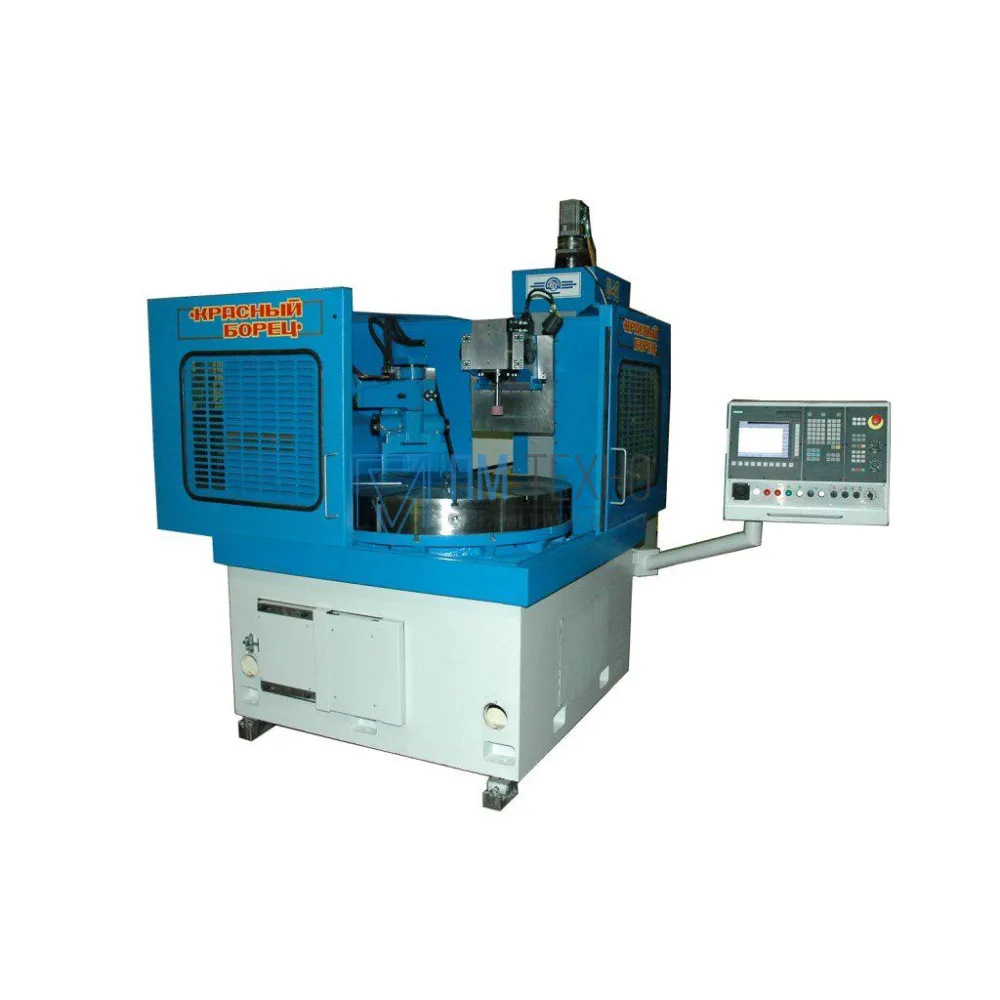

Станок внутришлифовальный с кругл. столом с ЧПУ ОШ-642 исп. 18 (стол 800)

Name: Станок внутришлифовальный с кругл. столом с ЧПУ ОШ-642 исп. 18 (стол 800)
Brand: (производитель не указан)
SKU: ОШ-642 исп. 18
Availability: OutOfStock

ОШ-642 исп. 18

Производитель: (производитель не указан)

Описание
Характеристики

Полуавтомат специальный внутришлифовальный с ЧПУ с круглым столом и вертикальным шпинделем модели ОШ-642 предназначен для шлифовки внутренних отверстий, наружных диаметров и прилегающих торцов деталей типа (кольца, стаканы, гильзы).

Кинематическая схема станка должна обеспечивать следующие движения:

вращение шлифовального круга;
вертикальное перемещение шлифовальной головки;
поперечное перемещение колонны;
вращение поворотного стола;
поворот механизма правки в рабочее и исходное положение.

Особенности конструкции:

Выполнение всех базовых деталей (основания, станины, колонны, корпуса шлифовальной головки) в виде отливок коробчатой формы обеспечивают станку высокую жёсткость и соответственно, точность обработки.
В качестве шлифовального шпинделя применён прецизионный высокоскоростной электрошпиндель.
Смазка масляный туман, водяное охлаждение, регулирование оборотов вращения шпинделя преобразователем частоты тока.
Для перемещения колонны в поперечном направлении и шлифовальной головки в вертикальном направлении применяются замкнутые роликовые линейные направляющие.
Привод перемещения колонны – от программируемого привода, через ременную передачу на винт-гайку качения.
Применение поворотного стола с вертикальной осью вращения с установленной на нём планшайбой и регулировкой частоты вращения.
Применение преобразователей линейных перемещений по координатам Х и Z фирмы.
Для контроля размеров обрабатываемых отверстий деталей применяется прибор активного контроля.
Для обеспечения термостабилизации СОЖ применена холодильная установка.
Вращение планшайбы поворотного стола осуществляется от конического редуктора SK-140, закреплённого на кронштейне левой стенки станины.
Правка шлифовального круга осуществляется вращающимся алмазным роликом, механизм правки поворотный.
